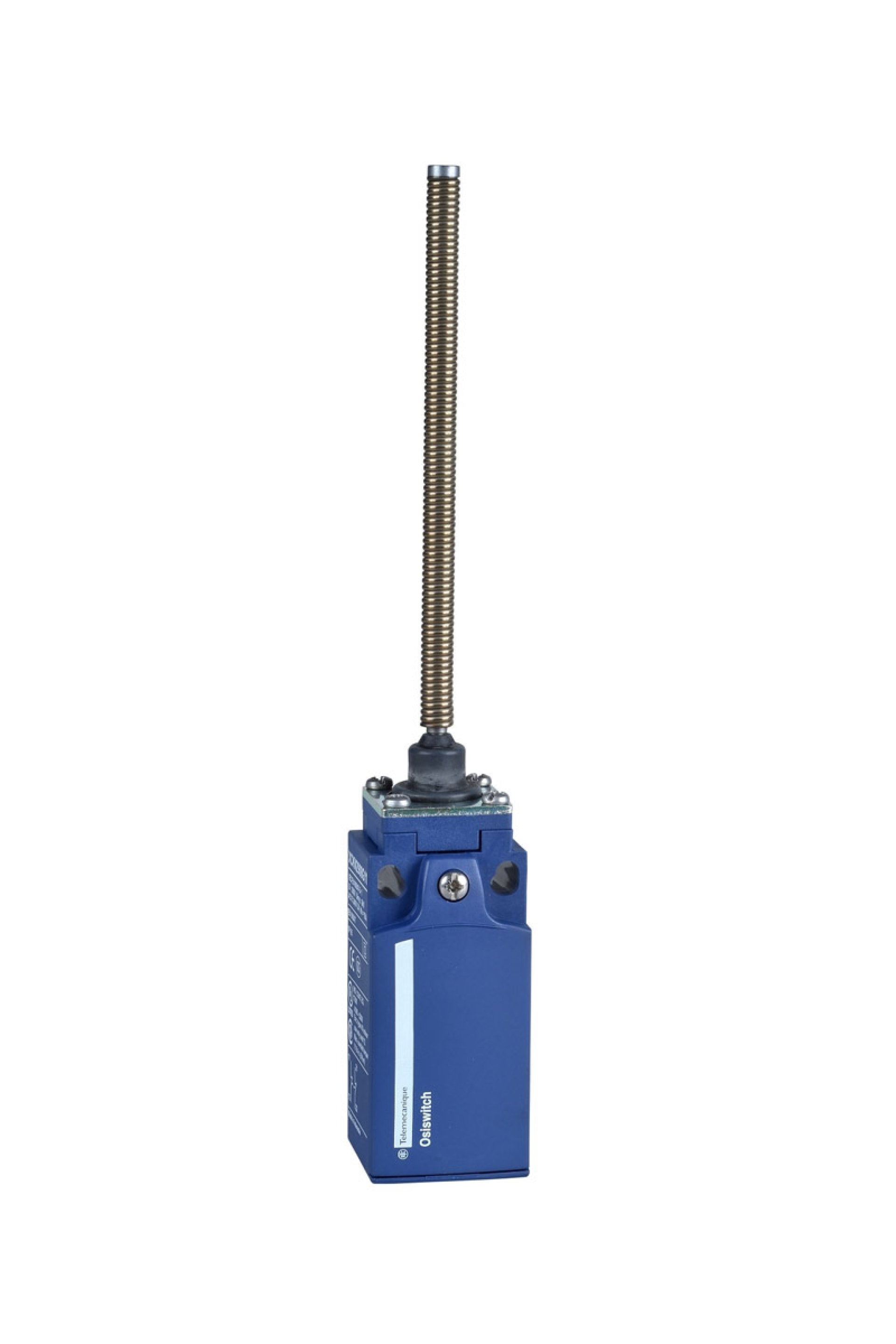

Telemecanique Sensors XCK-N2108P20 Spiral Kol Limit Switch

Telemecanique Sensors Limit Switch Ürün Özellikleri Ürün serisi : Telemecanique Limit switches XC Standard Seri adı : Standart biçim Ürün ya da bileşen tipi : Limit anahtarı Ürün grubu : XCKN Sensör tasarımı : Kompakt Gövde tipi : Sabit Başlık tipi : Çok yönlü başlık Malzeme : Plastik Gövde malzemesi : Plastik Başlık malzemesi : Plastik Sabitleme Modu : Gövdeyle Çalışma başlığının hareketi : Çok yönlü Operatörün tipi : Yaylı dönüş yaylı çubuğu Yaklaşım tipi : Çok yönlü yaklaşım Kablo girişi : M20 x 1,5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 7…13 mm Kutupların sayısı : 2 Kontak tipi ve düzenleme : 1 NK + 1 NA Kontak işlemi : Ani hareketli Tamamlayıcı Özellikler Anahtar çalıştırma : Hareketli parçalar aracılığıyla Elektrikli bağlantı : Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² Kontak yalıtım biçimi : Zb Pozitif açıklık : Olmadan Minimum açma torku : 0,13 N.m Maksimum çalıştırma hızı : 1 m/s Kontak kodu gösterimi : A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A [Ui] nominal yalıtım voltajı : 300 V 'e uygunUL 508 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60664 6 kV 'e uygunIEC 60947-1 Kisa devre korumasi : 10 A kartuş sigorta, tip gG Elektrik dayanıklılığı : 5000000 cycles, DC-13, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C Mekanik dayanıklılık : 5000000 cycles Genişlik : 30 mm Yükseklik : 183 mm Derinlik : 30 mm Ürün ağırlığı : 0,175 kg Terminallerin açıklaması ISO n°1 : (21-22)NC (13-14)NO Ortam Koşulları Darbe dayanımı : 10 gn için 11 ms 'e uygunIEC 60068-2-27 Titreşim direnci : 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 IP koruma derecesi : IP65 'e uygunIEC 60529 IK koruma derecesi : IK04 'e uygunEN 50102 Aşırı gerilim kategorisi : Class II 'e uygunIEC 61140 Class II 'e uygunNF C 20-030 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…70 °C Koruyucu bakım : TC Ürün sertifikaları : CCC CSA UL Standartlar : EN 60204-1 IEC 60204-1 IEC 60947-5-1 CSA C22.2 No 14 UL 508 EN 60947-5-1
