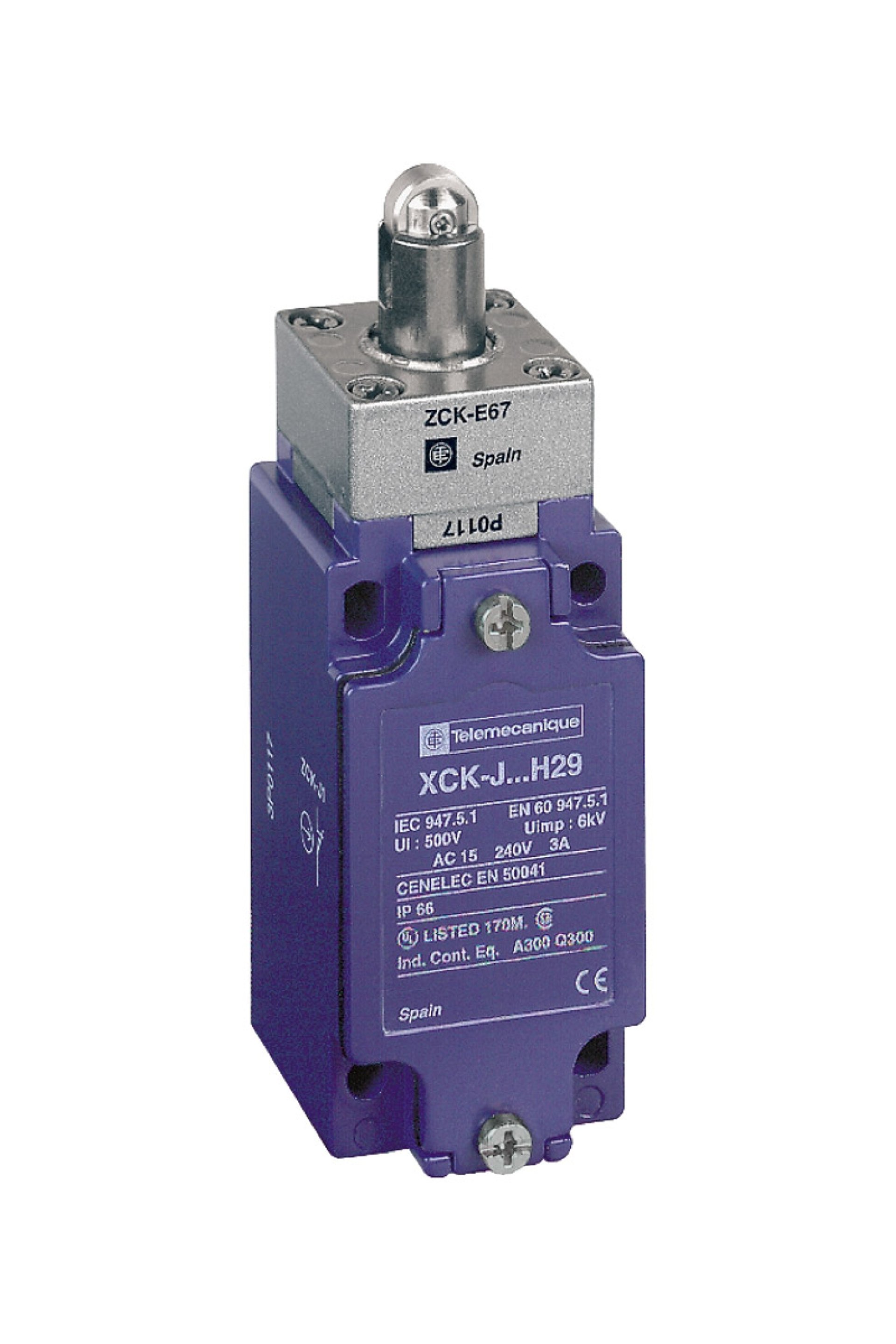

Telemecanique Sensors XCK-J167 Pim Limit Switch

Telemecanique Sensors Limit Switch Ürün Özellikleri Ürün serisi : Telemecanique Limit switches XC Standard Seri adı : Standart biçim Ürün ya da bileşen tipi : Limit anahtarı Ürün grubu : XCKJ Sensör tasarımı : Form C 'e uygunCENELEC EN 50041 Gövde tipi : Sabit Başlık tipi : Pim başlığı Malzeme : Metal Gövde malzemesi : Zamak Başlık malzemesi : Zamak Sabitleme Modu : Gövdeyle Çalışma başlığının hareketi : Lineer Operatörün tipi : Yaylı dönüş makara pimi metal sağlamlaştırılmış Yaklaşım tipi : Yanal yaklaşım, 2 yön Kablo girişi : Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9…12 mm Kutupların sayısı : 2 Kontak tipi ve düzenleme : 1 NK + 1 NA Kontak işlemi : Ani hareketli Tamamlayıcı Özellikler Anahtar çalıştırma : 30° kam aracılığıyla Elektrikli bağlantı : Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² Kontak yalıtım biçimi : Zb Adımların sayısı : 1 Pozitif açıklık : Ile Pozitif açıklık minimum gücü : 40 N Minimum açma gücü : 16 N Maksimum çalıştırma hızı : 1 m/s [Ie] nominal çalışma akımı : 3 A -de 240 V, AC-15, A300 'e uygunEN/IEC 60947-5-1 ek A [Ithe] klasik muhafazalı termik akım : 10 A [Ui] nominal yalıtım voltajı : 300 V 'e uygunUL 508 Maximum resistance across terminals : 25 MOhm 'e uygunIEC 60255-7 kategori 3 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60664 Kisa devre korumasi : 10 A kartuş sigorta, tip gG Elektrik dayanıklılığı : 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C Mekanik dayanıklılık : 25000000 cycles Genişlik : 40 mm Yükseklik : 77 mm Derinlik : 44 mm Ürün ağırlığı : 0,455 kg Terminallerin açıklaması ISO n°1 : (13-14)NO (21-22)NC Ortam Koşulları Darbe dayanımı : 50 gn için 11 ms 'e uygunIEC 60068-2-27 Titreşim direnci : 25 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 IP koruma derecesi : IP66 'e uygunIEC 60529 IK koruma derecesi : IK07 'e uygunEN 50102 Aşırı gerilim kategorisi : Sınıf I 'e uygunIEC 61140 Sınıf I 'e uygunNF C 20-030 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…70 °C Koruyucu bakım : TC Ürün sertifikaları : CSA UL CCC Standartlar : EN 60947-5-1 IEC 60947-5-1 UL 508 IEC 60204-1 CSA C22.2 No 14 CENELEC EN 50041 EN 60204-1
