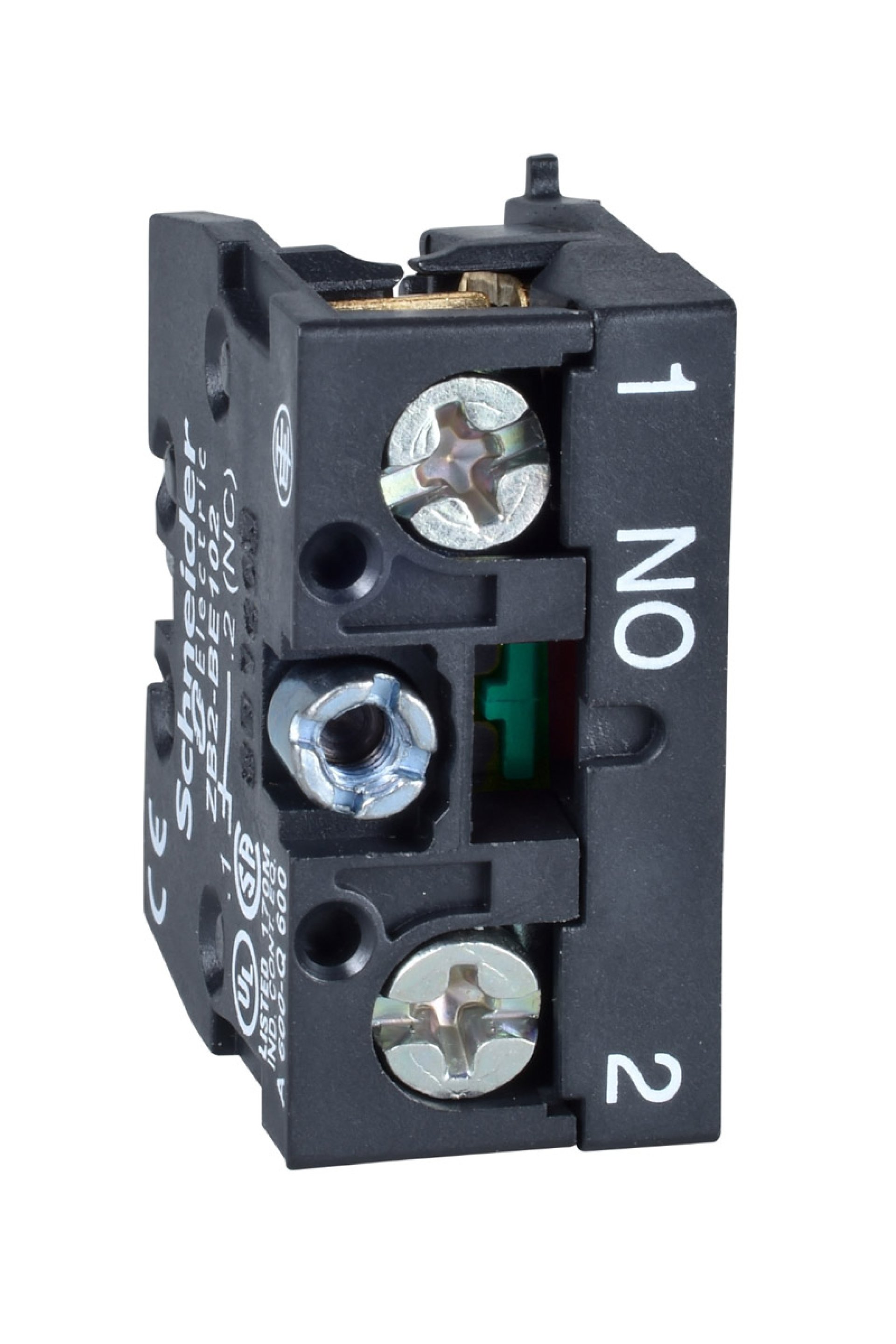

Schneider ZB2-BE101 1NA İlave Kontak Bloğu

Schneider Kontaktör Ürün Özellikleri Ürün serisi : Harmony XAC Ürün ya da bileşen tipi : Kontak bloğu Bileşen adı : ZB2 Elektrikli devre tipi : Kontrol devresi Kontak bloğu uygulama : Tek hız Kontak bloğu tipi : Tek İşletme tipi : Yaylı kurma Ürün uyumluluğu : XB4 Kontak tipi ve düzenleme : 1 NA Bloğun montajı : Ön montaj Kontak işlemi : Yavaş kesen Tamamlayıcı Özellikler Bağlantılar - terminaller : Vida kelepçeleri terminalleri, 1 x 2,5 mm² kablo uçlu veya uçsuz Vida kelepçeleri terminalleri, 2 x 1,5 mm² kablo uçlu veya uçsuz Mekanik dayanıklılık : 1000000 cycles Kontak kodu gösterimi : A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 947-5-1 ek A A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 947-5-1 ek A Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 947-5-1 ek A Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 947-5-1 ek A [Ithe] klasik muhafazalı termik akım : 10 A [Ui] nominal yalıtım voltajı : 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947-1 Maximum resistance across terminals : 25 MOhm Çalışma gücü : 13…15 N Kisa devre korumasi : 10 A sigorta koruma tarafindan kartuş sigorta tip gG (gl) W cinsinden nominal çalışma gücü : 40 W DC-13 için 1000000 cycles, çalisma hizi <3600 cyc/h -de 120 V, yük faktörü = 0,5 'e uygunIEC 60947-5-1 48 W DC-13 için 1000000 cycles, çalisma hizi <3600 cyc/h -de 48 V, yük faktörü = 0,5 'e uygunIEC 60947-5-1 65 W DC-13 için 1000000 cycles, çalisma hizi <3600 cyc/h -de 24 V, yük faktörü = 0,5 'e uygunIEC 60947-5-1 Terminallerin açıklaması ISO n°1 : (13-14)NO Ürün ağırlığı : 0,02 kg Ortam Koşulları Standartlar : EN/IEC 60947-5-1 UL 508 EN/IEC 60204-32 CSA C22.2 No 14 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…70 °C Titreşim direnci : 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 Darbe dayanımı : 100 gn 'e uygunIEC 60068-2-27 Elektrik çarpmasına karşı koruma sınıfı : Sınıf II 'e uygunIEC 61140
