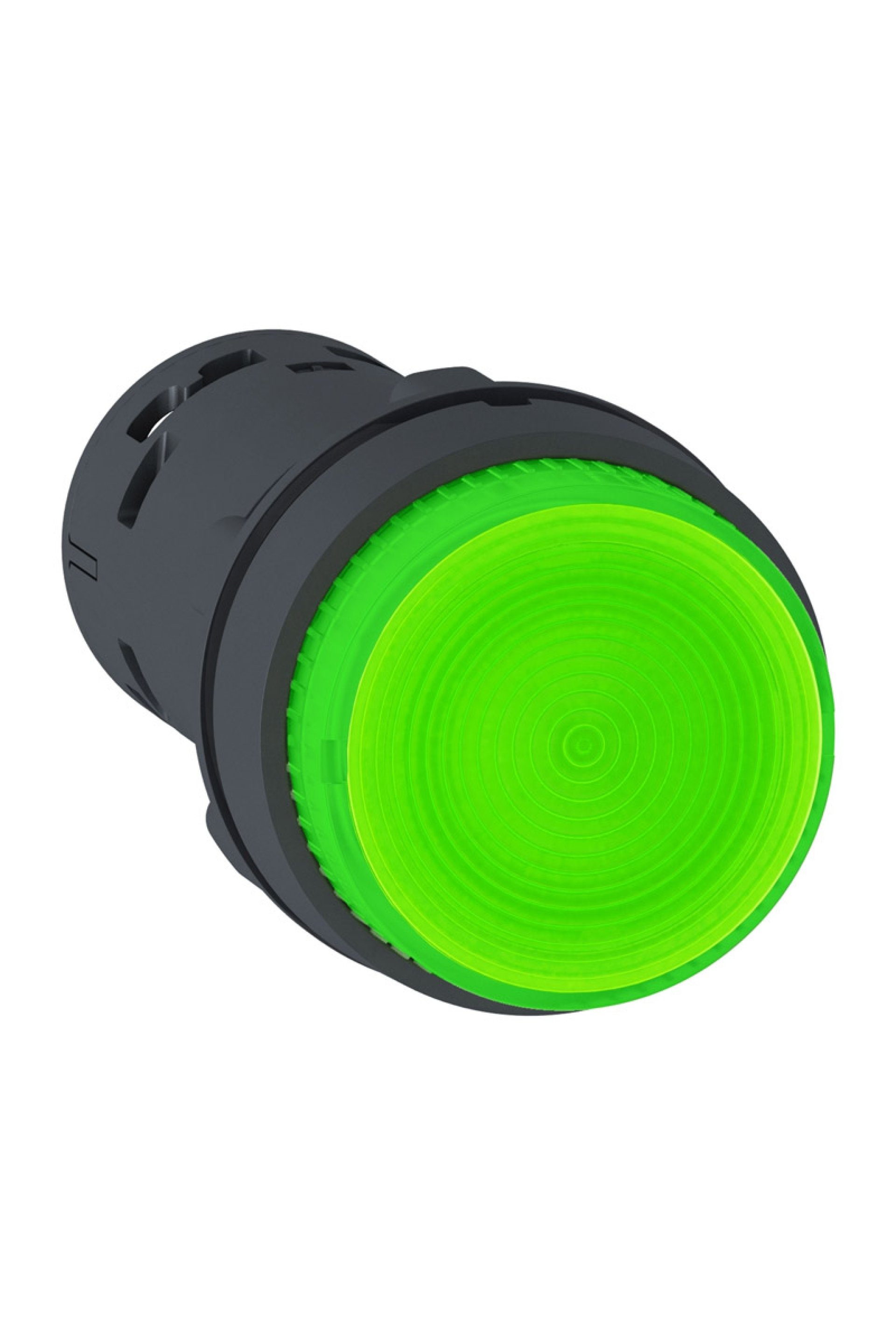

Schneider Işıklı Buton Ürün Özellikleri Ürün serisi : Harmony XB7 Ürün ya da bileşen tipi : Işıklı buton Ürün grubu : XB7 Montaj çapı : 22 mm Bölünemez miktar başına satış : 10 IP koruma derecesi : IP20 'e uygunIEC 60529 (arka yüz) Sinyalleme birimi başlığı biçimi : Yuvarlak Operatörün tipi : Itme ve itme ile serbest bırakılan Operatör profili : Yeşil çıkık, işaretsiz Operatör ek bilgisi : Daz lens ile Kontak tipi ve düzenleme : 1 NA Bağlantılar - terminaller : Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Işık kaynağı : LED Ampul tabanı : Entegre LED [Us] nominal besleme gerilimi : 24 V AC/DC Cihaz sunumu : Monolitik ürün Tamamlayıcı Özellikler CAD genel genişliği : 29 mm CAD genel yüksekliği : 29 mm CAD genel derinliği : 57,5 mm Terminallerin açıklaması ISO n°1 : (13-14)NO Ürün ağırlığı : 0,023 kg Cihaz montajı : Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-1 Sabitleme merkezi : >= 30 x 40 mm (destek paneli) metal 1…6 mm Sabitleme modu : Sabitleme somunu baş altı: 2…2,4 N.m Kontak işlemi : Yavaş kesen Pozitif açıklık : Ile (yalnızca NA) Mekanik dayanıklılık : 300000 döngü Vida başının şekli : Çapraz ile uyumludur JIS No 1 tornavida Kisa devre korumasi : 4 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 [Ui] nominal yalıtım voltajı : 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 [Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunEN/IEC 60947-1 Elektrik dayanıklılığı : 1000000 cycles, DC-13, 0,3 A -de 24 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 0,03 A -de 230 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 0,09 A -de 240 V, çalisma hizi <108000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C Sinyalleme tipi : Sabit Besleme gerilimi limitleri : 19,2…30 V DC 21,6…26,4 V AC Akım tüketimi : 18...27 mA Hizmet ömrü : 70000 h nominal gerilimde ve 25 °C Ortam Koşulları Koruyucu bakım : TH Depolama ortam koşulları : -40…70 °C Nominal çalışma ortam sıcaklığı : -25…70 °C Elektrik çarpmasına karşı koruma sınıfı : Sınıf II 'e uygunIEC 61140 NEMA koruma derecesi : NEMA 12 'e uygun UL 50 E Standartlar : EN/IEC 60947-5-1 EN/IEC 60947-1 CSA C22.2 No 14 UL 508 JIS C8201-5-1 JIS C8201-1 Ürün sertifikaları : CCC GOST Titreşim direnci : 5 gn (f= 2…500 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma Elektromanyetik emisyon : Sınıf B 'e uygunEN 55011
