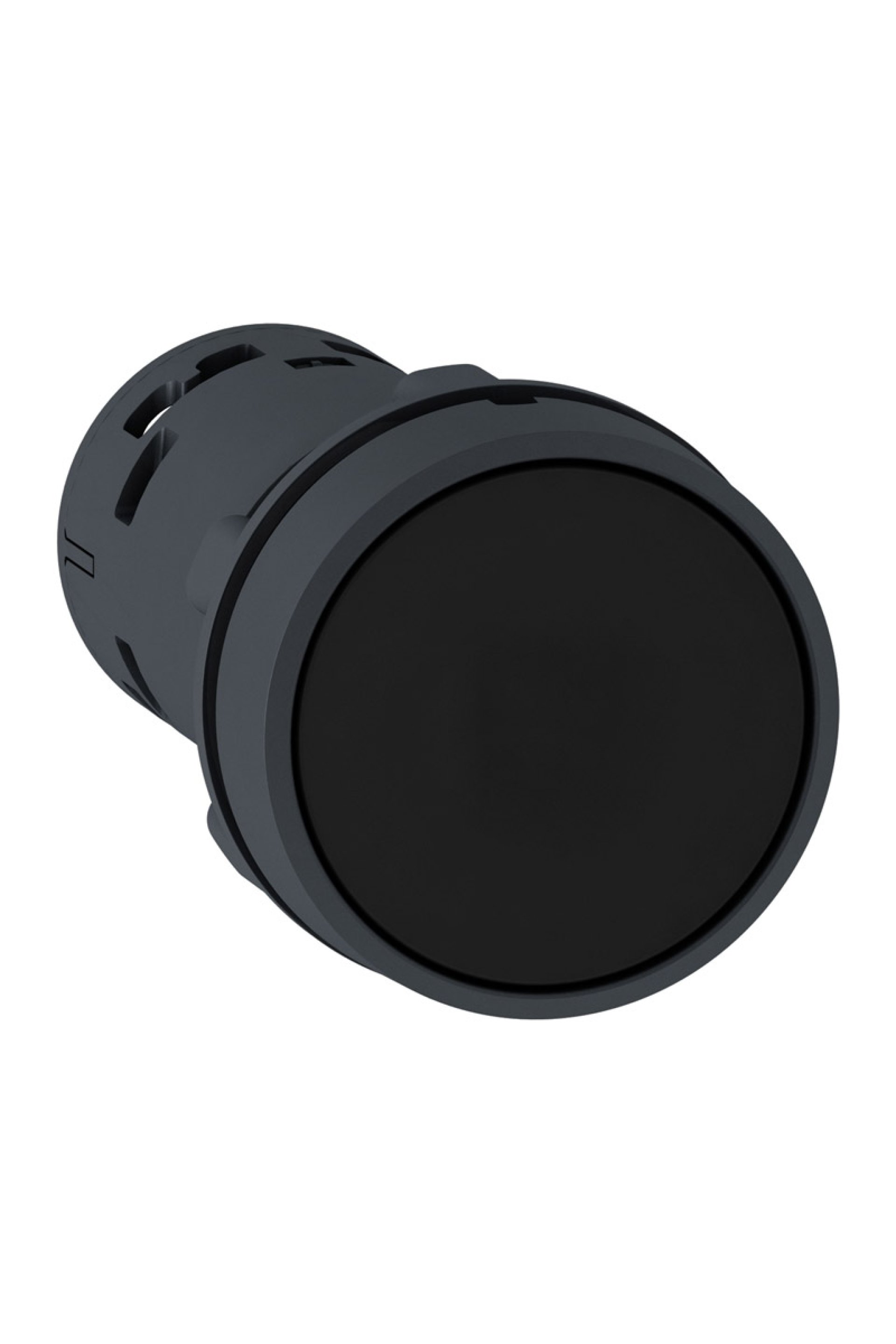

Schneider XB7-NH21 1NA Siyah Kalıcı Buton

Schneider Kalıcı Buton Ürün Özellikleri Ürün serisi : Harmony XB7 Ürün ya da bileşen tipi : Push-buton Ürün grubu : XB7 Montaj çapı : 22 mm Bölünemez miktar başına satış : 10 IP koruma derecesi : IP20 'e uygunIEC 60529 (arka yüz) Sinyalleme birimi başlığı biçimi : Yuvarlak Operatörün tipi : Itme ve itme ile serbest bırakılan Operatör profili : Siyah sıva altı Kontak tipi ve düzenleme : 1 NA Bağlantılar - terminaller : Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Cihaz sunumu : Monolitik ürün Tamamlayıcı Özellikler CAD genel genişliği : 29 mm CAD genel yüksekliği : 29 mm CAD genel derinliği : 51,5 mm Terminallerin açıklaması ISO n°1 : (13-14)NO Ürün ağırlığı : 0,021 kg Cihaz montajı : Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-1 Sabitleme merkezi : >= 30 x 40 mm (destek paneli) metal 1…6 mm Sabitleme modu : Sabitleme somunu baş altı: 2…2,4 N.m İşaretleme : Işaretsiz Kontak işlemi : Yavaş kesen Pozitif açıklık : NK kontak ile 'e uygunEN/IEC 60947-5-1 ek K Mekanik dayanıklılık : 300000 cycles Sıkma torku : 0,8…1,2 N.m 'e uygunEN 60947-1 Vida başının şekli : Çapraz ile uyumludur JIS No 1 tornavida Kisa devre korumasi : 4 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 [Ui] nominal yalıtım voltajı : 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 [Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunEN/IEC 60947-1 [Ie] nominal çalışma akımı : 0,1 A -de 250 V, DC-13, R300 'e uygunEN/IEC 60947-5-1 0,22 A -de 125 V, DC-13, R300 'e uygunEN/IEC 60947-5-1 0,3 A -de 240 V, AC-14, D300 'e uygunEN/IEC 60947-5-1 0,6 A -de 120 V, AC-14, D300 'e uygunEN/IEC 60947-5-1 Elektrik dayanıklılığı : 1000000 cycles, DC-13, 0,3 A -de 24 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 0,03 A -de 230 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 0,09 A -de 240 V, çalisma hizi <108000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C Elektrik güvenilirliği IEC 60947-5-4 : Λ <= 10exp(-6) -de 17 V, 5 mA 'e uygunEN/IEC 60947-5-4 Ortam Koşulları Koruyucu bakım : TH Depolama ortam koşulları : -40…70 °C Nominal çalışma ortam sıcaklığı : -25…70 °C Aşırı gerilim kategorisi : Class II 'e uygunIEC 61140 NEMA koruma derecesi : NEMA 12 'e uygunUL 50 E NEMA 3 'e uygunUL 50 E Standartlar : EN/IEC 60947-1 EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14 JIS C8201-5-1 JIS C8201-1 Ürün sertifikaları : GOST CCC Titreşim direnci : 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 Darbe dayanımı : 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
