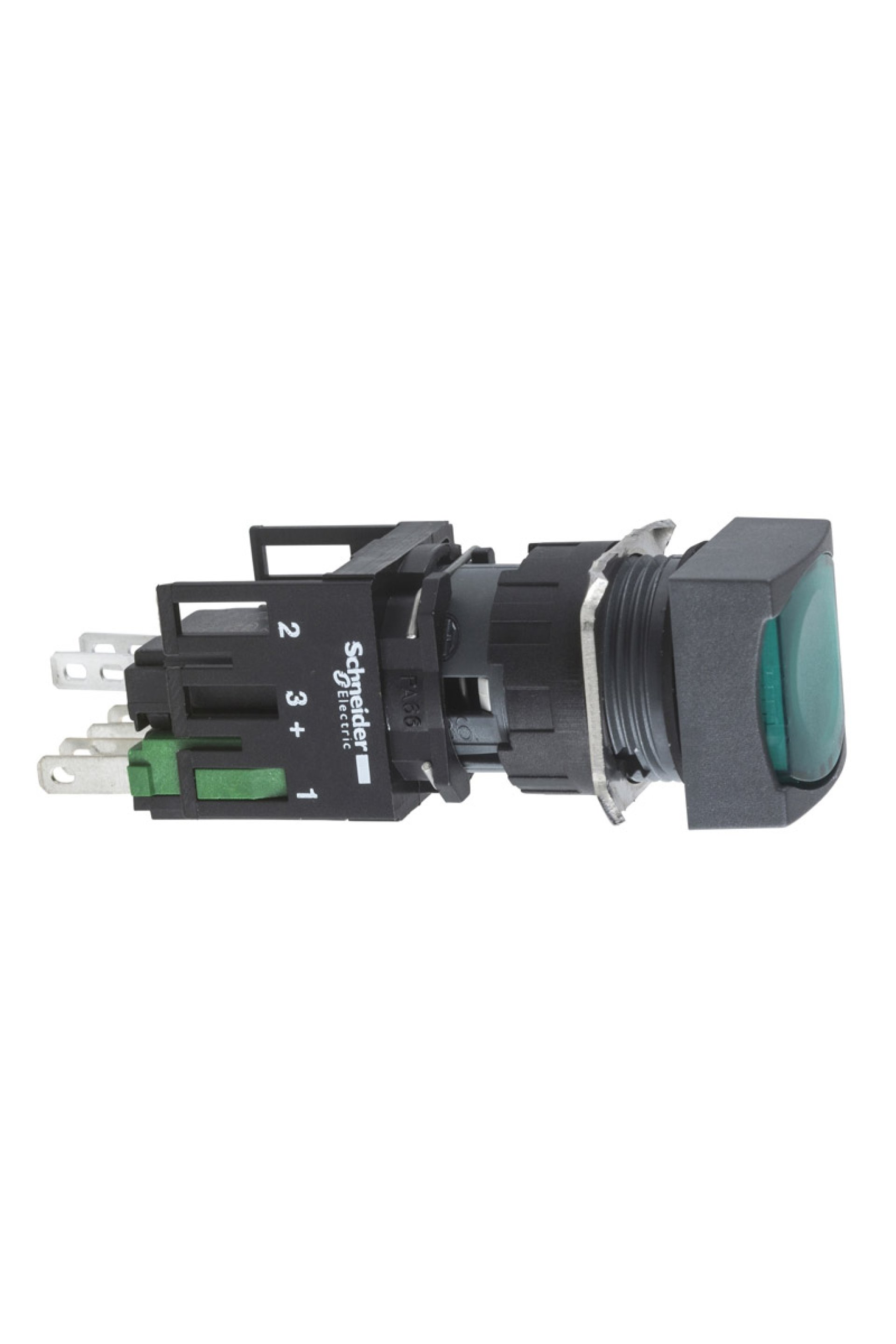

Schneider XB6-CF3B1B Yeşil Kare Yaylı Işıklı Buton

Schneider Işıklı Buton Ürün Özellikleri Ürün serisi : Harmony XB6 Ürün ya da bileşen tipi : Eksiksiz ışıklı basmalı düğme Ürün grubu : XB6 Şev malzemesi : Plastik Montaj çapı : 16 mm Bölünemez miktar başına satış : 1 Sinyalleme birimi başlığı biçimi : Kare Operatörün tipi : Mandallama Operatör profili : Yeşil sıva altı, işaretsiz Kontak tipi ve düzenleme : 1 NA Kontak işlemi : Yavaş kesen Bağlantılar - terminaller : Faston konnektörler 2,8 x 0,5 mm Işık kaynağı : LED Ampul tabanı : Entegre LED [Us] nominal besleme gerilimi : 12...24 V AC/DC Tamamlayıcı Özellikler Yükseklik : 18 mm Genişlik : 18 mm Derinlik : 57 mm Terminallerin açıklaması ISO n°1 : (13-14)NO Ürün ağırlığı : 0,022 kg Çalışma konumu : Herhangi bir konum Pozitif açıklık : Ile 'e uygunEN/IEC 60947-5-1 ek K Çalışma hareketi : 1 mm (Elektrik durumu değişimi YOK) Çalışma gücü : 3,5 N Elektrik durumu değişimi YOK Kontak malzemesi : Gümüş alaşım (Ag/Ni) Kisa devre korumasi : 6 A kartuş sigortası tip gG [Ui] nominal yalıtım voltajı : 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 [Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunEN/IEC 60947-1 [Ie] nominal çalışma akımı : 3 A -de 120 V, AC-15, B300 'e uygunEN/IEC 60947-5-1 Elektrik dayanıklılığı : 1000000 cycles, AC-15 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C Elektrik güvenilirliği IEC 60947-5-4 : Λ = 10exp(-8) -de 5 V ve 1 mA %90 güven düzeyiyle 'e uygunIEC 60947-5-4 Sinyalleme tipi : Sabit Besleme gerilimi limitleri : 6…30 V AC/DC Akım tüketimi : 15 mA Kesinti dayanımı : 1 kV doğrudan kontak 'e uygunIEC 61000-4-5 2 kV serbest havada 'e uygunIEC 61000-4-5 Ortam Koşulları Koruyucu bakım : TC Depolama ortam koşulları : -40…70 °C Nominal çalışma ortam sıcaklığı : -25…70 °C Elektrik çarpmasına karşı koruma sınıfı : Sınıf II 'e uygunIEC 61140 IP koruma derecesi : IP65 'e uygunIEC 60529 NEMA koruma derecesi : NEMA 13 'e uygunUL 50 NEMA 4 'e uygunUL 50 NEMA 4X 'e uygunUL 50 NEMA 13 'e uygunCSA C22.2 No 94 NEMA 4 'e uygunCSA C22.2 No 94 NEMA 4X 'e uygunCSA C22.2 No 94 Standartlar : JIS C 852 EN/IEC 60947-1 CSA C22.2 No 14 UL 508 EN/IEC 60947-5-5 EN/IEC 60947-5-1 JIS C 4520 Ürün sertifikaları : CSA GOST UL CCC Titreşim direnci : +/- 3 mm (f= 2…500 Hz) 'e uygunIEC 60068-2-6 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 Darbe dayanımı : 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 Hızlı geçici akımlara direnç : 2 kV 'e uygunIEC 61000-4-4 Elektromanyetik alanlara direnç : 10 V/m 'e uygunIEC 61000-4-3 Elektrostatik deşarja direnç : 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 Elektromanyetik emisyon : Sınıf B 'e uygunIEC 55011
