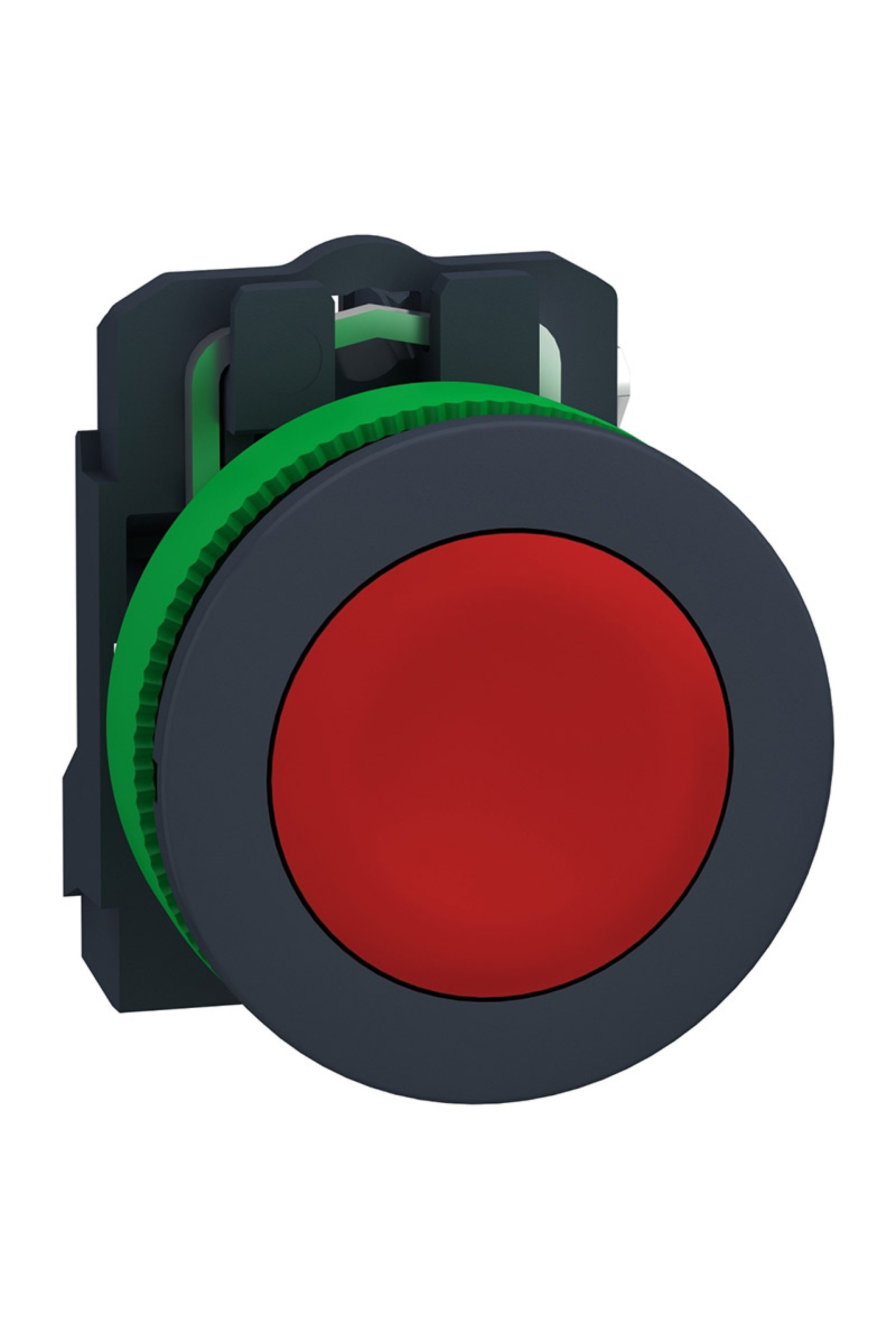

Schneider XB5FA42 1NK Kırmızı Yaylı Kumanda Butonu

Schneider Yaylı Kumanda Butonu Ürün Özellikleri Ürün serisi : Harmony XB5 Ürün ya da bileşen tipi : Push-buton Ürün grubu : XB5F Ürün uyumluluğu : ZBYF2101 Şev malzemesi : Plastik Koyu gri plastik Sabitleme bileziği malzemesi : Plastik Montaj çapı : 30,5 mm Bölünemez miktar başına satış : 1 Sinyalleme birimi başlığı biçimi : Yuvarlak Operatörün tipi : Yaylı kurma Operatör profili : Kırmızı sıva altı, işaretsiz Kontak tipi ve düzenleme : 1 NK Kontak işlemi : Yavaş kesen Bağlantılar - terminaller : Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 Tamamlayıcı Özellikler Yükseklik : 42 mm Genişlik : 36,6 mm Derinlik : 55 mm Terminallerin açıklaması ISO n°1 : (21-22)NC Yüksek basınçlı rondelaya direnç : 7000000 Pa -de 55 °C, mesafe: 0,1 m Kontak kullanımı : Standart kontaklar Pozitif açıklık : Ile 'e uygunEN/IEC 60947-5-1 ek K Çalışma hareketi : 1,5 mm (NK değişimi elektrik durumu) 4,3 mm (toplam hareket) Çalışma gücü : 3,5 N NK değişimi elektrik durumu Mekanik dayanıklılık : 10000000 döngü Vida başının şekli : Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida Kontak malzemesi : Gümüş alaşım (Ag/Ni) Kisa devre korumasi : 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 [Ui] nominal yalıtım voltajı : 600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-1 Elektrik dayanıklılığı : 1000000 cycles AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C 1000000 cycles AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C 1000000 cycles AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C 1000000 cycles DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C 1000000 cycles DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C Cihaz sunumu : Açılı Yalıtım kalkanı : Hayır Özelleştirilebilir : 1 GCR Köprüsü : XB5FACUST01 Uyumluluk kodu : XB5 Ortam Koşulları Koruyucu bakım : TH Depolama ortam koşulları : -40…70 °C Nominal çalışma ortam sıcaklığı : -40…70 °C Aşırı gerilim kategorisi : Class II 'e uygun IEC 60536 IP koruma derecesi : IP66 'e uygun IEC 60529 IP67 IP69 IP69K Type 13 'e uygun UL 50 E Type 12 'e uygun UL 50 E Type 4 'e uygun UL 50 E Type 4X 'e uygun UL 50 E NEMA koruma derecesi : NEMA 13 NEMA 4X IK koruma derecesi : IK03 'e uygun IEC 50102 Standartlar : EN/IEC 60947-1 UL 508 JIS C8201-5-1 EN/IEC 60947-5-4 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-1 ISO 22196:2011 ISO 21702 Ürün sertifikaları : UL listeli CSA Titreşim direnci : 5 gn (f= 2…500 Hz) 'e uygun IEC 60068-2-6 2 mm, Tepeden Tepeye (f= 2…10 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 25 gn (süre = 6 ms) için 1000 shocks on each axis 'e uygunIEC 60068-2-27
