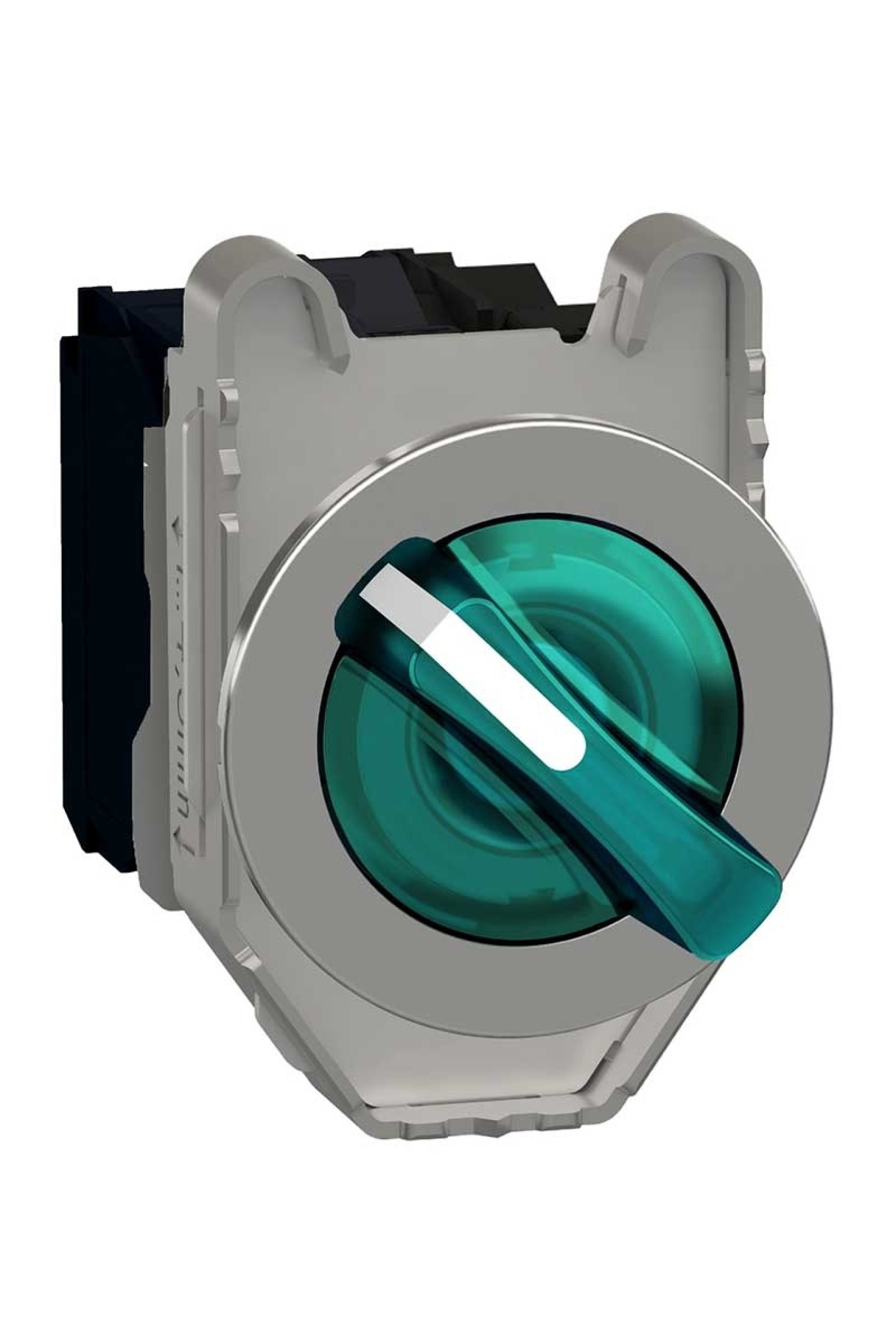

Schneider XB4FK123M5 230VAC Mandallı Led Kumanda Butonu

Schneider Mandallı Kumanda Butonu Ürün Özellikleri Ürün serisi : Harmony XB4 Ürün ya da bileşen tipi : Işıklı seçici anahtar Ürün grubu : XB4F Şev malzemesi : Krom kaplı metal Sabitleme bileziği malzemesi : Zamak Montaj çapı : 30,5 mm Bölünemez miktar başına satış : 1 Sinyalleme birimi başlığı biçimi : Yuvarlak Operatörün tipi : Sabit Operatör profili : Yeşil standart kol Operatör konum bilgisi : 2 konum 90° Kontak tipi ve düzenleme : 1 NA + 1 NK Kontak işlemi : Yavaş kesen Bağlantılar - terminaller : Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Ampul tabanı : Entegre LED [Us] nominal besleme gerilimi : 230...240 V AC -de 50/60 Hz Tamamlayıcı Özellikler Yükseklik : 53 mm Genişlik : 36,6 mm Derinlik : 69,5 mm Terminallerin açıklaması ISO n°1 : (13-14)NO Ürün ağırlığı : 0,151 kg Yüksek basınçlı rondelaya direnç : 7000000 Pa -de 55 °C, mesafe: 0,1 m Cihaz montajı : Built-in - çap: 30,75 mm +/- 0.25 mm Sabitleme modu : Vidalarla tavsiye edilen tork: 0,8 N.m (0.8...1.2 Nm) Kontak kullanımı : Standart kontaklar Pozitif açıklık : NK kontak ile 'e uygunEN/IEC 60947-5-1 ek K Çalışma torku : 0,14 N.m Elektrik durumu değişimi YOK Mekanik dayanıklılık : 1000000 döngü Vida başının şekli : Çapraz ile uyumludur Philips no 1 tornavida Kontak malzemesi : Gümüş alaşım (Ag/Ni) Kisa devre korumasi : 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 [Ui] nominal yalıtım voltajı : 600 V (kirlilik derecesi 3) 'e uygunEN 60947-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN 60947-1 Elektrik dayanıklılığı : 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C Sinyalleme tipi : Sabit Besleme gerilimi limitleri : 195…264 V AC Akım tüketimi : 14 mA Hizmet ömrü : 100000 h nominal gerilimde ve 25 °C Kesinti dayanımı : 1 kV 'e uygunIEC 61000-4-5 Cihaz sunumu : Açılı Ortam Koşulları Koruyucu bakım : TH Depolama ortam koşulları : -40…70 °C Nominal çalışma ortam sıcaklığı : -40…70 °C Elektrik çarpmasına karşı koruma sınıfı : Sınıf I 'e uygunIEC 60536 IP koruma derecesi : IP66 'e uygun IEC 60529 IP67 'e uygun IEC 60529 IP69 'e uygun IEC 60529 IP69K 'e uygun ISO 20653 Type 13 'e uygun UL 50 E Type 12 'e uygun UL 50 E Type 4 'e uygun UL 50 E Type 4X 'e uygun UL 50 E IK koruma derecesi : IK06 'e uygun IEC 50102 Standartlar : CSA C22.2 No 14 EN/IEC 60947-5-1 EN/IEC 60947-5-4 UL 508 EN/IEC 60947-1 JIS C8201-5-1 CE JIS C8201-1 Ürün sertifikaları : UL listeli CSA CCC EAC Titreşim direnci : 5 gn (f= 10…500 Hz) 'e uygun IEC 60068-2-6 2 mm, tepeden tepeye (f= 2…10 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 25 gn (süre = 6 ms) için 1000 shocks on each axis 'e uygunIEC 60068-2-27 Hızlı geçici akımlara direnç : 2 kV 'e uygunIEC 61000-4-4 Elektromanyetik alanlara direnç : 10 V/m 'e uygun IEC 61000-4-3 Elektrostatik deşarja direnç : 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 Elektromanyetik emisyon : Sınıf B 'e uygunIEC 55011
