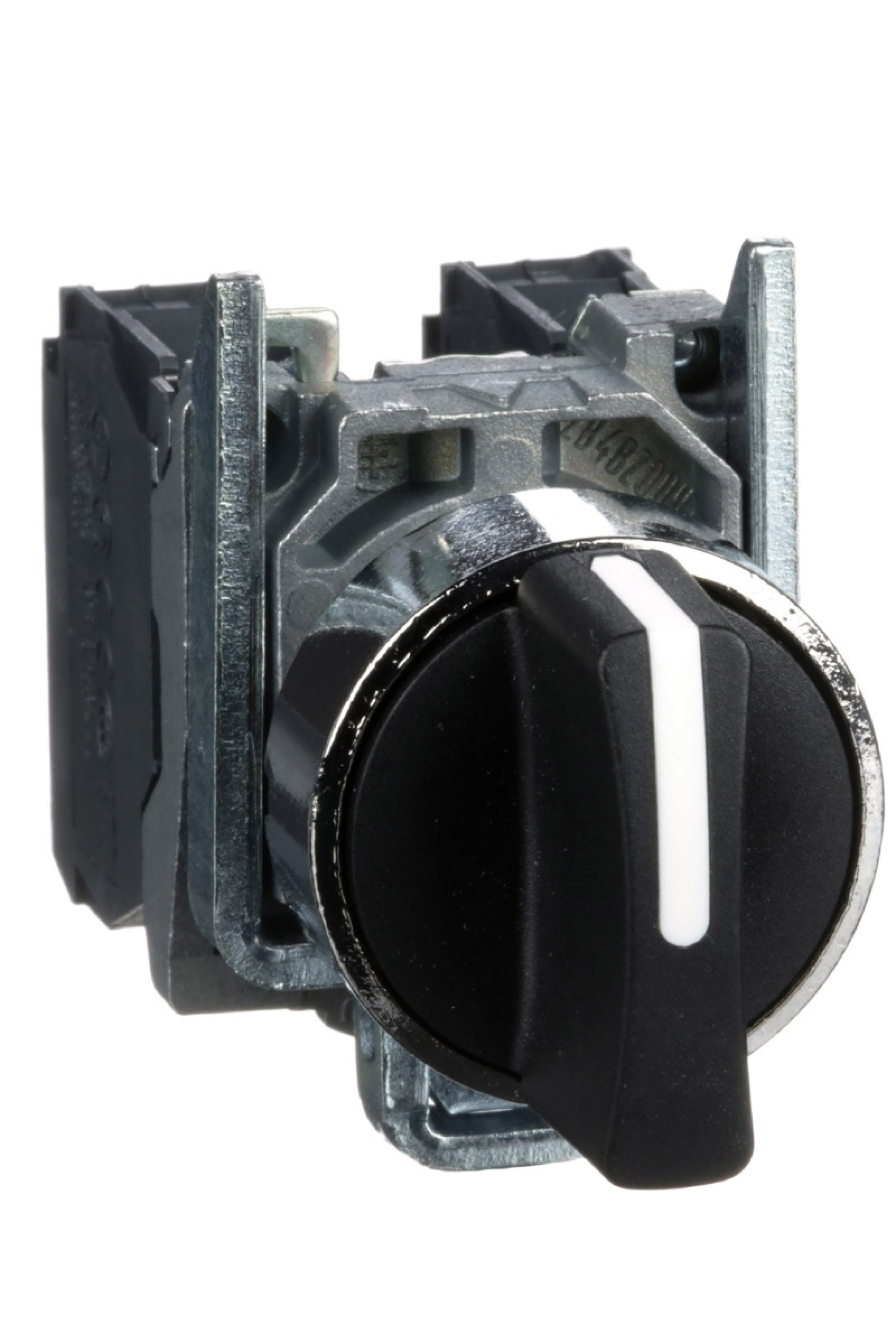

Schneider XB4-BD33 Siyah Mandal Buton

Schneider Mandal Buton Ürün Özellikleri Ürün serisi : Harmony XB4 Ürün ya da bileşen tipi : Selektör anahtarı Ürün grubu : XB4 Şev malzemesi : Krom kaplı metal Sabitleme bileziği malzemesi : Zamak Montaj çapı : 22 mm Bölünemez miktar başına satış : 1 Başlık tipi : Standard Sinyalleme birimi başlığı biçimi : Yuvarlak Operatörün tipi : Sabit Operatör profili : Siyah standart kol Operatör konum bilgisi : 3 konum +/- 45° Kontak tipi ve düzenleme : 2 NA Kontak işlemi : Yavaş kesen Bağlantılar - terminaller : Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Tamamlayıcı Özellikler Yükseklik : 47 mm Genişlik : 30 mm Derinlik : 68 mm Terminallerin açıklaması ISO n°1 : (23-24)NO (13-14)NO Ürün ağırlığı : 0,105 kg Yüksek basınçlı rondelaya direnç : 7000000 Pa -de 55 °C, mesafe: 0,1 m Kontak kullanımı : Standart kontaklar Pozitif açıklık : Olmadan Tork değeri : 0,14 N.m Elektrik durumu değişimi YOK Mekanik dayanıklılık : 1000000 cycles Sıkma torku : 0,8…1,2 N.m 'e uygunEN 60947-1 Vida başının şekli : Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida Kontak malzemesi : Gümüş alaşım (Ag/Ni) Kisa devre korumasi : 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 [Ith] klasik açık hava termik akımı : 10 A 'e uygunEN/IEC 60947-5-1 [Ui] nominal yalıtım voltajı : 600 V (kirlilik derecesi 3) 'e uygunEN 60947-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN 60947-1 [Ie] nominal çalışma akımı : 3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 Elektrik dayanıklılığı : 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C Elektrik güvenilirliği IEC 60947-5-4 : Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 Cihaz sunumu : Açılı Ortam Koşulları Koruyucu bakım : TH Depolama ortam koşulları : -40…70 °C Nominal çalışma ortam sıcaklığı : -40…70 °C Aşırı gerilim kategorisi : Sınıf I 'e uygunIEC 60536 IP koruma derecesi : IP69 IP69K IP67 'e uygunIEC 60529 NEMA koruma derecesi : NEMA 13 NEMA 4X Standartlar : EN/IEC 60947-5-4 UL 508 EN/IEC 60947-5-1 EN/IEC 60947-5-5 JIS C8201-5-1 EN/IEC 60947-1 CSA C22.2 No 14 JIS C8201-1 Ürün sertifikaları : GL UL LROS (Lloyds register of shipping) CSA BV DNV Titreşim direnci : 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 Darbe dayanımı : 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
