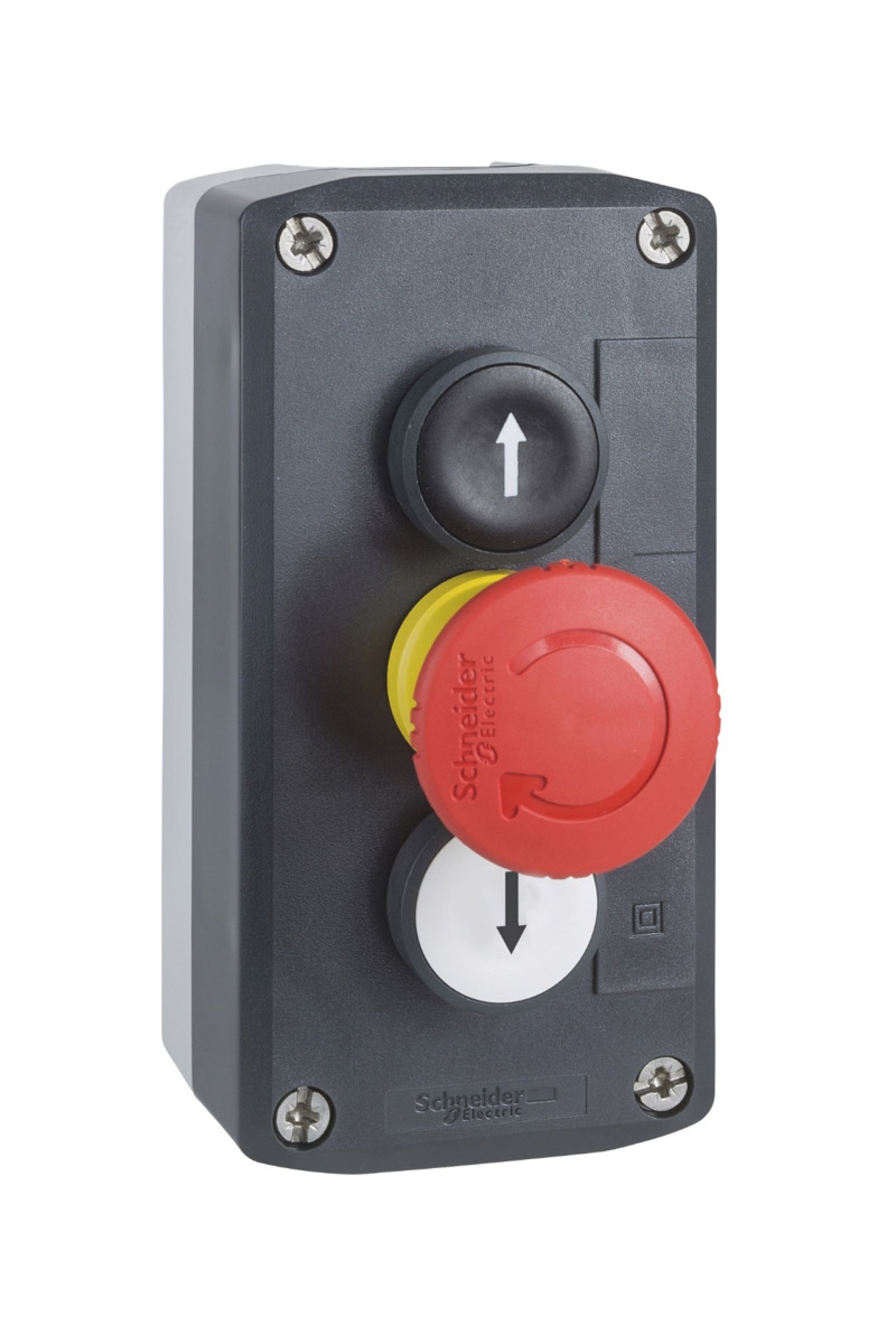

Schneider Basmalı Buton Kutusu Ürün Özellikleri Ürün serisi : Harmony XALD Ürün ya da bileşen tipi : Eksiksiz kontrol istasyonu Ürün grubu : XALD Ürün varış yeri : XB5 Ø 22 mm kontrol ve sinyalleme birimleri için Kontrol istasyonu uygulaması : Üç fonksiyon Muhafazanın tabanının rengi : Açık gri (RAL 7035) Kapağın rengi : Koyu gri (RAL 7016) Malzeme : Polikarbonat Operatör profili : 1 sıva altı - 1 mandallama mantar başlık - 1 sıva altı basmalı düğme Operatörlerin açıklaması : Beyaz ''yukarı ok'' 1 NA - kırmızı ''O'' 1 NK - siyah ''aşağı ok'' 1 NA Kontrol istasyonu düzenleme : 1 sıva altı basmalı düğme, siyah 1 NA, beyaz aşağı ok isaret İşaretleme yeri : Push-buton üzerinde işaretleme Kontak işlemi : Yavaş kesen Tamamlayıcı Özellikler Kablo girişi : Kablo girişi için 2 knock-out, kelepçeleme kapasitesi: 14 mm Ürün ağırlığı : 0,317 kg Yüksek basınçlı rondelaya direnç : 7000000 Pa -de 55 °C, mesafe: 0,1 m İşaretin rengi : Beyaz başlıklarda siyah işaret Pozitif açıklık : Ile 'e uygunEN/IEC 60947-5-1 ek K Çalışma hareketi : 1,5 mm (NK değişimi elektrik durumu) 2,6 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket) Çalışma gücü : 3,5 N NK değişimi elektrik durumu 3,8 N Elektrik durumu değişimi YOK Mekanik dayanıklılık : 5000000 döngü Bağlantılar - terminaller : Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 Vida başının şekli : Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida Kontak malzemesi : Gümüş alaşım (Ag/Ni) Kisa devre korumasi : 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 [Ui] nominal yalıtım voltajı : 600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-1 Elektrik dayanıklılığı : 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C Ortam Koşulları Koruyucu bakım : TH Depolama ortam koşulları : -40…70 °C Nominal çalışma ortam sıcaklığı : -40…70 °C Elektrik çarpmasına karşı koruma sınıfı : Sınıf II 'e uygunIEC 60536 IP koruma derecesi : IP66 'e uygun IEC 60529 IP69 IP69K NEMA koruma derecesi : NEMA 13 NEMA 4X Standartlar : EN/IEC 60947-5-4 EN/IEC 60947-1 UL 508 JIS C8201-5-1 EN/IEC 60947-5-5 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-1 Titreşim direnci : 5 gn (f= 12…500 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
