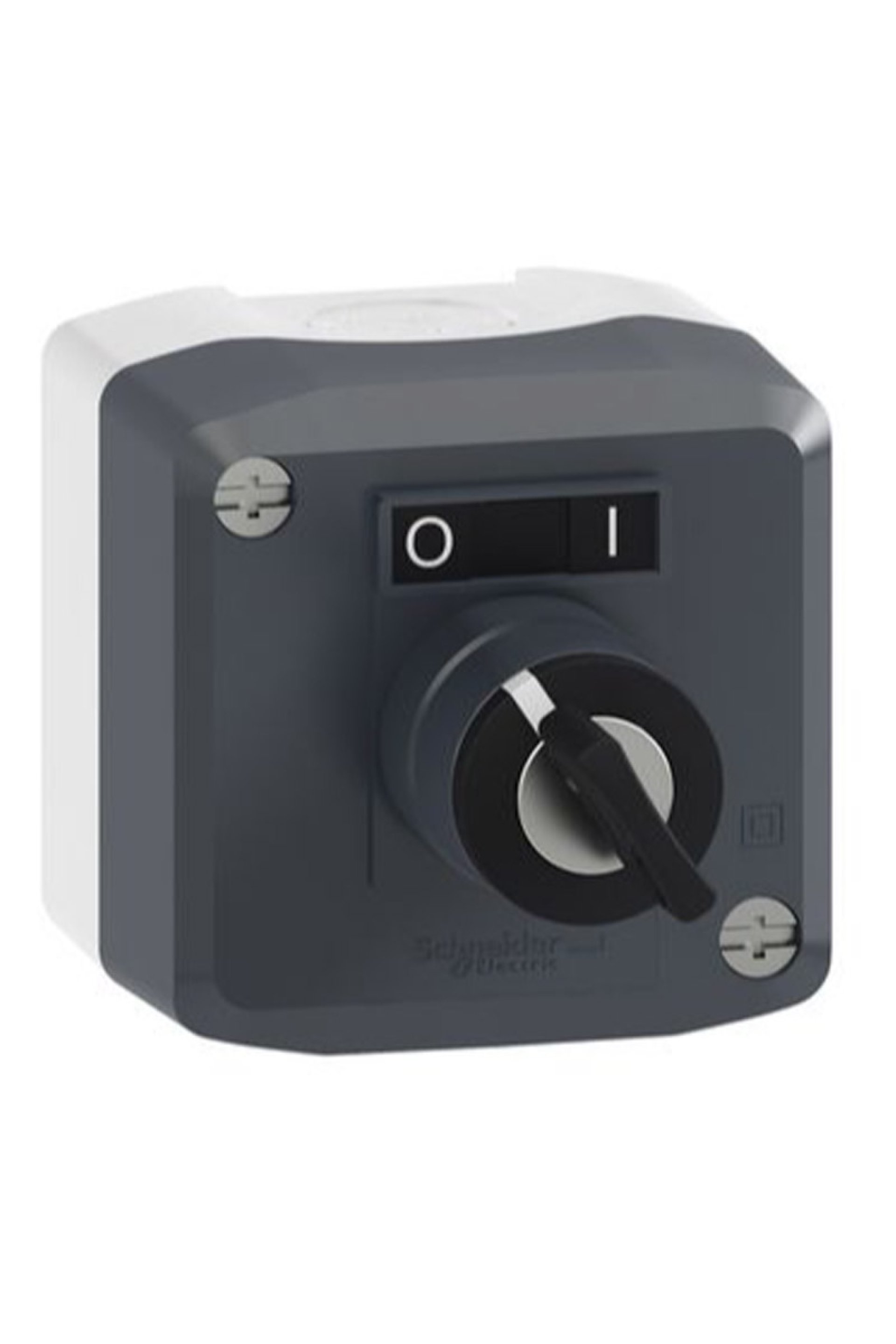

Schneider XALD144 Anahtarlı Mandal Butonlu Kumanda Kutusu

Schneider Kumanda Kutusu Ürün Özellikleri Ürün serisi : Harmony XALD Ürün ya da bileşen tipi : Eksiksiz kontrol istasyonu Ürün grubu : XALD Ürün varış yeri : XB5 Ø 22 mm kontrol ve sinyalleme birimleri için Kontrol istasyonu uygulaması : Başlatma-Durdurma fonksiyonu Muhafazanın tabanının rengi : Açık gri (RAL 7035) Kapağın rengi : Koyu gri (RAL 7016) Malzeme : Polikarbonat Operatör profili : 1 anahtar selektör anahtarı Operatörlerin açıklaması : Anahtar düğmesi ''O-I'' 1 NA Kontrol istasyonu düzenleme : 1 anahtar selektör anahtarı 1 NA O-I isaret İşaretleme yeri : Yazı tutucu üzerinde işaretleme Kontak işlemi : Yavaş kesen Tamamlayıcı Özellikler Kablo girişi : Kablo girişi için 2 knock-out, kelepçeleme kapasitesi: 14 mm Ürün ağırlığı : 0,187 kg Yüksek basınçlı rondelaya direnç : 7000000 Pa -de 55 °C, mesafe: 0,1 m Operatör konum bilgisi : 2 konum Anahtar sayısı : 455 Anahtar geri çekme konumu : Sol el Pozitif açıklık : Olmadan Çalışma hareketi : 4,3 mm (toplam hareket) Tork değeri : 0,14 N.m Elektrik durumu değişimi YOK Mekanik dayanıklılık : 1000000 döngü Bağlantılar - terminaller : Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida başının şekli : Çapraz ile uyumludur Philips no 1 tornavida Kontak malzemesi : Gümüş alaşım (Ag/Ni) Kisa devre korumasi : 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 [Ui] nominal yalıtım voltajı : 600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-1 Elektrik dayanıklılığı : 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C Ortam Koşulları Koruyucu bakım : TH Depolama ortam koşulları : -40…70 °C Nominal çalışma ortam sıcaklığı : -40…70 °C Aşırı gerilim kategorisi : Class II 'e uygun IEC 60536 IP koruma derecesi : IP66 'e uygun IEC 60529 IP67 IP69 IP69K NEMA koruma derecesi : NEMA 13 NEMA 4X Standartlar : EN/IEC 60947-5-1 CSA C22.2 No 14 UL 508 JIS C8201-5-1 EN/IEC 60947-5-5 EN/IEC 60947-5-4 EN/IEC 60947-1 JIS C8201-1 Titreşim direnci : 5 gn (f= 12…500 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
