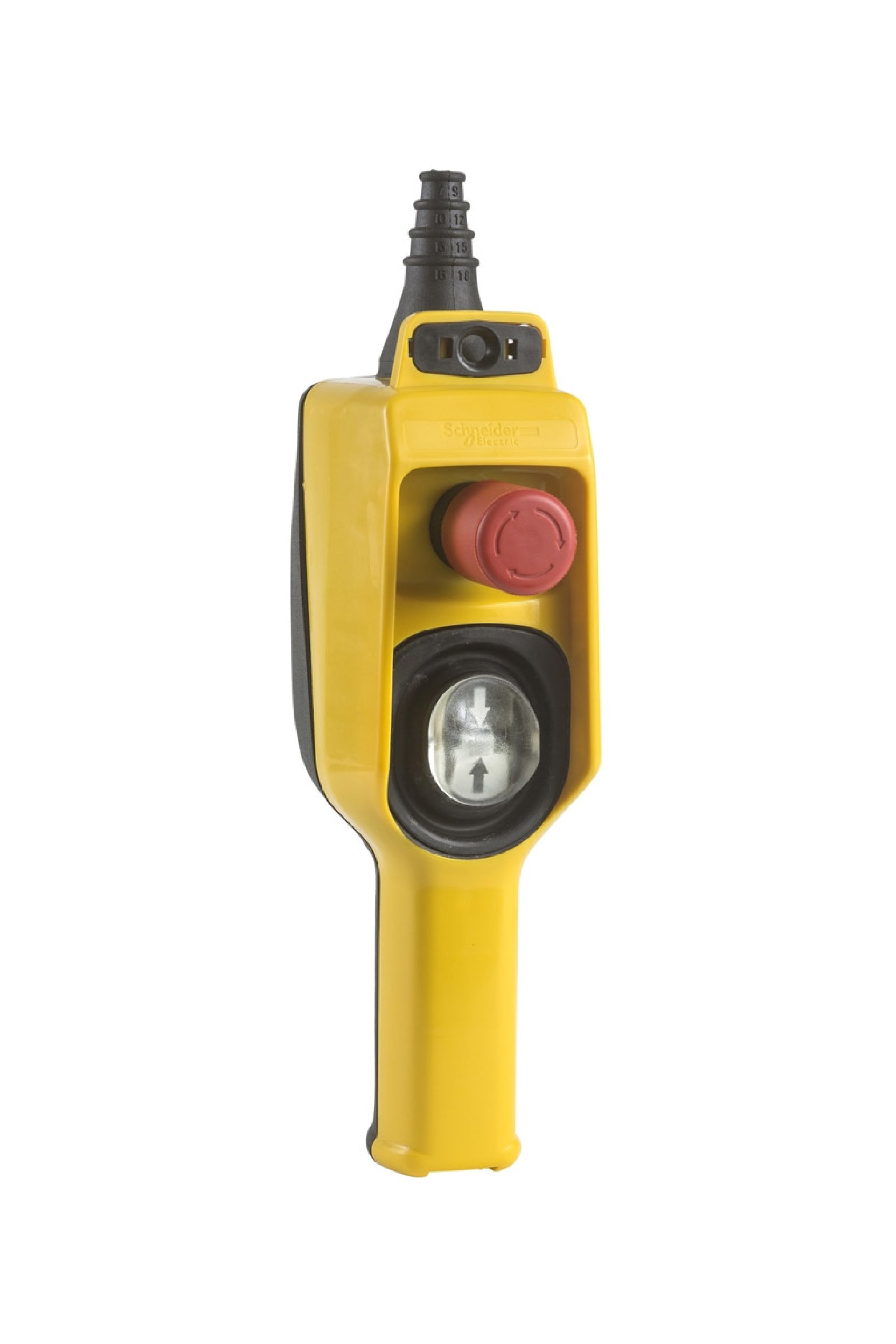

Schneider XAC-D24P3231 Acil Stoplu Vinç Kumanda Kutusu

Schneider Vinç Kumanda Kutusu Ürün Özellikleri Ürün serisi : Harmony XAC Ürün ya da bileşen tipi : Asılı kontrol istasyonu Ürün grubu : XACD Tamamlayıcı Özellikler Kontrol istasyonu tipi : Çift yalıtımlı Muhafaza malzemesi : Polipropilen Kontrol tipi : Sezgisel Elektrikli devre tipi : Güç devresi Muhafaza tipi : Tamamen kullanıma hazır Kontrol istasyonu uygulaması : 2 hızlı kaldırma motorunun kontrolü Motor yolverici tipi : Dönüşlü Kontrol istasyonu düzenleme : 1 2 yönlü düğme + 1 acil durdurma Kontrol düğmesi tipi : Acil durdurma basmalı düğmesi Ø 30 mm 3 NK tetikleme hareketi Ürün uyumluluğu : XEDS3231 çalışmayı tersine çevirmek için Mekanik kilitleme : Mekanik kilitleme ile Kontrol istasyonu rengi : Sarı Bağlantılar - terminaller : Vida kelepçesi terminalleri, 1 x 2,5 mm² kablo uçlu veya uçsuz Standartlar : CSA C22.2 No 14 EN/IEC 60947-5-1 EN/IEC 60204-32 EN/IEC 60947-5-5 EN/ISO 13850: 2006 UL 508 Koruyucu bakım : TH Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…70 °C Titreşim direnci : 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 Darbe dayanımı : 70 gn 'e uygunIEC 60068-2-27 Aşırı gerilim kategorisi : Class II 'e uygunIEC 61140 IP koruma derecesi : IP65 'e uygunIEC 60529 IK koruma derecesi : IK08 'e uygunEN 50102 Mekanik dayanıklılık : 3000000 cycles Kablo girişi : Adımlı girişli kauçuk bilezik 7…18 mm [Ithe] klasik muhafazalı termik akım : 10 A XENT.... 16 A XEDS.... [Ui] nominal yalıtım voltajı : 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 Acil durdurma kontağı: 400 V (kirlilik derecesi 3) [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947-1 4 kV acil durdurma kontağı Kontak işlemi : Ani hareketli Çalışma gücü : 31 N Kisa devre korumasi : 6 A sigorta koruma tarafindan kartuş sigorta tip aM W cinsinden nominal çalışma gücü : 2200 W AC-3 -de 400 V 'e uygunIEC 60947-3 ek A 2200 W AC-4 -de 400 V 'e uygunIEC 60947-3 ek A 3000 W AC-23B -de 400 V Elektrik dayanıklılığı : 1000000 cycles AC-3, 2200 W -de 400 V, çalisma hizi <10 cyc/mn, yük faktörü = 0,4 'e uygunIEC 60947-3 ek A 1000000 cycles AC-4, 2200 W -de 400 V, çalisma hizi <10 cyc/mn, yük faktörü = 0,4 'e uygunIEC 60947-3 ek A Terminallerin açıklaması ISO n°1 : (3-4)P (5-6)P (R1-R2)RP (9-10)P (1-2)P (7-8)P (11-12)P (R3-R4)RP Terminallerin açıklaması ISO n°2 : (11-12)NC (31-32)NC (21-22)NC Terminal tanımlayıcı : (13-14)NA (11-12)NK Ürün ağırlığı : 0,42 kg
