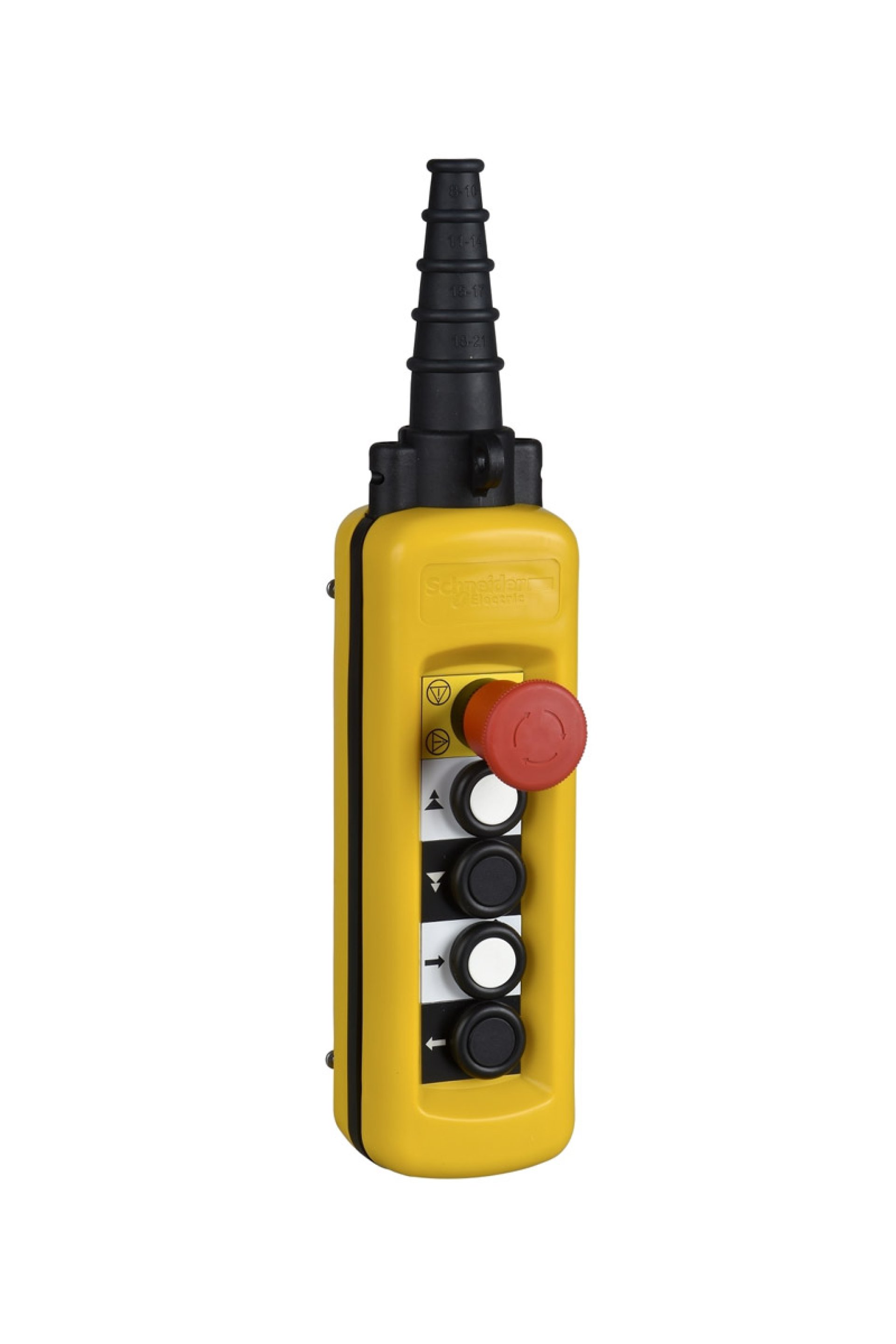

Schneider Vinç Kumanda Kutusu Ürün Özellikleri Ürün serisi : Harmony XAC Ürün ya da bileşen tipi : Asılı kontrol istasyonu Ürün grubu : XACA Tamamlayıcı Özellikler Kontrol istasyonu tipi : Çift yalıtımlı Muhafaza malzemesi : Polipropilen Elektrikli devre tipi : Kontrol devresi Muhafaza tipi : Tamamen kullanıma hazır Kontrol istasyonu uygulaması : 2 hızlı kaldırma motorunun kontrolü Kontrol istasyonu düzenleme : 4 Buton + 1 acil durdurma Kontrol düğmesi tipi : Ilk basmalı düğme 1 NK + 2 NA raise, slow-fast Ürün uyumluluğu : ZB2BE102 acil durdurma için XENG1191 yönü alçaltma/yükseltme için ZB2BE101 sağ/sol yönü için Mekanik kilitleme : Çiftler arasında mekanik kilitleme ile Kontrol istasyonu rengi : Sarı Bağlantılar - terminaller : Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu Standartlar : EN/IEC 60947-5-1 UL 508 EN/IEC 60204-32 CSA C22.2 No 14 Ürün sertifikaları : GOST CCC Koruyucu bakım : TH Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…70 °C Titreşim direnci : 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 Darbe dayanımı : 100 gn 'e uygunIEC 60068-2-27 Aşırı gerilim kategorisi : Class II 'e uygunIEC 61140 IP koruma derecesi : IP65 'e uygunIEC 60529 IK koruma derecesi : IK08 'e uygunEN 50102 Mekanik dayanıklılık : 1000000 cycles Kablo girişi : Adımlı girişli kauçuk bilezik 8…26 mm Kontak kodu gösterimi : A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A [Ithe] klasik muhafazalı termik akım : 10 A [Ui] nominal yalıtım voltajı : 600 V (kirlilik derecesi 3) [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947-1 Kontak işlemi : Kademeli Yavaş kesen Maximum resistance across terminals : 25 MOhm Çalışma gücü : 10 N üçüncü ve dördüncü basmalı düğme 18 N birinci ve ikinci basmalı düğme 8 N acil durdurma Kisa devre korumasi : 10 A sigorta koruma tarafindan kartuş sigorta tip gG W cinsinden nominal çalışma gücü : 40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C Terminallerin açıklaması ISO n°1 : (21-22)NC (33-34)NO_CL (13-14)NO Terminallerin açıklaması ISO n°2 : (13-14)NO Terminallerin açıklaması ISO n°3 : (11-12)NC Terminal tanımlayıcı : (11-12)NK (13-14)NA Ürün ağırlığı : 0,7 kg
