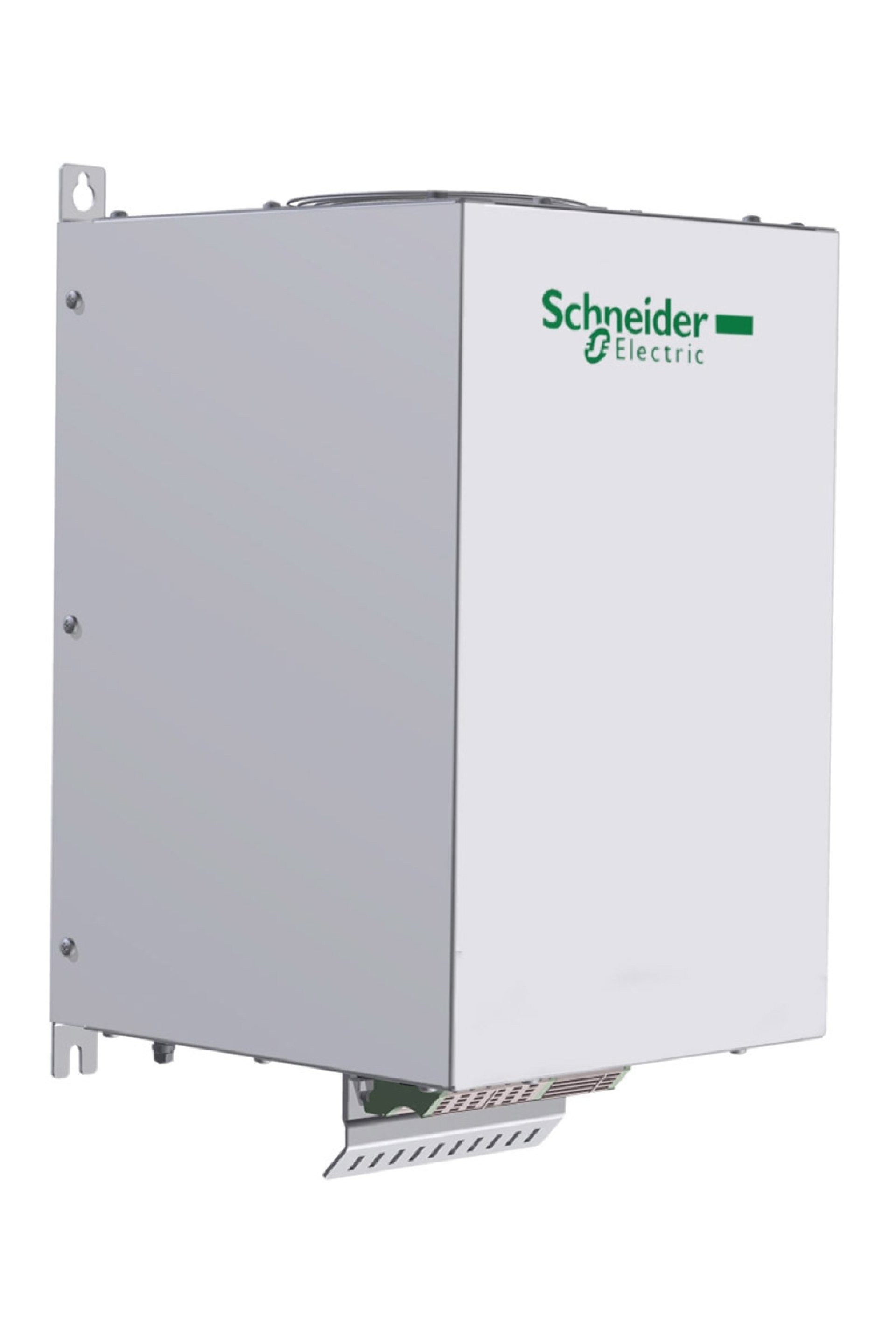

Schneider VW3A46104 23A Hız Kontrol Cihazı için Pasif Filtre

Schneider Hız Kontrol Cihazı için Pasif Filtre Ürün Özellikleri Ürün ya da bileşen tipi : Pasif filtre Ürüne özel uygulama : Akım harmoniklerinin azaltılması Tamamlayıcı Özellikler Seri uyumluluğu : Altivar 61 [Us] nominal besleme gerilimi : 400 V +/- 10 % Güç kaynağı frekansı : 50 Hz +/- %2 Kontrol cihazı başına miktar : Sürücü başına 1 filtre için hız kontrol cihazı ATV61W motor: 11 kW/15 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV61H motor: 11 kW/15 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV71H motor: 11 kW/15 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV71P motor: 11 kW/15 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV71W motor: 11 kW/15 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV630 duvara monte, motor: 11 kW/15 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV650 duvara monte, motor: 11 kW/15 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV930 duvara monte, motor: 11 kW/15 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV950 duvara monte, motor: 11 kW/15 hp [In] nominal akım : 22 A için giriş 23 A için çıkış Fazların ağ sayısı : 3 faz Thdi : 10 % için hız kontrol cihazı ATV61W motor: 11 kW/15 hp 16 % için hız kontrol cihazı ATV61H motor: 11 kW/15 hp 16 % için hız kontrol cihazı ATV71H motor: 11 kW/15 hp 16 % için hız kontrol cihazı ATV71P motor: 11 kW/15 hp 16 % için hız kontrol cihazı ATV71W motor: 11 kW/15 hp 10 % için hız kontrol cihazı ATV630 motor: 11 kW/15 hp 10 % için hız kontrol cihazı ATV650 motor: 11 kW/15 hp 10 % için hız kontrol cihazı ATV930 motor: 11 kW/15 hp 10 % için hız kontrol cihazı ATV950 motor: 11 kW/15 hp Maks akım : 1,5 x nominal akım (süre = 60 s) Verimlilik : 98 % Termal kayıplar : 206 W Cos Phi : 1 (hat akımının % 150'si) 0,85 (hat akımının % 75'i) 0,99 (hat akımının % 100'ü) Elektrikli bağlantı : X1-1...X2-3 terminal, baglanti kapasitesi: 0,5...10 mm² A, B terminal, baglanti kapasitesi: 2,5 mm² Elektrik yalıtım sınıfı : Sınıf F Ürün ağırlığı : 22 kg Ortam Koşulları IP koruma derecesi : IP20 IP55 (muhafaza montajı) Bağıl Nem : 5…85 % yoğuşmasız Çalışma için ortam hava sıcaklığı : 45…60 °C (°C başına % 3 akım düşüşüyle) 5…45 °C (akım değer kaybı olmadan) Depolama için ortam hava sıcaklığı : -25…55 °C orijinal ambalajında saklama -25…65 °C taşıma sırasında Çalışma yüksekliği : <= 1000 m akım değer kaybı olmadan > 1000...4000 m 1000 m başına % 5 akım düşüşüyle Standartlar : EN/IEC 61000-3-4 G5/4 mühendislik tavsiyesi EN/IEC 61000-2-2 EN/IEC 61000-3-2 EN/IEC 61000-3-12 EN/IEC 61000-2-4
