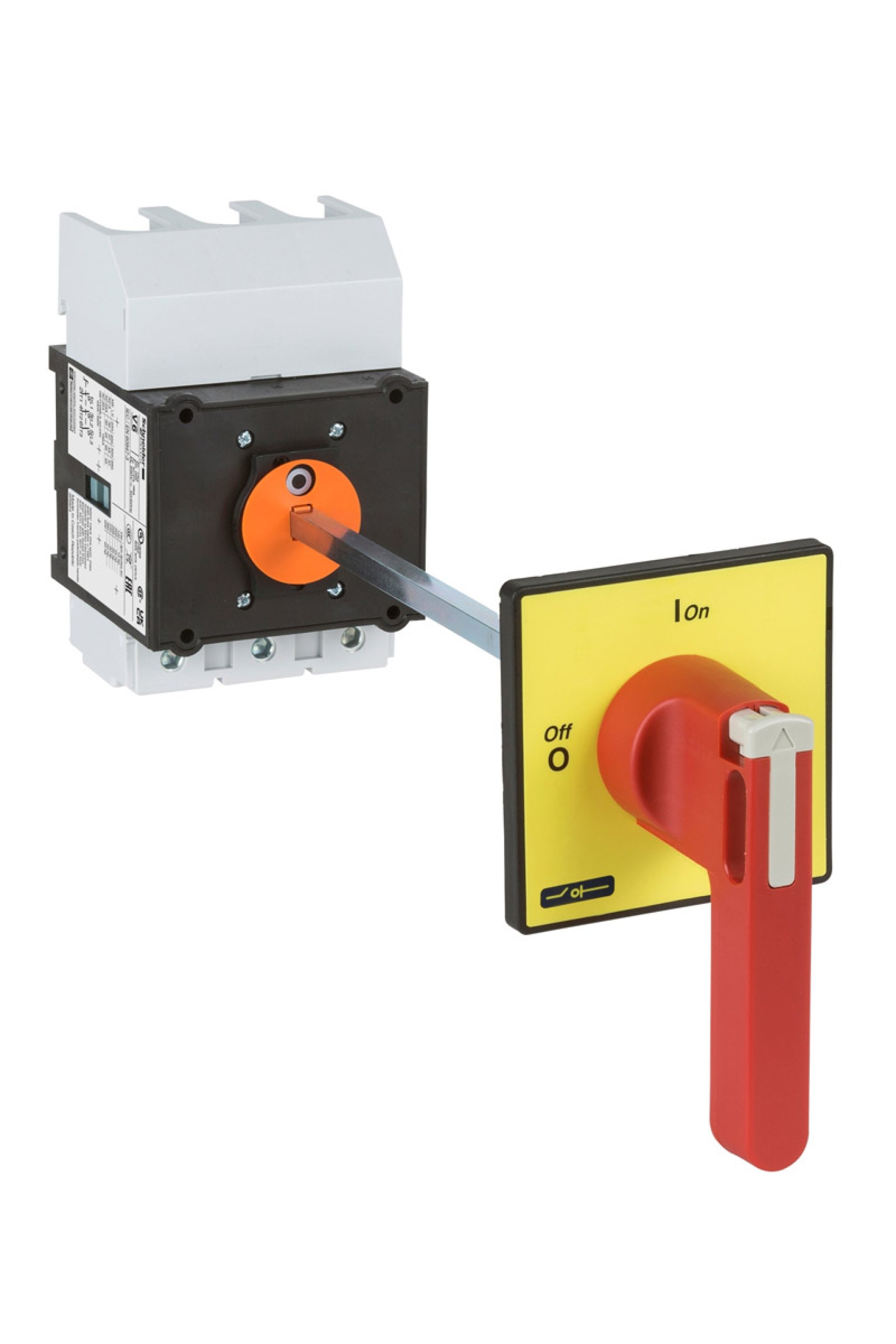

Schneider Acil Stop Anahtarı Ürün Özellikleri Menzil : TeSys Ürün adı : TeSys VARIO Cihaz Kısa Adı : VCCF Ürün tipi : Acil durdurma yük ayırıcısı Tamamlayıcı Özellikler Cihaz kompozisyonu : Kol Montaj desteği : Kol: kapı Montaj yöntemi : 4 vidayla için kol Klipsle için anahtar Vidalarla için anahtar Performans seviyesi : Yüksek performans Kutup sayısı : 3P İletişim Türü ve Kompozisyonu : 3 NA [UE] IEC olarak derecelendirilmiş operasyonel voltaj : 690 V AC 50/60 Hz W'de IEC Operasyonel Gücü derecelendirildi : 22 kW -de 230...240 V (AC-3) 30 kW -de 400...415 V (AC-3) 30 kW -de 690 V (AC-3) 37 kW -de 500 V (AC-3) 37 kW -de 690 V (AC-23A) 45 kW -de 500 V (AC-23A) 22 kW -de 230...240 V (AC-23A) 37 kW -de 400...415 V (AC-23A) [Ie] Nominal çalışma akımı : 68,5 A AC-23 Ue: 400 V [İth] Geleneksel serbest hava termal akımı : 125 A [ITHE] Geleneksel kapalı termal akım : 100 A Kapasite Yapma (i rms) : 1250 A -de 400 V AC-21A 1250 A -de 400 V AC-22A 1250 A -de 400 V AC-23A Kapasiteyi aşmak : 1000 A -de 400 V (AC-21A) 1000 A -de 400 V (AC-22A) 1000 A -de 400 V (AC-23A) Nominal Koşullu Kısa Devre Akımı : 10 kA -de 400 V - ilgili sigorta 125 A aM 10 kA -de 400 V - ilgili sigorta 125 A gG [Icm] Nominal kısa devre yapma kapasitesi : 2,8 kA -de 400 V Itepe'de [Icw] Anma kısa süreli dayanma akımı : 1500 A -de 400 V 1 s [UIMIM] Nominal Dürtü dayanıklı voltaj : 8 kV İzolasyon için uygunluk : Evet Ağ tipi : DC AC Aralıklı görev sınıfı : 30 Kontrol tipi : Döner kol Döner sap montaj stili : Uzatmalı Halle renk : Kırmızı Tutma Ön tabak rengi : Sarı Döner sap padlocking : 1 ila 3 asmalı kilit 4…8 mm İşaretleme : 0 - 1 Mekanik dayanıklılık : 30000 döngü Elektrik dayanıklılığı : 30000 döngü AC-21 30000 döngü DC-1...5 IEC terminal bağlantısı : Güç devresi: vida kelepçesi terminalleri kablo 95 mm² - kablo sertligi: katı Güç devresi: vida kelepçesi terminalleri kablo 70 mm² - kablo sertligi: esnek - Kablo uçlu Sıkma torku : Güç devresi: 22,6 N.m - üzerinde vida kelepçesi terminalleri Temel boyut : 90 x 90 mm Yükseklik : 125 mm Genişlik : 90 mm Ürün ağırlığı : 1,32 kg Ortam Koşulları Standartlar : IEC 60947-3 Ürün sertifikaları : CCC UL CSA GL UKCA Koruma derecesi : IP20 'e uygun IEC 60529 IP65 Koruyucu tedavi : TC Mekanik sağlamlık : Titreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6 Şoklar 11 ms (30 Gn) 'e uygunIEC 60068-2-27 Çalışma için ortam hava sıcaklığı : -20…50 °C Yangın direnci : 960 °C 'e uygun IEC 60695-2-1 Uyumluluk kodu : Ana yük ayırıcı
