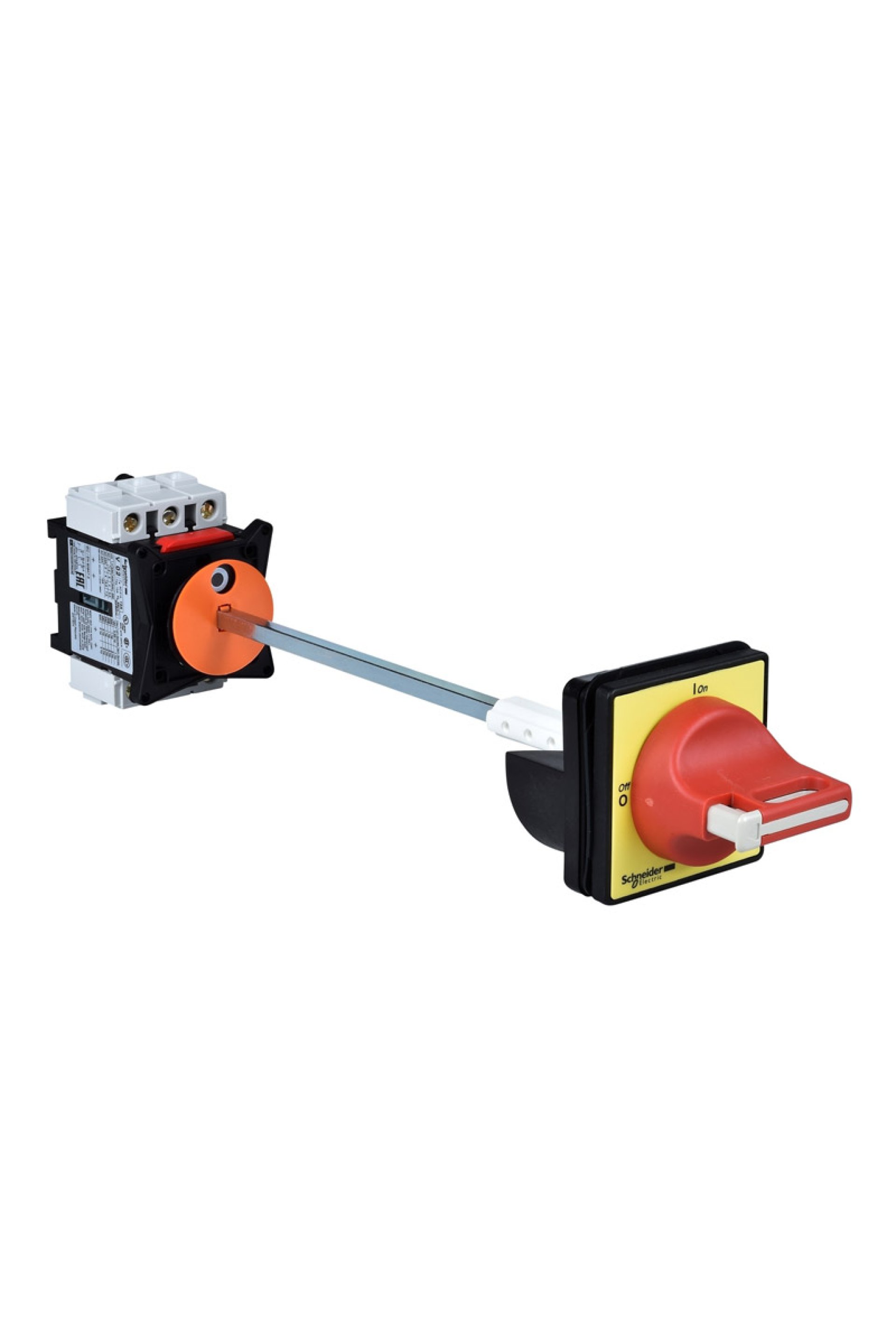

Schneider VCCD01 Tesys Vario Vccd 20A Acil Stop Anahtarı

Schneider Acil Stop Anahtarı Ürün Özellikleri Menzil : TeSys Ürün adı : TeSys VARIO Cihaz Kısa Adı : VCCD Ürün tipi : Acil durdurma yük ayırıcısı Tamamlayıcı Özellikler Cihaz kompozisyonu : Anahtar Montaj desteği : Kol: kapı Montaj yöntemi : Delikile 22,5 mm için kol Performans seviyesi : Yüksek performans Kutup sayısı : 3P İletişim Türü ve Kompozisyonu : 3 NA [UE] IEC olarak derecelendirilmiş operasyonel voltaj : 690 V AC 50/60 Hz W'de IEC Operasyonel Gücü derecelendirildi : 11 kW -de 690 V (AC-23A) 3 kW -de 230...240 V (AC-3) 4 kW -de 400...415 V (AC-3) 5,5 kW -de 500 V (AC-3) 7,5 kW -de 500 V (AC-23A) 7,5 kW -de 690 V (AC-3) 4 kW -de 230...240 V (AC-23A) 5,5 kW -de 400...415 V (AC-23A) [Ie] Nominal çalışma akımı : 11 A AC-23 Ue: 400 V [İth] Geleneksel serbest hava termal akımı : 20 A [ITHE] Geleneksel kapalı termal akım : 16 A Kapasite Yapma (i rms) : 200 A -de 400 V AC-21A 200 A -de 400 V AC-22A 200 A -de 400 V AC-23A Kapasiteyi aşmak : 200 A -de 400 V (AC-21A) 200 A -de 400 V (AC-22A) 200 A -de 400 V (AC-23A) Nominal Koşullu Kısa Devre Akımı : 10 kA -de 400 V - ilgili sigorta 20 A aM 10 kA -de 400 V - ilgili sigorta 20 A gG [Icm] Nominal kısa devre yapma kapasitesi : 1 kA -de 400 V Itepe'de [Icw] Anma kısa süreli dayanma akımı : 300 A -de 400 V 1 s [UIMIM] Nominal Dürtü dayanıklı voltaj : 8 kV İzolasyon için uygunluk : Evet Ağ tipi : DC AC Aralıklı görev sınıfı : 30 Kontrol tipi : Döner kol Döner sap montaj stili : Uzatmalı Halle renk : Kırmızı Tutma Ön tabak rengi : Sarı Döner sap padlocking : 1 ila 3 asmalı kilit 4…8 mm İşaretleme : 0 - 1 Mekanik dayanıklılık : 100000 döngü Elektrik dayanıklılığı : 100000 döngü AC-21 30000 döngü DC-1...5 IEC terminal bağlantısı : Güç devresi: vida kelepçesi terminalleri kablo 10 mm² - kablo sertligi: katı Güç devresi: vida kelepçesi terminalleri kablo 6 mm² - kablo sertligi: esnek - Kablo uçlu Sıkma torku : Güç devresi: 2,1 N.m - üzerinde vida kelepçesi terminalleri Temel boyut : 60 x 60 mm Yükseklik : 74 mm Genişlik : 60 mm Ürün ağırlığı : 0,392 kg Ortam Koşulları Standartlar : IEC 60947-3 Ürün sertifikaları : CCC CSA GL UL UKCA Koruma derecesi : IP20 'e uygun IEC 60529 IP65 Koruyucu tedavi : TC Mekanik sağlamlık : Titreşimler 10...150 Hz (1 gn) 'e uygunIEC 60068-2-6 Şoklar 11 ms (30 Gn) 'e uygunIEC 60068-2-27 Çalışma için ortam hava sıcaklığı : -20…50 °C Yangın direnci : 960 °C 'e uygun IEC 60695-2-1 Uyumluluk kodu : Ana yük ayırıcı
