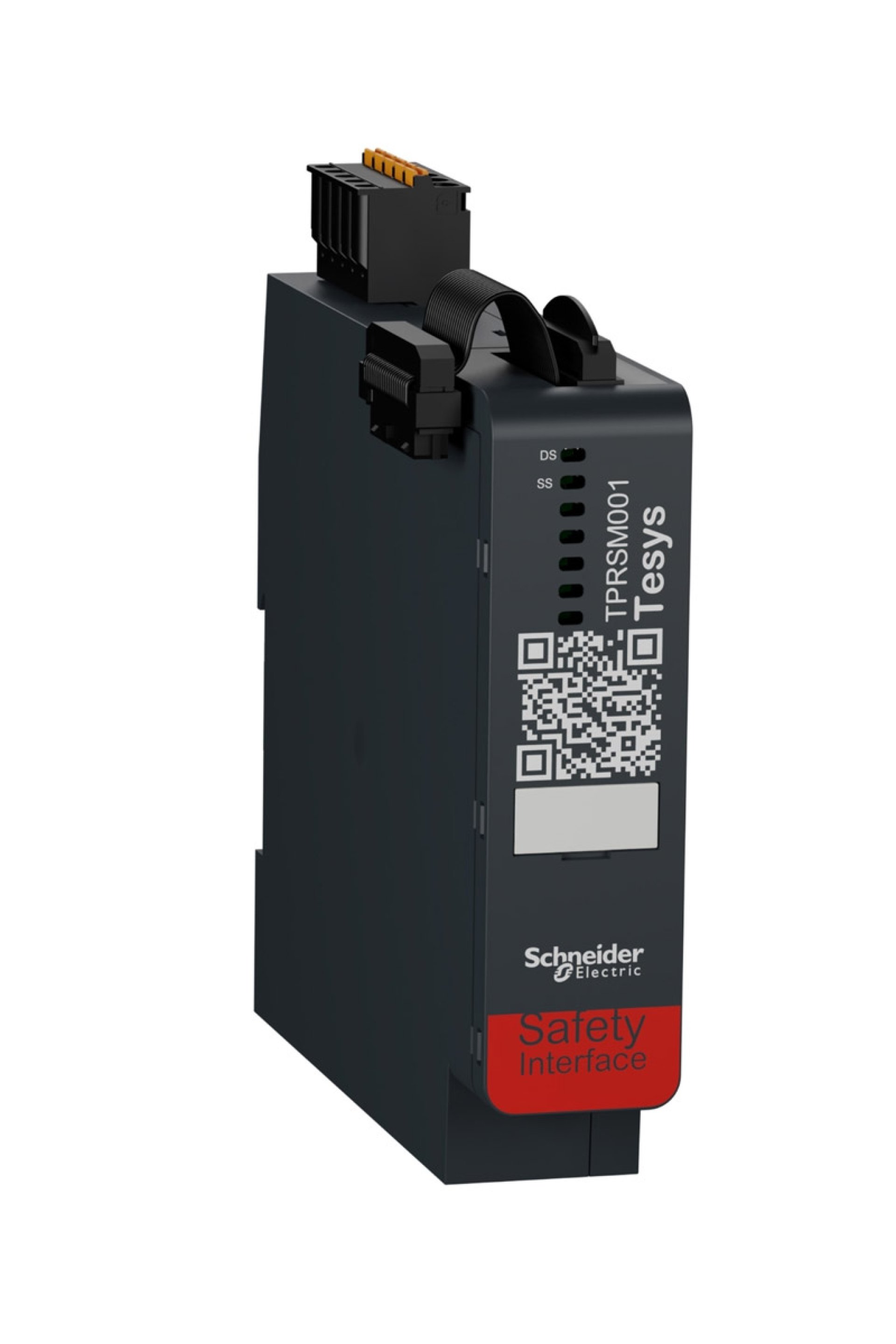

Schneider Güç Arayüz Modülü Ürün Özellikleri Seri : TeSys Ürün grubu : TPRSM Ürün uyumluluğu : TPRBC hat birleştirici [Ue] nominal çalışma voltajı : Giriş/çıkış devresi: 24 V DC [Ui] nominal yalıtım voltajı : Giriş/çıkış devresi: 50 V [Uimp] nominal darbe dayanım voltajı : 2 kV için giriş/çıkış devresi 'e uygunIEC 60947-1 Aşırı gerilim kategorisi : III Giriş tipi : Izole anahtarlama girişi için safe stop Giriş gerilimi : 15...28.8 V DC durum 1 Çıkış tipi : Röle anlık açma, 1 NA devre(ler), potansiyelsiz Çıkış termal akımı : 8 A için röle çıkışı Koruma tipi : Harici sigorta, 8 A gG sigorta için röle çıkışı Yerel sinyalleme : DS (device status): 1 LED (yeşil/kırmızı) Tamamlayıcı Özellikler Akım tüketimi : 10 mA W cinsinden güç dağılımı : 0,7 W maksimum Güvenlik fonksiyonu : Güvenli durdurma uygun IEC 60204-1 Güvenlik Bütünlüğü Seviyesi : SIL 2 'e uygun IEC 61508 SILCL 2 'e uygun IEC 62061 PL = d 'e uygun ISO 13849-1 Standartlar : UL 60947-5-1 IEC 60947-5-1 Ürün sertifikaları : EAC (pending) UL CSA Montaj modu : Yatay ve dikey (35 mm simetrik ray) Bağlantılar - terminaller : Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz Kontrol devresi: çıkarılabilir yaylı terminal bloğu 5 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile Genişlik : 25 mm Yükseklik : 118 mm Derinlik : 114 mm Ürün ağırlığı : 0,159 kg Ortam Koşulları Depolama için ortam hava sıcaklığı : -25…70 °C Çalışma için ortam hava sıcaklığı : -10…60 °C Bağıl nem : 5…95 % Çalışma yüksekliği : 0...2000 m değer kaybı olmadan IP koruma derecesi : IP20 Kirletme derecesi : 2 Koruyucu bakım : TC Yangına dayanıklılık : 960 °C 'e uygun UL 94 Darbe dayanımı : 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 Titreşim direnci : 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygun IEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygun IEC 60068-2-6 Elektromanyetik uyumluluk : Elektrostatik deşarj, seviye 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2) Yayılmalı RF alanları, seviye 3 (10 V/m) (EN/IEC 61000-4-3) Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4) Kesinti bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-5)
