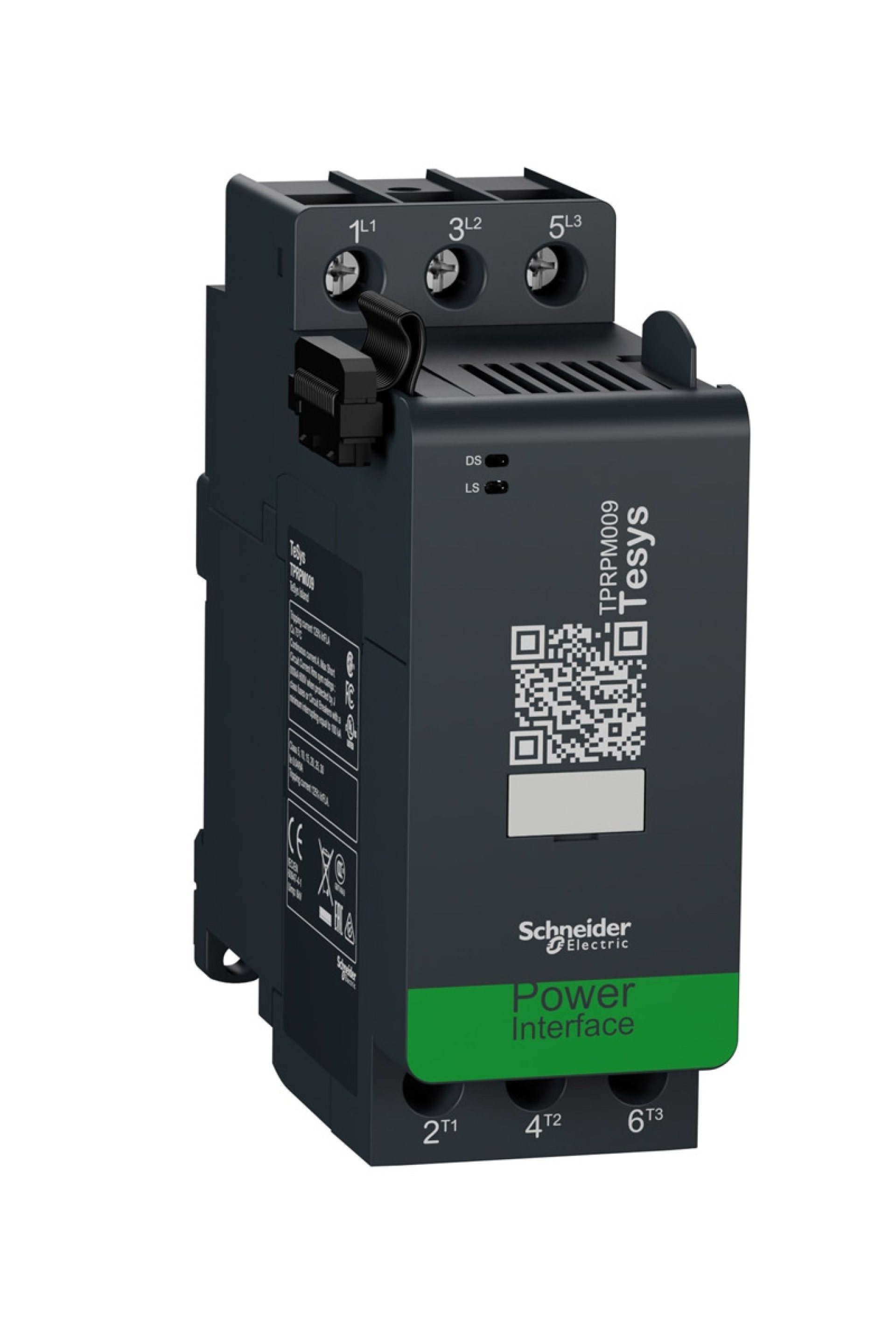

Schneider TPRPM009 Tesys Island 9A 4kW Güç Arayüz Modülü

Schneider Güç Arayüz Modülü Ürün Özellikleri Ürün serisi : TeSys Ürün grubu : TPRPM Ürün ya da bileşen tipi : Güç modülü Ürün uyumluluğu : TPRBC hat birleştirici Kutup açıklaması : 3P Motor gücü kW : 2,2 kW -de 230 V AC 50 Hz Motor Gücü HP (UL / CSA) : 0,33 hp -de 120 V AC 60 Hz için 1 faz motorlar 1 hp -de 240 V AC 60 Hz için 1 faz motorlar 2 hp -de 208 V AC 60 Hz için 3 faz motorlar 2 hp -de 240 V AC 60 Hz için 3 faz motorlar 5 hp -de 480 V AC 60 Hz için 3 faz motorlar 7,5 hp -de 600 V AC 60 Hz için 3 faz motorlar [Ue] nominal çalışma voltajı : <= 690 V AC 47...63 Hz [Ie] nominal çalışma akımı : 9 A 50 °C) -de <= 440 V AC-3 15 A 50 °C) -de <= 440 V AC-1 [Ith] klasik açık hava termik akımı : 15 A -de <50 °C [Ui] nominal yalıtım voltajı : 690 V 'e uygun IEC 60947-4-1 600 V 'e uygun UL 60947-4-1 600 V 'e uygun CSA C22.2 No 60947-4-1 [Uimp] nominal darbe dayanım voltajı : 6 kV Aşırı gerilim kategorisi : III Termal koruma ayar aralığı : 0,18…9 A Asiri yük açma sinifi : Sınıf 5…30 Akım tüketimi : 60 mA W cinsinden güç dağılımı : 0,6 W Ie'de Tamamlayıcı Özellikler Yerel sinyalleme : DS (device status): 1 LED (yeşil/kırmızı) LS (load status): 1 LED (yeşil/kırmızı) Standartlar : EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 Ürün sertifikaları : CCC CSA EAC UL Montaj modu : Yatay ve dikey (35 mm simetrik DIN rayı) Bağlantılar - terminaller : Vidalı-kelepçe terminalleri 1 kablo(lar) 1…4 mm² (AWG 16...AWG 12)sert Vidalı-kelepçe terminalleri 2 kablo(lar) 1…4 mm² (AWG 16...AWG 12)sert Vidalı-kelepçe terminalleri 1 kablo(lar) 1,5…4 mm² (AWG 16...AWG 12)esnek kablo uçsuz Vidalı-kelepçe terminalleri 2 kablo(lar) 1,5…4 mm² (AWG 16...AWG 12)esnek kablo uçsuz Vidalı-kelepçe terminalleri 1 kablo(lar) 1…4 mm² (AWG 16...AWG 12)esnek ile Vidalı-kelepçe terminalleri 2 kablo(lar) 1…2,5 mm² (AWG 16...AWG 14)esnek ile Sıkma torku : 1,7 N.m - tornavidayla düz Ø 6 mm 1,7 N.m - tornavidayla Philips No 2 Genişlik : 45 mm Yükseklik : 121 mm Derinlik : 115 mm Ürün ağırlığı : 0,255 kg Ortam Koşulları Depolama için ortam hava sıcaklığı : -25…70 °C Çalışma için ortam hava sıcaklığı : -10…50 °C değer kaybı olmadan 50…60 °C akım değer kaybı ile Bağıl nem : 5…95 % Çalışma yüksekliği : 0...2000 m değer kaybı olmadan IP koruma derecesi : IP20 Kirletme derecesi : 2 Koruyucu bakım : TC Yangına dayanıklılık : 960 °C 'e uygun UL 94 850 °C 'e uygun IEC 60695-2-1 650 °C 'e uygun IEC 60695-2-12 Darbe dayanımı : 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 Titreşim direnci : 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygun IEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygun IEC 60068-2-6 Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi, seviye 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2) Radiated RF field immunity test, seviye 3 (10 V/m) (EN/IEC 61000-4-3) Fast transient immunity test, seviye 4 (4 kV) (EN/IEC 61000-4-4) Kesinti bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-5) Kesinti bağışıklık testi, seviye 4 (4 kV) (EN/IEC 61000-4-5) Conducted RF disturbance immunity test (20 V) (EN/IEC 61000-4-6)
