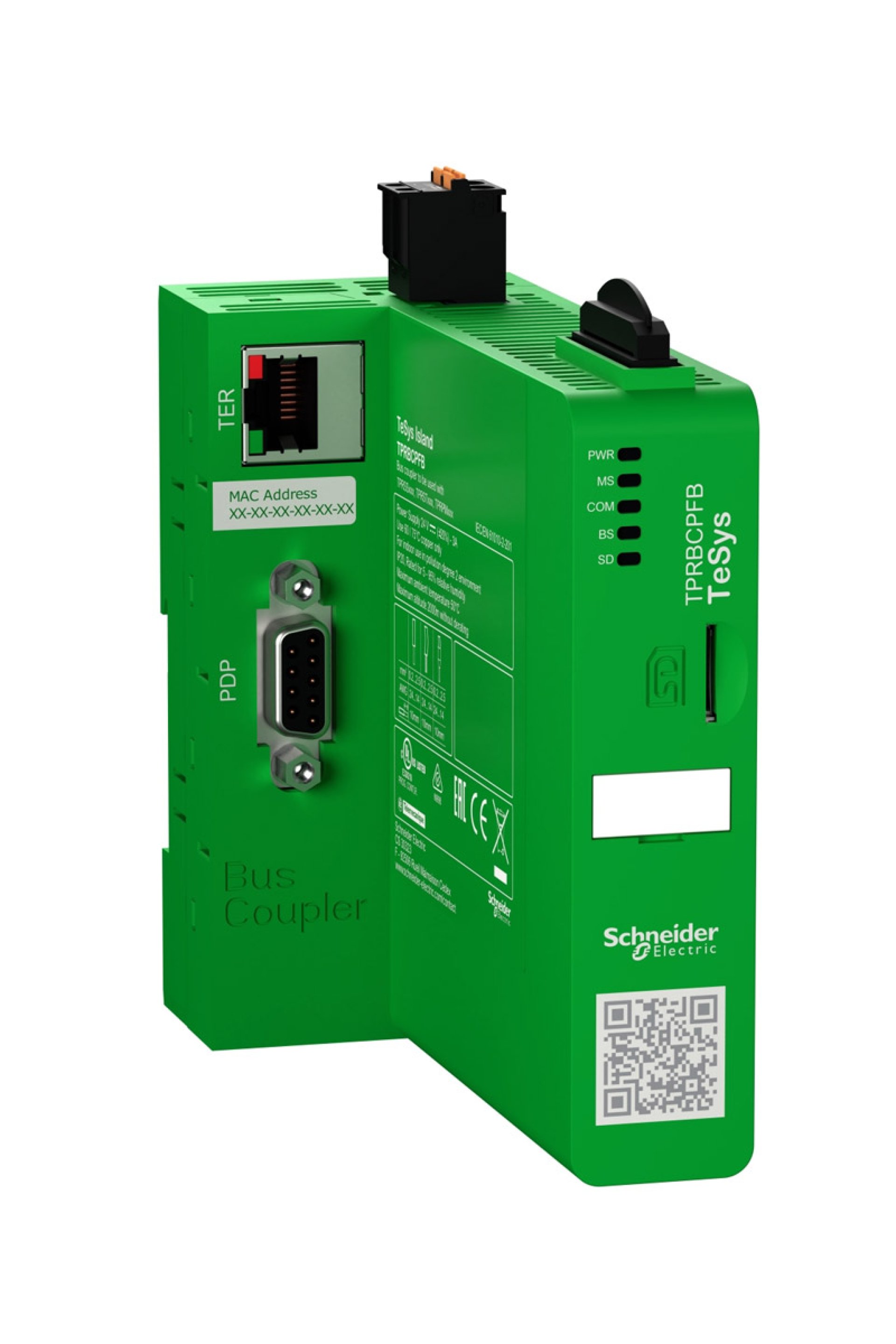

Schneider TPRBCPFB Tesys Island Profibus Haberleşme Modülü

Schneider Haberleşme Modülü Ürün Özellikleri Seri : TeSys Ürün grubu : TPRBC Ürün ya da bileşen tipi : Hat birleştirici Haberleşme port protokolü : Profibus DP Ürün uyumluluğu : TPRST motor yolverici Entegre bağlantı tipi : 1 SUB-D 9, konnektör female protokolü için Profibus DP, fieldbus port 1 RJ45, konnektör female protokolü için Ethernet TCP/IP, hizmet portu 1 micro SD card port Haberleşme hizmeti : Type 3 data-link layer service için Profibus DHCP istemcisi için Ethernet TCP/IP SNTP client için Ethernet TCP/IP Yerel sinyalleme : 1 LED yeşil/sarıile PWR isaret için güç besleme durumu 1 LED yeşil/kırmızıile MS isaret için modül durumu 1 LED yeşil/kırmızıile COM isaret için network status 1 LED yeşil/kırmızıile BS isaret için internal bus status 1 LED yeşil/kırmızıile SD isaret için SD kart erişimi (SD) [Us] nominal besleme gerilimi : 24 V DC Besleme gerilimi limitleri : 20,4…28,8 V DC Nominal akım : 3 A maksimum Koruma tipi : Harici sigorta, 3 A fast sigorta için güç besleme Ters polarite koruması için güç besleme W cinsinden güç dağılımı : 7 W maksimum Tamamlayıcı Özellikler Standartlar : EN/IEC 60947-4-1 CSA C22.2 No 61010-2-201 UL 61010-2-201 EN/IEC 61010-2-201 Montaj modu : Yatay ve dikey (35 mm simetrik ray) Bağlantılar - terminaller : Güç besleme: çıkarılabilir yaylı terminal bloğu 2 kablo(lar) 2,5 mm² (AWG 14)rigid or flexible Genişlik : 50 mm Yükseklik : 118 mm Derinlik : 114 mm Ürün ağırlığı : 0,204 kg Ortam Koşulları Depolama için ortam hava sıcaklığı : -25…70 °C Çalışma için ortam hava sıcaklığı : -10…60 °C Bağıl nem : 5…95 % Çalışma yüksekliği : 0...2000 m değer kaybı olmadan IP koruma derecesi : IP20 Kirletme derecesi : 2 Koruyucu bakım : TC Yangına dayanıklılık : 960 °C 'e uygun UL 94 Darbe dayanımı : 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 Titreşim direnci : 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygun IEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygun IEC 60068-2-6 Elektromanyetik uyumluluk : Elektrostatik deşarj, seviye 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2) Yayılmalı RF alanları, seviye 3 (10 V/m) (EN/IEC 61000-4-3) Hızlı geçici bağışıklık testi, seviye 3 (1 kV) (EN/IEC 61000-4-4) Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4) Kesinti bağışıklık testi, seviye 3 (1 kV) (EN/IEC 61000-4-5) Kesinti bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-5)
