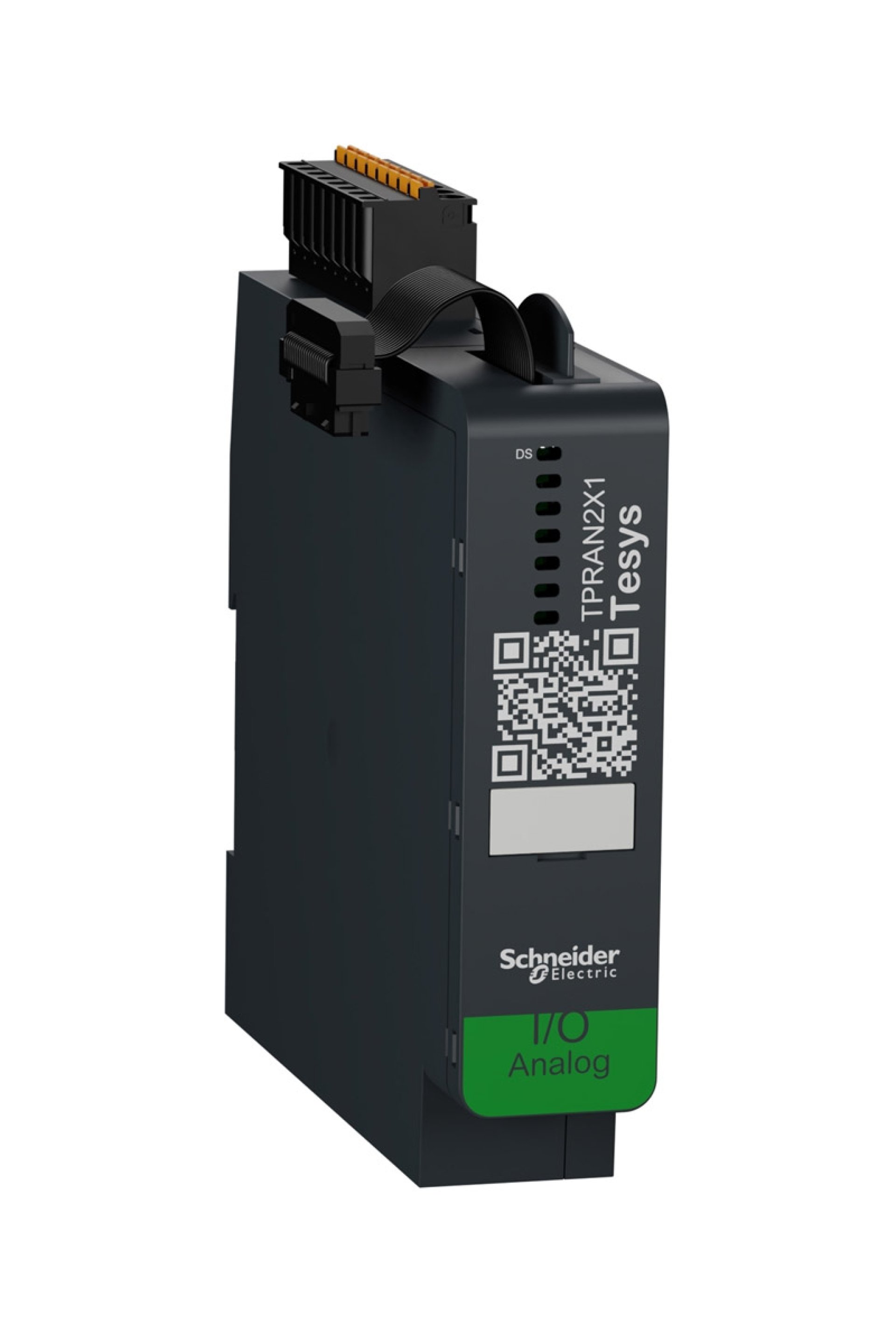

Schneider TPRAN2X1 Tesys Island Analog Modülü

Schneider Analog Modül Ürün Özellikleri Seri : TeSys Ürün grubu : TPRAN Cihaz sunumu : IO module providing 2 analog girişs and 1 analog çıkış Modülün fonksiyonu : Yapılandırılabilir 2 analog girişte voltaj, akım veya sıcaklık ölçümü Ürün uyumluluğu : TPRBC hat birleştirici Analog giriş modülü : 2 Analog giriş tipi : Akım 4...20 mA Ölçüm doğruluğu : ±0.1% tam ölçek ±0.1% tam ölçek ±0.1% tam ölçek ±0.1% pozitif sıcaklık aralığında tam ölçek ±0.4% negatif sıcaklık aralığında tam ölçek Analog giriş çözünürlüğü : 15 bit + işaret Giriş empedansı : <= 50 Ohm akım >= 1 MOhm gerilim >= 1 MOhm termokuplör >= 1 MOhm sıcaklık probu Analog çıkış tipi : Akım 4...20 mA Akım 0...20 mA Gerilim 0...10 V Gerilim - 10...10 V Analog çıkış çözünürlüğü : 4...20 mA, tam ölçek 0...20 mA, tam ölçek 0...10 V, tam ölçek - 10...10 V, tam ölçek Kablonun tipi : Bükümlü blendajlı kablo çifti <30 m için giriş/çıkış devre Yerel sinyalleme : DS (device status): 1 LED (yeşil/kırmızı) Tamamlayıcı Özellikler Akım tüketimi : 160 mA W cinsinden güç dağılımı : 0,5 W maksimum [Uimp] nominal darbe dayanım voltajı : 0,5 kV 'e uygunIEC 61010-1 Standartlar : IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 Ürün sertifikaları : CSA UL EAC (pending) Montaj modu : Yatay ve dikey (35 mm simetrik ray) Bağlantılar - terminaller : Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile Genişlik : 25 mm Yükseklik : 118 mm Derinlik : 114 mm Ürün ağırlığı : 0,172 kg Ortam Koşulları Depolama için ortam hava sıcaklığı : -25…70 °C Çalışma için ortam hava sıcaklığı : -10…60 °C Bağıl nem : 5…95 % Çalışma yüksekliği : 0...2000 m değer kaybı olmadan IP koruma derecesi : IP20 Kirletme derecesi : 2 Koruyucu bakım : TC Yangına dayanıklılık : 960 °C 'e uygun UL 94 Darbe dayanımı : 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 Titreşim direnci : 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygun IEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygun IEC 60068-2-6 Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi, seviye 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2) Yayılmalı RF alanları, seviye 3 (10 V/m) (EN/IEC 61000-4-3) Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4) Kesinti bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-5)
