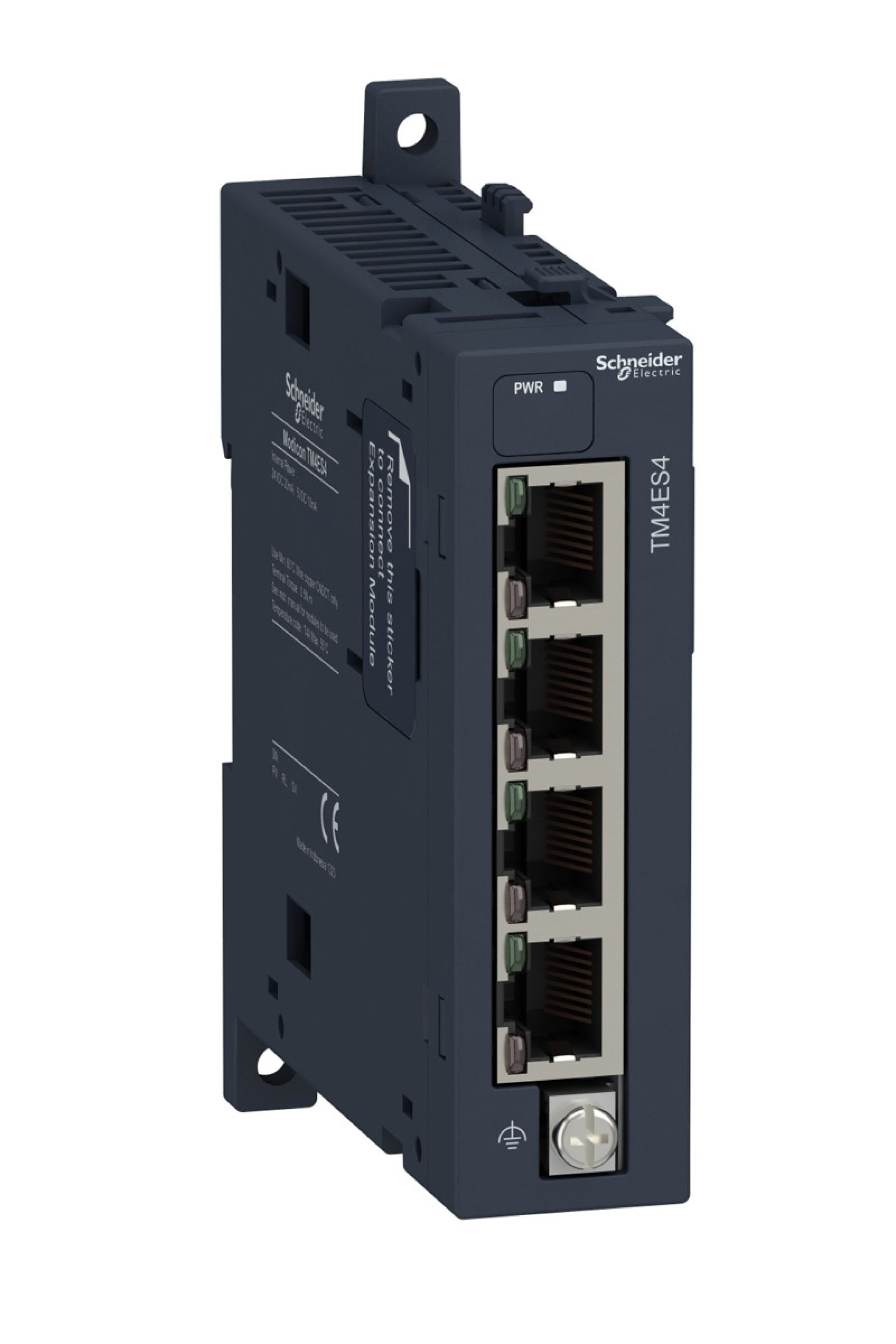

Schneider TM4ES4 Modül Ağı

Schneider Modül Ağı Ürün Özellikleri Ürün ya da bileşen tipi : Ethernet yönetilmeyen anahtar Tamamlayıcı Özellikler Seri uyumluluğu : Modicon M251 Ürün uyumluluğu : Modicon M241 lojik kontrolör Akım tüketimi : 360 mA -de 5 V DC için haberleşme veriyolu Entegre bağlantı tipi : Ethernet: 4 RJ45 konnektör İletim hızı : 10, 100 Mbit/sn Port Ethernet : 10BASE-T/100BASE-TX - 4 port(lar) bakır kablo Web hizmetleri : Web sunucusu Haberleşme hizmeti : Modbus TCP sunucusu Bağlantıların maksimum sayısı : 8 Modbus sunucusu 16 Ethernet/IP cihazı Haberleşme port protokolü : Ethernet IP/Modbus TCP TCP (İletim Denetimi Protokolü) UDP (Kullanıcı Veri Birimi Protokolü) SNMP Yedekleme : Hayır Yerel sinyalleme : PWR: 1 LED (yeşil) Ethernet bağlantısı: kanal başına 1 LED (yeşil/sarı) Ethernet port etkinliği: kanal başına 1 LED (yeşil) Elektrikli bağlantı : RJ45 4 konnektör Ethernet ağı bağlantısı için Vida konnektörü terminal fonksiyonel toprağı bağlamak için İşaretleme : CE Kesinti dayanımı : 1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5 2 kV güç hatları (AC) ortak mod 'e uygunEN/IEC 61000-4-5 2 kV röle çıkışı ortak mod 'e uygunEN/IEC 61000-4-5 1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV güç hatları (AC) diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5 0,5 kV G/Ç diferansiyel mod 'e uygunEN/IEC 61000-4-5 Montaj desteği : Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel Genişlik : 25 mm Yükseklik : 90 mm Derinlik : 90 mm Ürün ağırlığı : 0,125 kg Ortam Koşulları Standartlar : UL 508 EN/IEC 61131-2 Ürün sertifikaları : CULus C-Tick Elektrostatik deşarja direnç : 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 8 kV havada 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 6 kV kontakta 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Hızlı geçici akımlara direnç : 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları) 2 kV 'e uygunEN/IEC 61000-4-4 (röle çıkışı) 1,5 kV 'e uygunEN/IEC 61000-4-4 (G/Ç) 1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı) Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç : 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Elektromanyetik emisyon : Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 60...54 dBμV/m QP -de 30…100 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Yayılmalı emisyonlar - test seviyesi: 24 dBμV/m QP -de 156…165 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 80...50 dμV/m QP -de 150…30000 kHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Yayılmalı emisyonlar - test seviyesi: 54 dBμV/m QP -de 100…2000 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Çalışma için ortam hava sıcaklığı : -10…55 °C yatay kurulum -10…50 °C dikey kurulum Depolama ortam koşulları : -25…70 °C Bağıl nem : 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) IP koruma derecesi : IP20 koruyucu kapak yerindeyken Kirletme derecesi : 2 Çalışma yüksekliği : 0...2000 m Depolama yüksekliği : 0…3000 m Titreşim direnci : 1 mm -de 5…13,2 Hz üzerinde simetrik ray 3 gn -de 8,7…150 Hz üzerinde simetrik ray 1 mm -de 5…13,2 Hz üzerinde panel montajı 0,7 gn -de 13,2…100 Hz üzerinde panel montajı Darbe dayanımı : 15 gn için 11 ms
