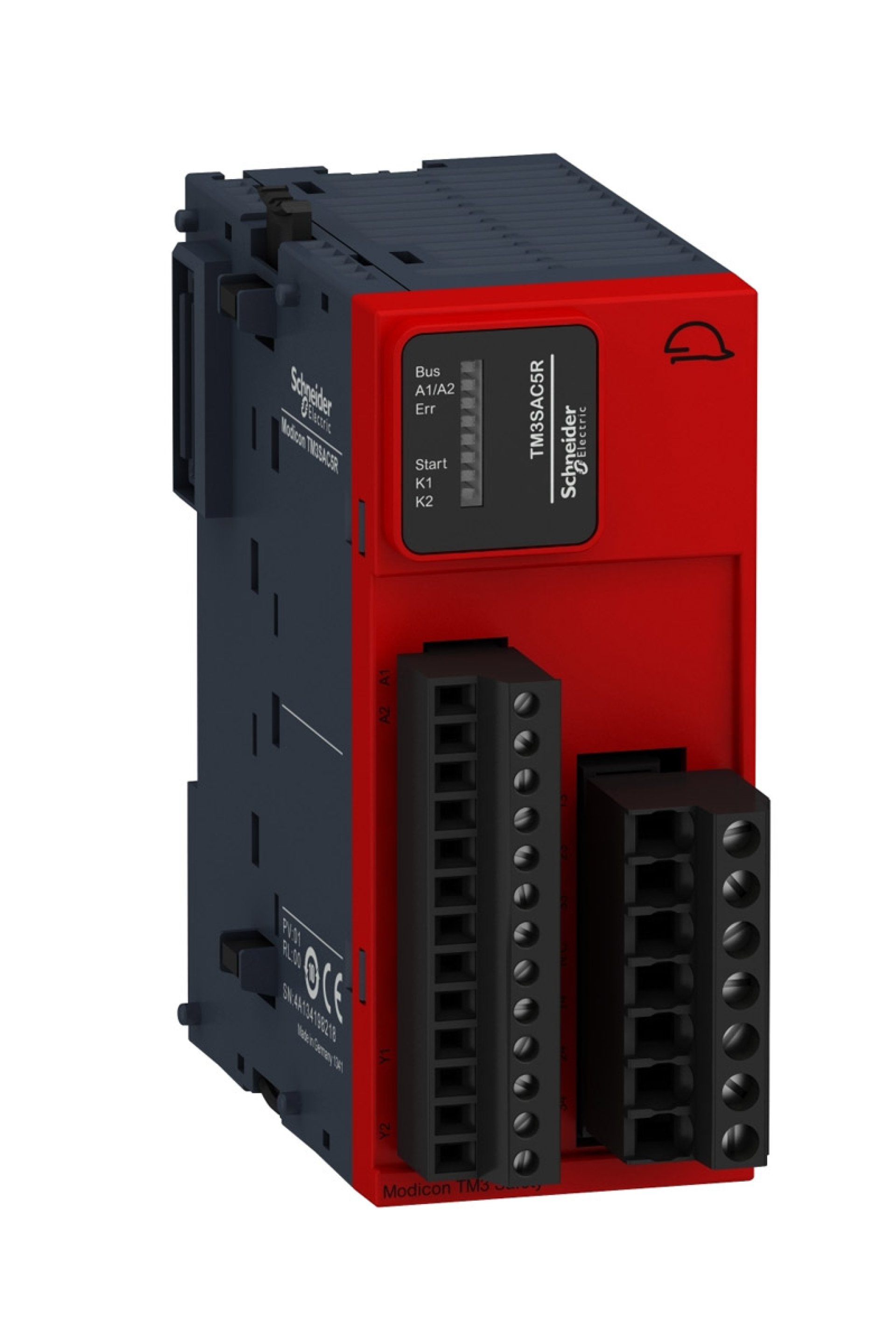

Schneider Electric Güç Modülleri Ürün Özellikleri Ürün serisi : Modicon TM3 Güvenlik Ürün ya da bileşen tipi : Güvenlik modülü Ürün grubu : TM3SAC Güvenlik modülü uygulaması : Acul durdurma ve anahtar izleme için Modülün fonksiyonu : Acil durdurma izleme 1 kanallı kablolama Güvenlik seviyesi : PL d/kategori 3 değerine erişebilir 'e uygunEN/ISO 13849-1: 2008 Tamamlayıcı Özellikler Güvenlik güvenilirlik verisi : DC = % 95 'e uygunEN/ISO 13849-1 PFHd = 5E-9 1/h 'e uygunIEC 61508-1 1 işlem/saat DC-13 24 V DC, <4 A PFHd = 30E-9 1/h 'e uygunIEC 61508-1 60 işlem/saat DC-13 24 V DC, <1 A MTTFd = 500 yıl 'e uygunEN/ISO 13849-1 1 işlem/saat DC-13 24 V DC, <4 A MTTFd = 85 yıl 'e uygunEN/ISO 13849-1 60 işlem/saat DC-13 24 V DC, <1 A SFF = % 95 'e uygunIEC 61508-1 HFT = 1 'e uygunIEC 61508-1 Tip = A 'e uygunIEC 61508-1 Girişler arasında senkronizasyon süresi : Sınırsız Bağlantılar - terminaller : Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,2...1 x 2,5 mm² esnek kablo uçsuz 13-14, 23-24, 33-34 Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,2...1 x 2,5 mm² katı kablo uçsuz 13-14, 23-24, 33-34 Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 2,5 mm² esnek kablo uçlu, şevli 13-14, 23-24, 33-34 Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 2,5 mm² esnek kablo uçlu, şevsiz 13-14, 23-24, 33-34 Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,2...2 x 1,5 mm² esnek kablo uçsuz 13-14, 23-24, 33-34 Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,2...2 x 1,5 mm² katı kablo uçsuz 13-14, 23-24, 33-34 Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,25...2 x 1 mm² esnek kablo uçlu, şevsiz 13-14, 23-24, 33-34 Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,5...2 x 1,5 mm² esnek kablo uçlu, çift şevli 13-14, 23-24, 33-34 Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,14...1 x 1,5 mm² esnek kablo uçsuz diğer terminaller Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,14...1 x 1,5 mm² katı kablo uçsuz diğer terminaller Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 0,5 mm² esnek kablo uçlu, şevli diğer terminaller Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 1,5 mm² esnek kablo uçlu, şevsiz diğer terminaller Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,14...2 x 0,5 mm² esnek kablo uçsuz diğer terminaller Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,14...2 x 0,75 mm² katı kablo uçsuz diğer terminaller Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,25...2 x 0,34 mm² esnek kablo uçlu, şevsiz diğer terminaller Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,5 mm² esnek kablo uçlu, çift şevli diğer terminaller Çıkış tipi : Röle anlık açma, 3 NA devre(ler), potansiyelsiz Güvenlik devrelerinin sayısı : 3 NA için röle anlık açma Maksimum anahtarlama gerilimi : 230 V kullanim kategorisi AC-15 -de 50 Hz (röle anlık açma) 24 V kullanim kategorisi DC-13 (röle anlık açma) [Us] nominal besleme gerilimi : 24 V - 15...20 % DC W cinsinden güç tüketimi : 0,2 W -de 5 V DC 3,6 W -de 24 V DC Kontrol devresi gerilimi : 24 V DC Cihazlar arasındaki maksimum kablo mesafesi : 30 m Kesme kapasitesi : 360 VA bekleme AC-15 B300 röle çıkışı 3600 VA kalkış AC-15 B300 röle çıkışı Kesme kapasitesi : 4 A 24 V 50 ms DC-13 röle çıkışı Çıkış termal akımı : Röle başına 6 A için röle çıkışı [Ith] klasik açık hava termik akımı : 18 A Ilgili Sigorta Dezeri : 4 A gG veya gL için röle çıkışı 'e uygunEN/IEC 60947-5-1 6 A hızlı çalışan için röle çıkışı 'e uygunEN/IEC 60947-5-1 Minimum çıkış akımı : 10 mA için röle çıkışı Çıkış gerilimi : 10 V röle çıkışı Giriş açıkında maksimum yanıt süresi : 40 ms [Ui] nominal yalıtım voltajı : 300 V (kirlilik derecesi 2) 'e uygunIEC 60647-5-1 [Uimp] nominal darbe dayanım voltajı : 4 kV asiri gerilim kategorisi III 'e uygun IEC 60647-5-1 Akım tüketimi : 100 mA -de 24 V DC harici besleme (açık durumda) Yerel sinyalleme : Kullanıcı: 6 LED (yeşil/kırmızı) Elektrikli bağlantı : Vidalı terminal Standartlar : EN/ISO 13849-1:2008 EN/ISO 13849-2:2012 EN/IEC 62061:2005 EN/IEC 61508:2010 EN/IEC 60947-5-1:2010 EN/IEC 61131-2:2007 EN/IEC 60204-1:2005 EN/IEC 60204-1:2009/A1 IEC 61010-1:2010 EN 50581:2012 Ürün sertifikaları : TÜV CSA 61010-2-201 (beklemede) CSA Haz Loc Sınıf 1 Bölüm 2 (beklemede) RCM ANSI Haz Loc Sınıf 1 Bölüm 2 (beklemede) EAC UL 61010-2-201 İşaretleme : EFUP 10 RCM CSA UL TÜV CE EAC Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi - test seviyesi: 8 kV (hava deşarjı) 'e uygunEN/IEC 61000-4-2 Elektrostatik deşarj bağışıklık testi - test seviyesi: 6 kV (kontak deşarjı) 'e uygunEN/IEC 61000-4-2 Elektromanyetik alanlara duyarlılık - test seviyesi: 10 V/m (80 MHz to 1 GHz) 'e uygunEN/IEC 61000-4-3 Elektromanyetik alanlara duyarlılık - test seviyesi: 3 V/m (1,4 GHz...2 GHz) 'e uygunEN/IEC 61000-4-3 Elektromanyetik alanlara duyarlılık - test seviyesi: 1 V/m (2 GHz...3 GHz) 'e uygunEN/IEC 61000-4-3 Güç frekansındaki manyetik alan - test seviyesi: 30 A/m (50...60 Hz) 'e uygunEN/IEC 61000-4-8 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 3 kV (güç hatları (DC)) 'e uygunEN/IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 2 kV (G/Ç) 'e uygunEN/IEC 61000-4-4 1,2/50 µs şok dalgaları bağışıklık testi - test seviyesi: 1 kV (güç hatları (DC)) 'e uygunEN/IEC 61000-4-5 Iletimli RF kesintileri - test seviyesi: 10 V (0,15...80 MHz) 'e uygunEN/IEC 61000-4-6 Yayılmalı emisyon - test seviyesi: 40 dBµV/m (24 V)sınıf A 'e uygunEN 55011 Yayılmalı emisyon - test seviyesi: 47 dBµV/m (24 V)sınıf A 'e uygunEN 55011 Montaj desteği : Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Duvar ekli bağlantı elemanları kullanılarak montaj Yükseklik : 94 mm Derinlik : 73 mm Genişlik : 43,7 mm Ürün ağırlığı : 0,19 kg Ortam Koşulları Standartlar : EN 1088/ISO 14119 EN/ISO 13850 EN/IEC 60947-1 EN 60204-1 EN/IEC 60947-5-1 Elektrostatik deşarja direnç : 8 kV havada 'e uygunEN/IEC 61000-4-2 6 kV kontakta 'e uygunEN/IEC 61000-4-2 Hızlı geçici akımlara direnç : 3 kV için güç hatları (DC) (DC) 'e uygunEN/IEC 61000-4-4 2 kV için G/Ç hatları 'e uygunEN/IEC 61000-4-4 Kesinti dayanımı : 1 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5 DC 1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5 DC Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç : 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 Elektromanyetik emisyon : Yayılmalı emisyonlar - test seviyesi: 50 dBµV/m sınıf A 24 V DC) -de 30…230 Hz 'e uygunIEC 61131-3 Yayılmalı emisyonlar - test seviyesi: 57 dBµV/m sınıf A 24 V DC) -de 230…1000 Hz 'e uygunIEC 61131-3 Çalışma için ortam hava sıcaklığı : -10…55 °C yatay kurulum Depolama ortam koşulları : -25…70 °C Bağıl nem : 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) Kirletme derecesi : 2 Çalışma yüksekliği : 0...2000 m Depolama yüksekliği : 0…3000 m Titreşim direnci : ± 3,5 mm (f= 5…150 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 15 gn için 11 ms 'e uygunIEC 60068-2-27 Mekanik dayanıklılık : Darbeler 6 ms 300 şok (25 gn) 'e uygun IEC 60068-2-27
