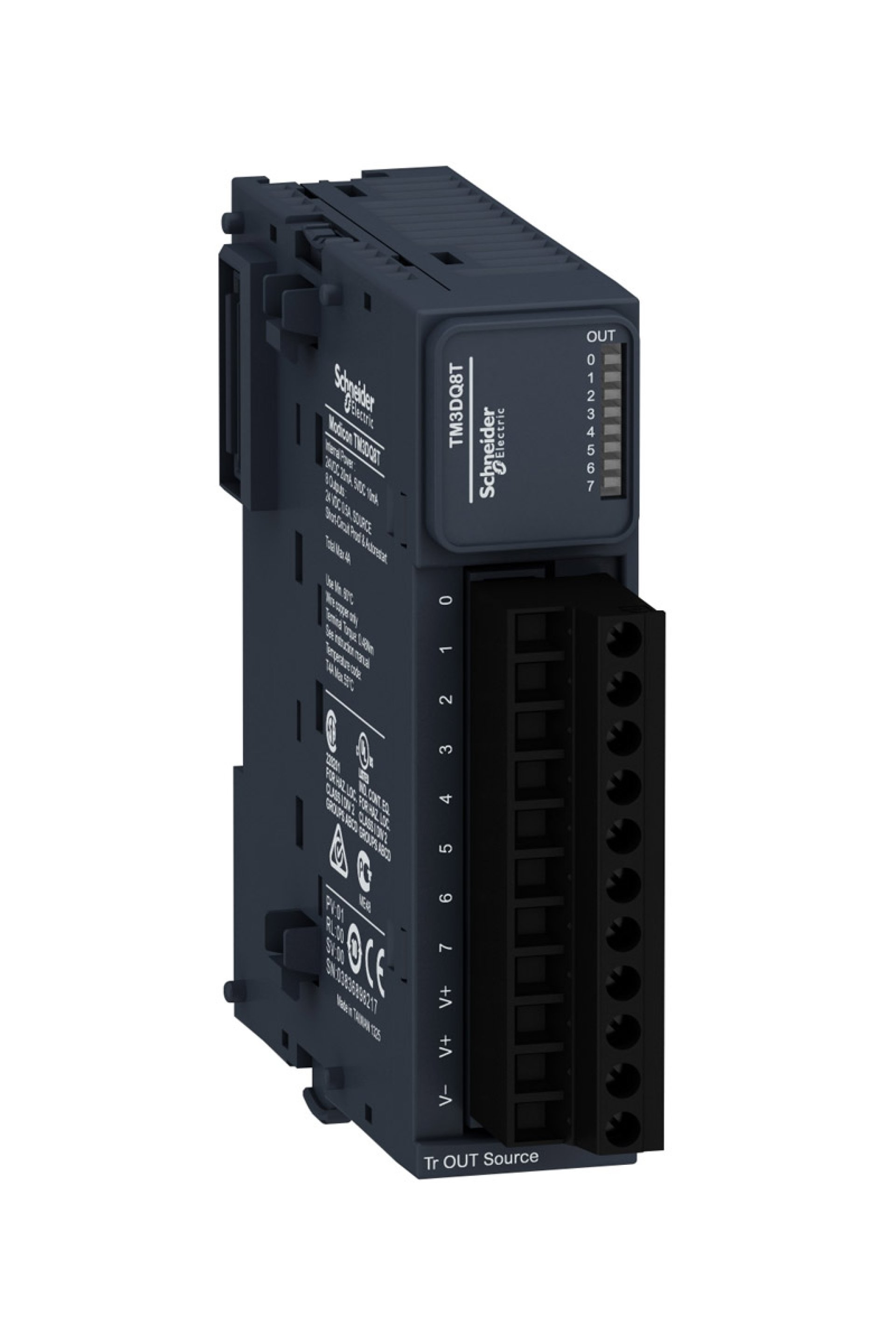

Schneider TM3DQ8T Dijital Çıkış Modülü

Schneider Electric Güç Modülleri Ürün Özellikleri Ürün serisi : Modicon TM3 Ürün ya da bileşen tipi : Dijital çıkış modülü Seri uyumluluğu : Modicon M241 Dijital çıkış tipi : Transistör Dijital çıkış sayısı : 8 Dijital çıkış lojiği : Pozitif lojik (kaynak) Dijital çıkış gerilimi : 24 V DC için transistör çıkışı Dijital çıkış akımı : 500 mA için transistör çıkışı Tamamlayıcı Özellikler Dijital G/Ç sayısı : 8 Akım tüketimi : 5 mA -de 5 V DC bara konnektörü üzerinden (kapalı durumda) Yanıt süresi : 450 µs (açma) 450 µs (kapama) Maximum leakage current : 0,1 mA için transistör çıkışı Maximum voltage drop : <0,4 V Maximum tungsten load : <3 W için transistör çıkışı Yerel sinyalleme : Çıkış durumu: kanal başına 1 LED (yeşil) Elektrikli bağlantı : 11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar için Maximum cable distance between devices : Ekransız kablo: <30 m için transistör çıkışı Yalıtım : Çıkış ve dahili lojik arasında -de 500 V AC Çıkışlar arasında yalıtımsız İşaretleme : CE Montaj desteği : Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel Yükseklik : 90 mm Derinlik : 84,6 mm Genişlik : 27,4 mm Ürün ağırlığı : 0,76 kg Ortam Koşulları Standartlar : EN/IEC 61131-2 EN/IEC 61010-2-201 Ürün sertifikaları : C-Tick CULus Elektrostatik deşarja direnç : 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 Elektromanyetik alanlara direnç : 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 Manyetik alanlara direnç : 30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8 Hızlı geçici akımlara direnç : 1 kV için G/Ç 'e uygunEN/IEC 61000-4-4 Kesinti dayanımı : 1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 DC Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç : 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Elektromanyetik emisyon : Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 Çalışma için ortam hava sıcaklığı : -10…35 °C dikey kurulum -10…55 °C yatay kurulum Depolama ortam koşulları : -25…70 °C Bağıl nem : 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) IP koruma derecesi : IP20 koruyucu kapak yerindeyken Kirletme derecesi : 2 Çalışma yüksekliği : 0...2000 m Depolama yüksekliği : 0…3000 m Titreşim direnci : 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde panel 3 gn -de 8,4…150 Hz üzerinde panel Darbe dayanımı : 15 gn için 11 ms
