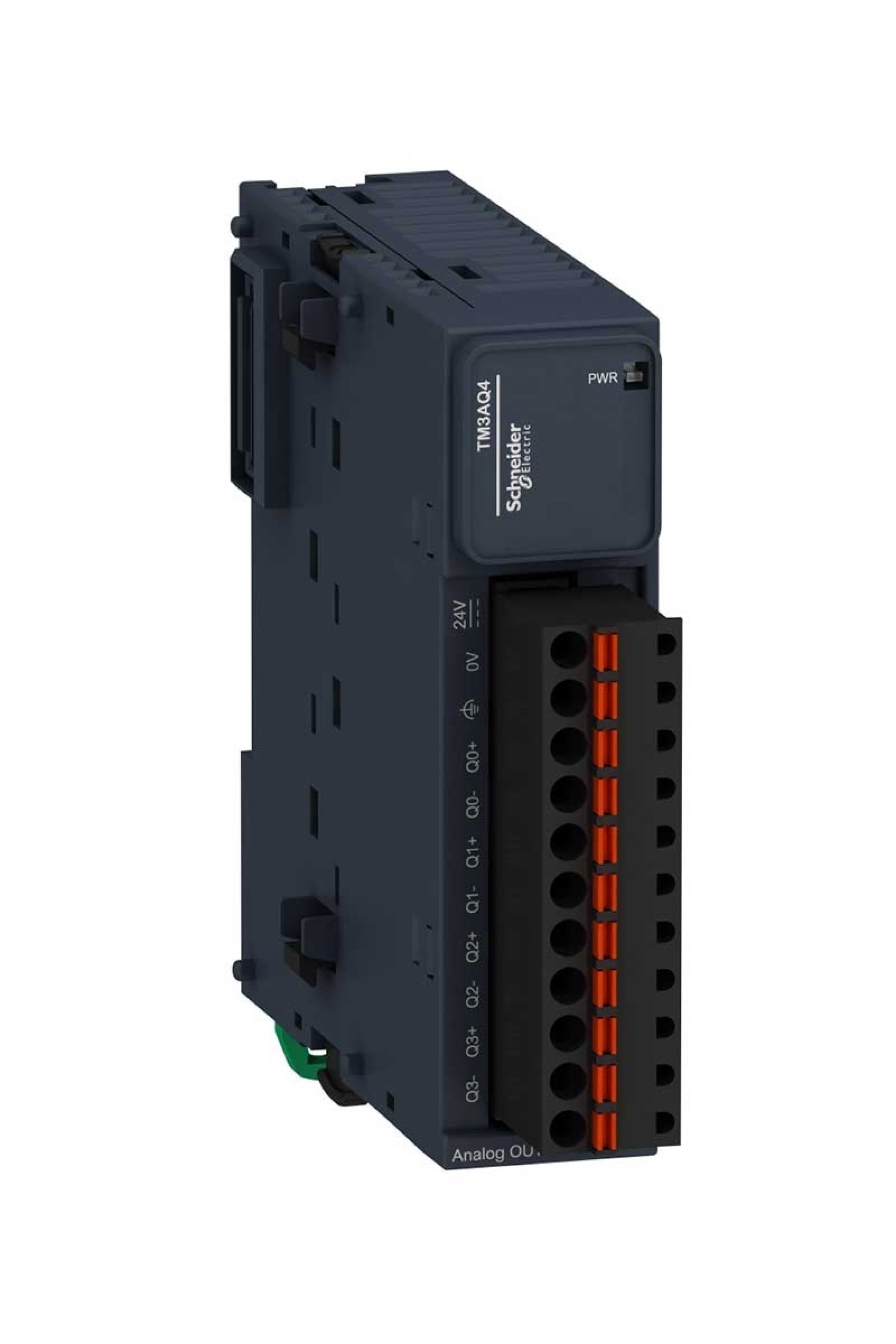

Schneider Analog Çıkış Modülü Ürün Özellikleri Ürün serisi : Modicon TM3 Ürün ya da bileşen tipi : Analog çıkış modülü Seri uyumluluğu : Modicon M221 Analog çıkış sayısı : 4 Analog çıkış tipi : Akım: 4...20 mA Tamamlayıcı Özellikler Analog giriş çözünürlüğü : 12 bit 11 bit + işaret Analog çıkış çözünürlüğü : 12 bit 11 bit + işaret LSB değeri : 2,44 mV 0...10 Vgerilim 4,88 mV - 10...10 Vgerilim 4,88 µA 0...20 mAakım 3,91 µA 4...20 mAakım Yük tipi : Dirençli Ohm cinsinden yük empedansı : 1 kOhm gerilim 300 Ohm akım Stabilizasyon süresi : 1 ms Dönüşüm süresi : 1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi Mutlak doğruluk hatası : Tam ölçeğin +/- % 1'i Tam ölçeğin +/- %0,2'si -de 25 °C Sıcaklık sapması : +/- 0,01 %FS/°C Tekrarlama doğruluğu : +/- 0,4 %FS Doğrusal olmama : +/- 0,2 %FS Çıkış dalgalanması : 20 mV Çapraz karışma : <= 1 LSB [Us] nominal besleme gerilimi : 24 V DC Besleme gerilimi limitleri : 20,4…28,8 V Kablonun tipi : Bükümlü blendajlı kablo çifti <30 m için çıkış devre Akım tüketimi : 40 mA -de 5 V DC bara konnektörü üzerinden yüksüz 50 mA -de 5 V DC bara konnektörü üzerinden tam yük 50 mA -de 24 V DC harici besleme aracılığıyla yüksüz 125 mA -de 24 V DC harici besleme aracılığıyla tam yük Yerel sinyalleme : PWR: 1 LED (yeşil) Elektrikli bağlantı : 11 x 2,5 mm² çıkarılabilir yaylı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar ve besleme için Yalıtım : Çıkış ve besleme arasında -de 1500 V AC Çıkış ve dahili lojik arasında -de 500 V AC İşaretleme : CE Kesinti dayanımı : 1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV çıkış ortak mod 'e uygunEN/IEC 61000-4-5 Montaj desteği : Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel Yükseklik : 90 mm Derinlik : 70 mm Genişlik : 23,6 mm Ürün ağırlığı : 0,1 kg Ortam Koşulları Standartlar : EN/IEC 61010-2-201 EN/IEC 61131-2 Elektrostatik deşarja direnç : 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 Hızlı geçici akımlara direnç : 1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç) Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç : 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Elektromanyetik emisyon : Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 Mikro kırılmalara bağışıklık : 10 ms Çalışma için ortam hava sıcaklığı : -10…55 °C yatay kurulum -10…35 °C dikey kurulum Depolama ortam koşulları : -25…70 °C Bağıl nem : 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) IP koruma derecesi : IP20 Kirletme derecesi : 2 Çalışma yüksekliği : 0...2000 m Depolama yüksekliği : 0…3000 m Titreşim direnci : 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı Darbe dayanımı : 15 gn için 11 ms
