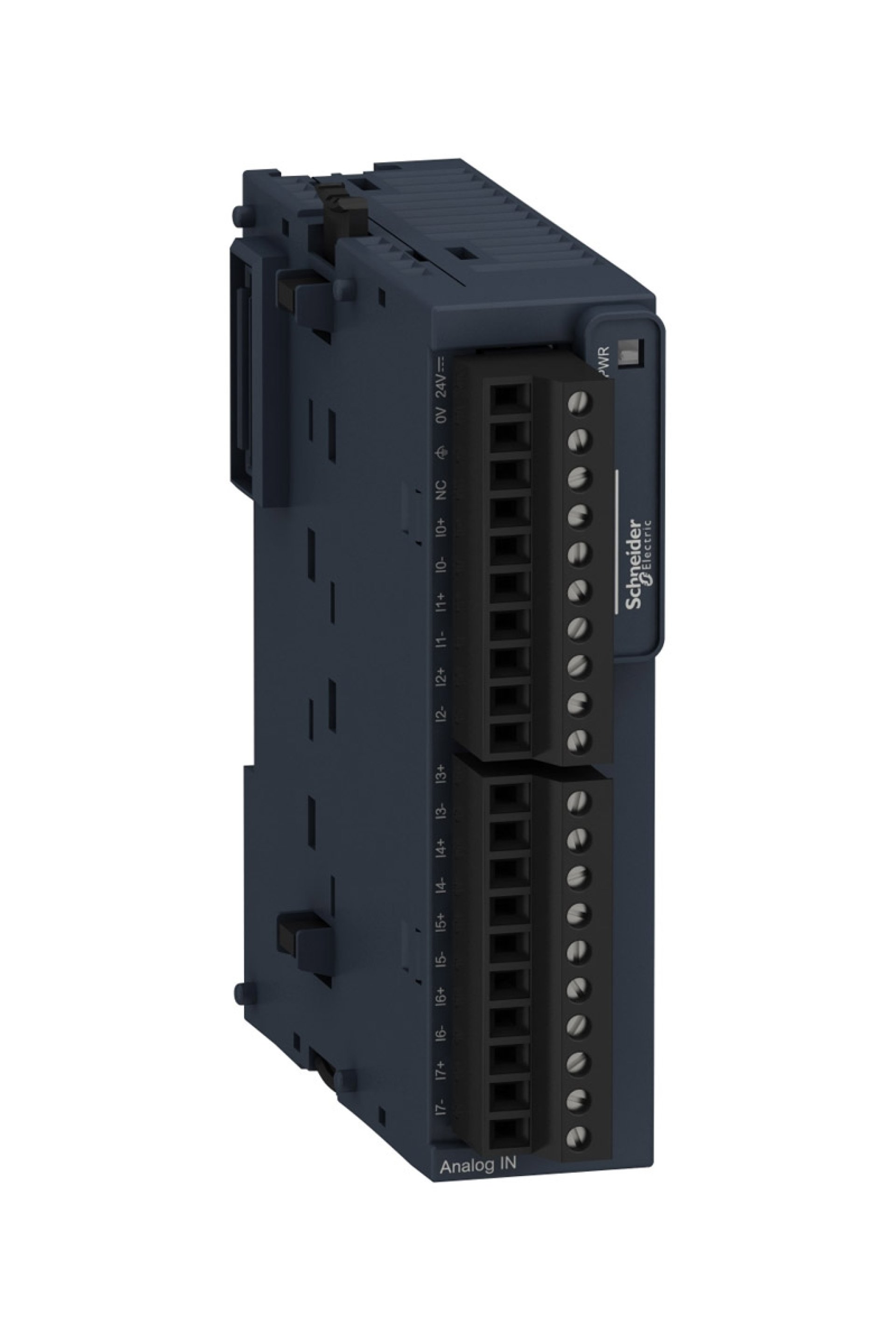

Schneider TM3AI8 Analog Giriş Modülü

Schneider Electric Güç Modülleri Ürün Özellikleri Ürün serisi : Modicon TM3 Ürün ya da bileşen tipi : Analog giriş modülü Seri uyumluluğu : Modicon M221 Analog giriş sayısı : 8 Analog giriş tipi : Akım 4...20 mA Tamamlayıcı Özellikler Analog giriş çözünürlüğü : 12 bit 11 bit + işaret Izin verilebilir sürekli aşırı yük : 13 V, analog giris tipi: gerilim 40 mA, analog giris tipi: akım Giriş empedansı : <= 50 Ohm akım >= 1 MOhm gerilim LSB değeri : 2,44 mV 0...10 Vgerilim 4,88 mV - 10...10 Vgerilim 4,88 µA 0...20 mAakım 3,91 µA 4...20 mAakım Dönüşüm süresi : 1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi Örnekleme süresi : 1 ms Mutlak doğruluk hatası : Tam ölçeğin +/- % 1'i Tam ölçeğin +/- %0,2'si -de 25 °C Sıcaklık sapması : +/- 0,01 %FS/°C Tekrarlama doğruluğu : +/-0,5 %FS Doğrusal olmama : +/- 0,2 %FS Çapraz karışma : <= 1 LSB [Us] nominal besleme gerilimi : 24 V DC Besleme gerilimi limitleri : 20,4…28,8 V Kablonun tipi : Bükümlü blendajlı kablo çifti <30 m için giriş devre Akım tüketimi : 40 mA -de 5 V DC bara konnektörü üzerinden tam yük 35 mA -de 5 V DC bara konnektörü üzerinden yüksüz 30 mA -de 24 V DC harici besleme aracılığıyla yüksüz 40 mA -de 24 V DC harici besleme aracılığıyla tam yük Yerel sinyalleme : PWR: 1 LED (yeşil) Elektrikli bağlantı : 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler ve besleme için 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için Yalıtım : Giriş ve besleme arasında -de 1500 V AC Giriş ve dahili lojik arasında -de 500 V AC İşaretleme : CE Kesinti dayanımı : 1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5 Montaj desteği : Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel Yükseklik : 90 mm Derinlik : 70 mm Genişlik : 23,6 mm Ürün ağırlığı : 0,11 kg Ortam Koşulları Standartlar : EN/IEC 61131-2 EN/IEC 61010-2-201 Elektrostatik deşarja direnç : 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 Elektromanyetik alanlara direnç : 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 Manyetik alanlara direnç : 30 A/m 'e uygunEN/IEC 61000-4-8 Hızlı geçici akımlara direnç : 1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç) Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç : 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Elektromanyetik emisyon : Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 Mikro kırılmalara bağışıklık : 10 ms Çalışma için ortam hava sıcaklığı : -10…55 °C yatay kurulum -10…35 °C dikey kurulum Depolama ortam koşulları : -25…70 °C Bağıl nem : 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) IP koruma derecesi : IP20 Kirletme derecesi : 2 Çalışma yüksekliği : 0...2000 m Depolama yüksekliği : 0…3000 m Titreşim direnci : 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı Darbe dayanımı : 15 gn için 11 ms
