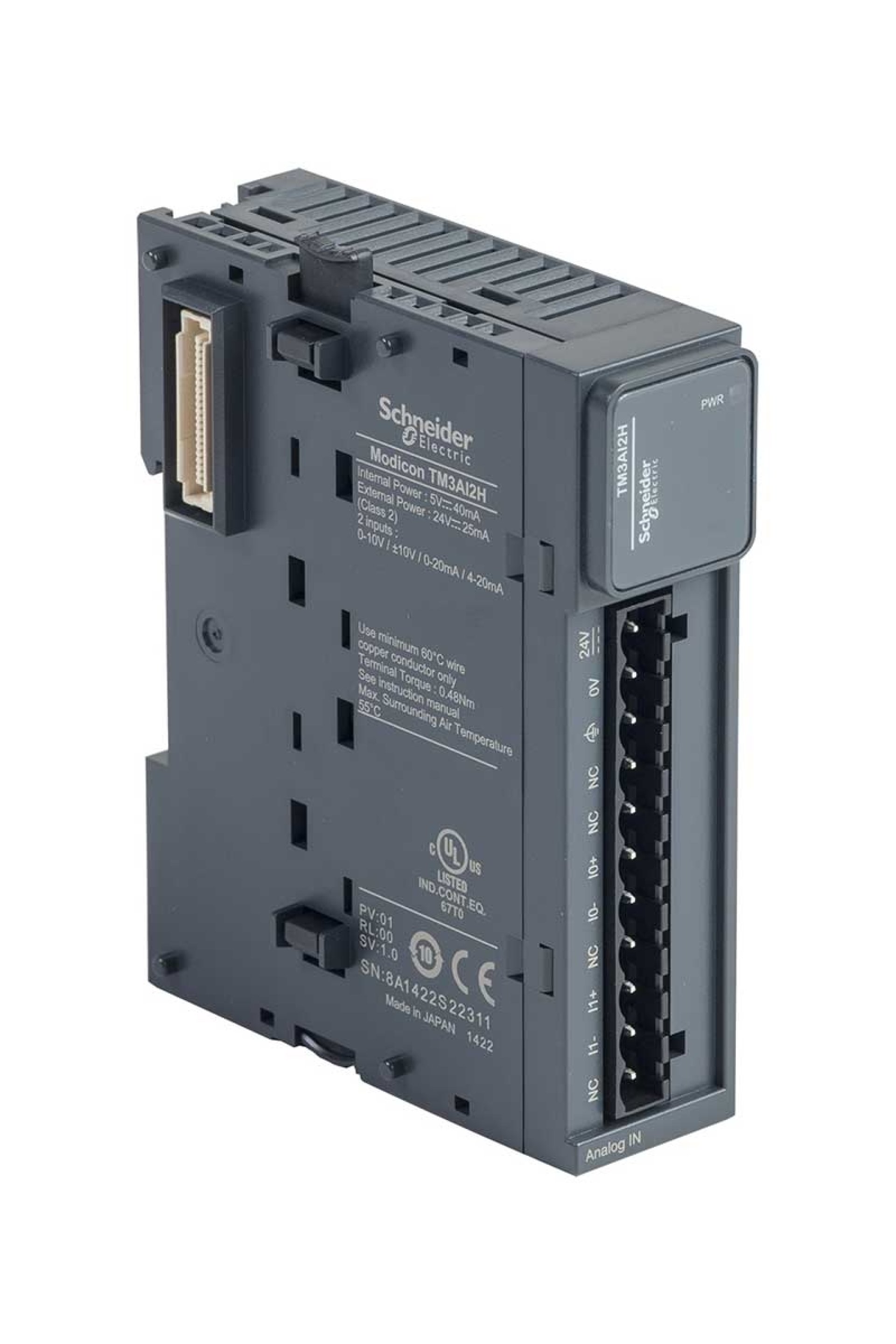

Schneider TM3AI2H Analog Giriş Modülü

Schneider Analog Giriş Modülü Ürün Özellikleri Ürün serisi : Modicon TM3 Ürün ya da bileşen tipi : Analog giriş modülü Seri uyumluluğu : Modicon M221 Analog giriş sayısı : 2 Analog giriş tipi : Akım 4...20 mA Tamamlayıcı Özellikler Analog giriş çözünürlüğü : 16 bit 15 bit + işaret İzin verilebilir sürekli aşırı yük : 13 V, analog giris tipi: gerilim 40 mA, analog giris tipi: akım Giriş empedansı : <= 50 Ohm akım >= 1 MOhm gerilim LSB değeri : 0.153 mV 0...10 Vgerilim 0.305 mV - 10...10 Vgerilim 0.305 µA 0...20 mAakım 0,244 µA 4...20 mAakım Dönüşüm süresi : 1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi Örnekleme süresi : 1 ms Mutlak doğruluk hatası : Tam ölçeğin +/- %0,1'i -de 25 °C Tam ölçeğin +/- % 1'i Sıcaklık sapması : +/- 0,006 %FS/°C Tekrarlama doğruluğu : +/-0,5 %FS Doğrusal olmama : +/- 0,01 %FS Çapraz karışma : <= 1 LSB [Us] nominal besleme gerilimi : 24 V DC Besleme gerilimi limitleri : 20,4…28,8 V Kablonun tipi : Bükümlü blendajlı kablo çifti <30 m için giriş devre Akım tüketimi : 30 mA -de 5 V DC bara konnektörü üzerinden yüksüz 40 mA -de 5 V DC bara konnektörü üzerinden tam yük 25 mA -de 24 V DC harici besleme aracılığıyla Yerel sinyalleme : PWR: 1 LED (yeşil) Elektrikli bağlantı : 11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama girişler ve besleme için Yalıtım : Giriş ve besleme arasında -de 1500 V AC Giriş ve dahili lojik arasında -de 500 V AC İşaretleme : CE Kesinti dayanımı : 1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5 Montaj desteği : Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Sabitleme kitli plaka veya panel Yükseklik : 90 mm Derinlik : 70 mm Genişlik : 23,6 mm Ürün ağırlığı : 0,115 kg Ortam Koşulları Standartlar : EN/IEC 61131-2 EN/IEC 61010-2-201 Elektrostatik deşarja direnç : 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 Hızlı geçici akımlara direnç : 1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç) Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç : 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) Elektromanyetik emisyon : Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 Mikro kırılmalara bağışıklık : 10 ms Çalışma için ortam hava sıcaklığı : -10…55 °C yatay kurulum -10…35 °C dikey kurulum Depolama ortam koşulları : -25…70 °C Bağıl nem : 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) IP koruma derecesi : IP20 Kirletme derecesi : 2 Çalışma yüksekliği : 0...2000 m Depolama yüksekliği : 0…3000 m Titreşim direnci : 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı Darbe dayanımı : 15 gn için 11 ms
