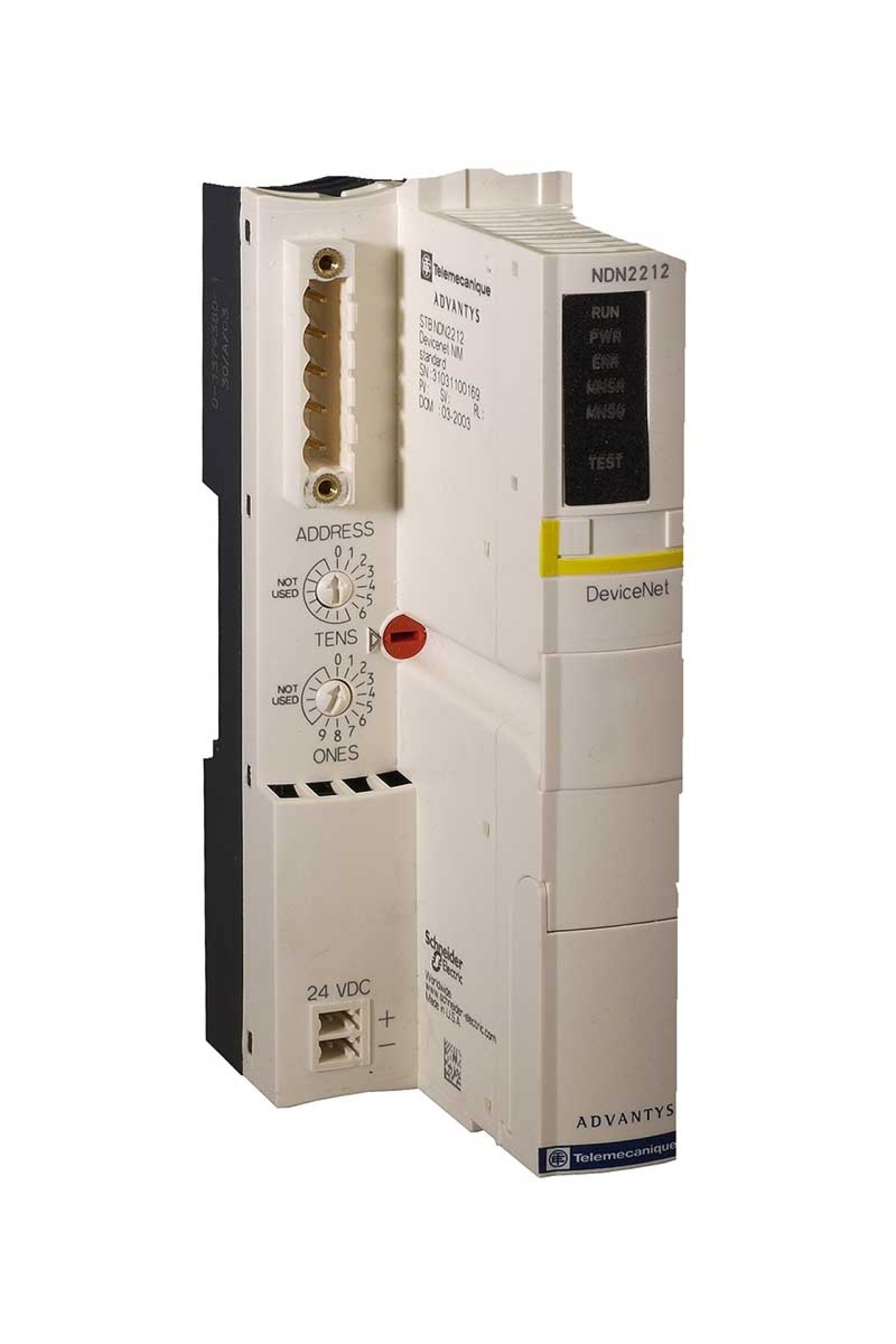

Schneider STBNDN2212 Devicenet Standart Ağ Arayüz Modülü

Schneider Ağ Arayüz Modülü Ürün Özellikleri Ürün serisi : Modicon STB dağıtılmış G/Ç çözümü Ürün ya da bileşen tipi : Standart Ağ Arayüz Modülü Entegre bağlantı tipi : DeviceNet 'e uygunOpen DeviceNet Vendors Assoc 5 yollu erkek 1 bükülmüş çift (ağ) Segmentlerin sayısı : 1 birincil, maksimum 6 uzatma Slave sayısı : 64 İletim hızı : 125...500 kbit/s veriyolu uzunlugu için 0…1200 m Tamamlayıcı Özellikler Adreslenebilir G/Ç modülü sayısı : 0…32 ada başına Haberleşme hizmeti : Ada Veriyolu Nesnesi (sınıf ID101) [Us] nominal besleme gerilimi : 24 V DC Güç besleme tipi : SELV Maksimum arz akımı : 700 A Besleme gerilimi limitleri : 19,2…30 V Giriş akımı : 430 mA için besleme devresi Nominal çıkış akımı : 0,575 A -de 60…70 °C Maksimum çıkış empedansı : 0,05 Ohm -de 100000 kHz Çıkış gerilimi : 5,25 V DC (tolerans: +/- % 0,21) için lojik veriyolu İşaretleme : CE Aşırı gerilim kategorisi : II Durum LED'i : 1 LED (yeşil) ada durumu (RUN) 1 LED (yeşil) MNSG 1 LED (yeşil) MNSR 1 LED (yeşil) güç besleme (PWR) 1 LED (kırmızı) modül hatası (ERR) 1 LED (sarı) test modu Derinlik : 70 mm Yükseklik : 40 mm Genişlik : 128,3 mm Ortam Koşulları Elektromanyetik uyumluluk : Elektromanyetik parazite bağışıklık 'e uygunIEC 61131-2 Ürün sertifikaları : FM Sınıf 1 Bölüm 2 CSA UL ATEX Cat 3G C-Tick Kirletme derecesi : 2 'e uygun IEC 60664-1 Çalışma yüksekliği : <= 2000 m IP koruma derecesi : IP20 'e uygunEN 61131-2 sınıf 1 Çalışma için ortam hava sıcaklığı : 0…60 °C (olmadan) -25…70 °C (değer kaybı faktörü ile) Depolama ortam koşulları : -40…85 °C Bağıl nem : 95 % -de 60 °C yoğuşmasız Titreşim direnci : 3 gn -de 58…150 Hz üzerinde 35 x 7,5 mm simetrik DIN rayı 5 gn -de 58…150 Hz üzerinde 35 x 15 mm simetrik DIN rayı +/-0,35 mm -de 10…58 Hz Darbe dayanımı : 30 gn için 11 ms 'e uygunIEC 88 referans 2-27
