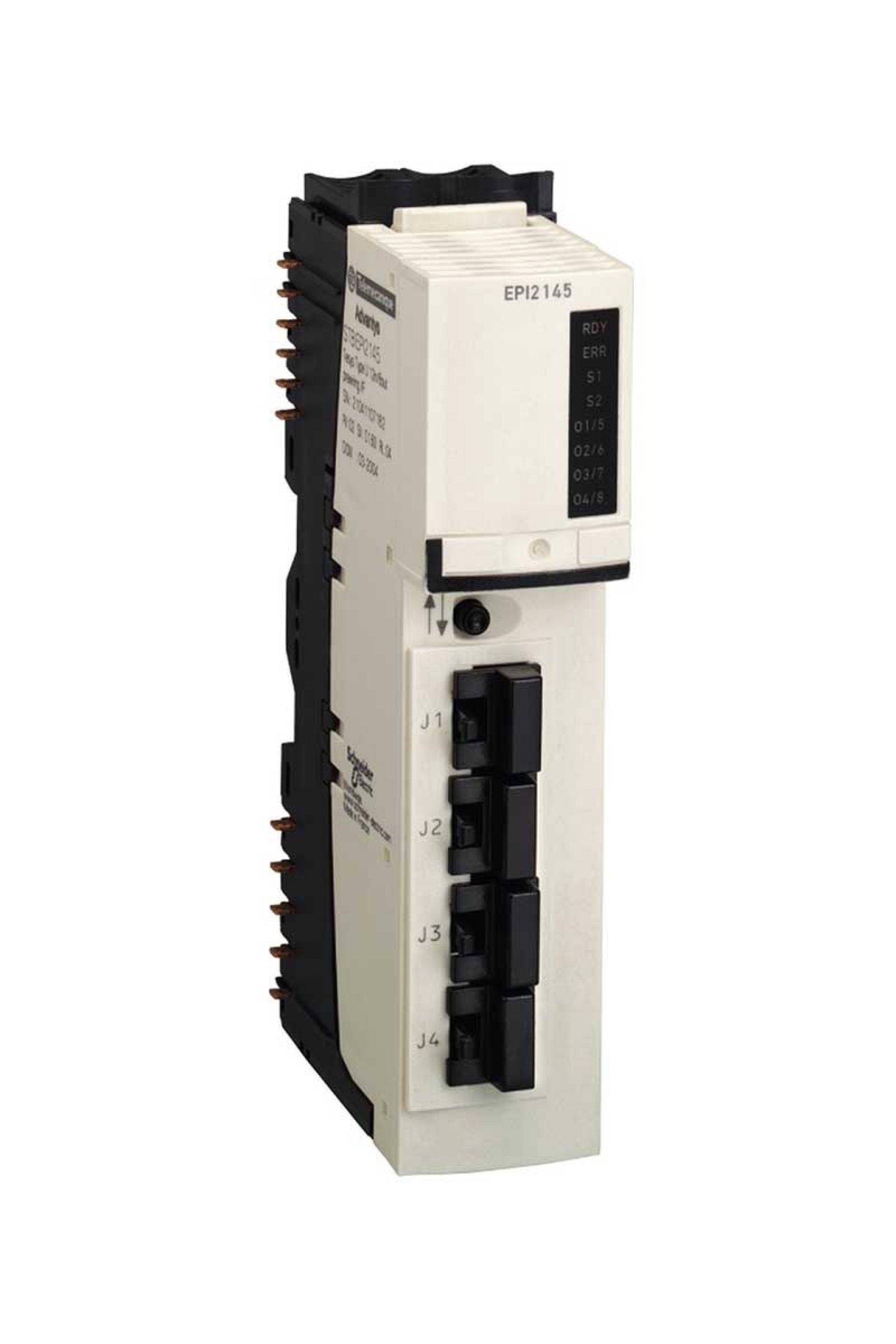

Schneider STBEPI2145K Paralel Arayüz Kiti

Schneider Paralel Arayüz Kiti Ürün Özellikleri Ürün serisi : Modicon STB dağıtılmış G/Ç çözümü Ürün ya da bileşen tipi : Paralel arayüz kiti Ürüne özel uygulama : TeSys Quickfit Tamamlayıcı Özellikler Kit düzenleme : Terminal yaylı kelepçe konnektör Giriş kanallarının sayısı : 12 Giriş gerilimi : 24 V Giriş gerilim tipi : DC Giriş gerilimi limitleri : 15...30 V 1 durumunda Mevcut durum 0 garantili : <= 0.5 mA Mevcut durum 1 garantili : >= 2 mA Çıkış kanallarının sayısı : 8 Çıkış gerilimi : 24 V Çıkış gerilimi tipi : DC Koruma tipi : Güç koruma PDM üzerinde entegre sigorta zaman gecikmesi 10 A Aşırı yük koruması Kısa devre koruması Giriş koruma sınırlı direnç Soğuk değiştirme : Evet Sıcak takas : Standart NIM'lere uygundur Geri çekilmek : Durum 0 temel NIM'ler Kullanıcı yapılandırılabilir standart NIM'ler Elektrikli bağlantı : 4 RJ45 konnektör [Us] nominal besleme gerilimi : 24 V DC Besleme : Güç dağıtım modülü Ürün uyumluluğu : Güç dağıtım modülü STBPDT3100/3105 Montaj tabanı STBXBA3000 Akım tüketimi : <= 100 mA -de 24 V DC için sensör veriyolu <= 220 mA -de 24 V DC için 150 msn için aktüatör veriyolu 100 mA -de 5 V DC için lojik veriyolu 50 mA -de 24 V DC için aktüatör veriyolu (tüm 8 çıkış durum 0'dayken) 80 mA -de 24 V DC için durum 1'de çıkış başına aktüatör veriyolu İşaretleme : CE Aşırı gerilim kategorisi : II Durum LED'i : 1 LED (yeşil) modül durumu (RDY) 1 LED (kırmızı) modül hatası (ERR) 2 LED (yeşil) anahtar konumu (S1 ve S2) 4 LED (yeşil) çıkış durumu Derinlik : 170 mm Yükseklik : 28,1 mm Genişlik : 128,3 mm Ürün ağırlığı : 0,165 kg Ortam Koşulları Ürün sertifikaları : FM Sınıf 1 Bölüm 2 UL CSA Kirletme derecesi : 2 'e uygun IEC 60664-1 Çalışma yüksekliği : <= 2000 m IP koruma derecesi : IP20 'e uygunEN 61131-2 sınıf 1 Çalışma için ortam hava sıcaklığı : -25…70 °C (olmadan) Depolama ortam koşulları : -40…85 °C Bağıl nem : 95 % -de 60 °C yoğuşmasız Titreşim direnci : 3 gn -de 58…150 Hz üzerinde 35 x 7,5 mm simetrik DIN rayı 5 gn -de 58…150 Hz üzerinde 35 x 15 mm simetrik DIN rayı +/-0,35 mm -de 10…58 Hz Darbe dayanımı : 30 gn için 11 ms 'e uygunIEC 88 referans 2-27
