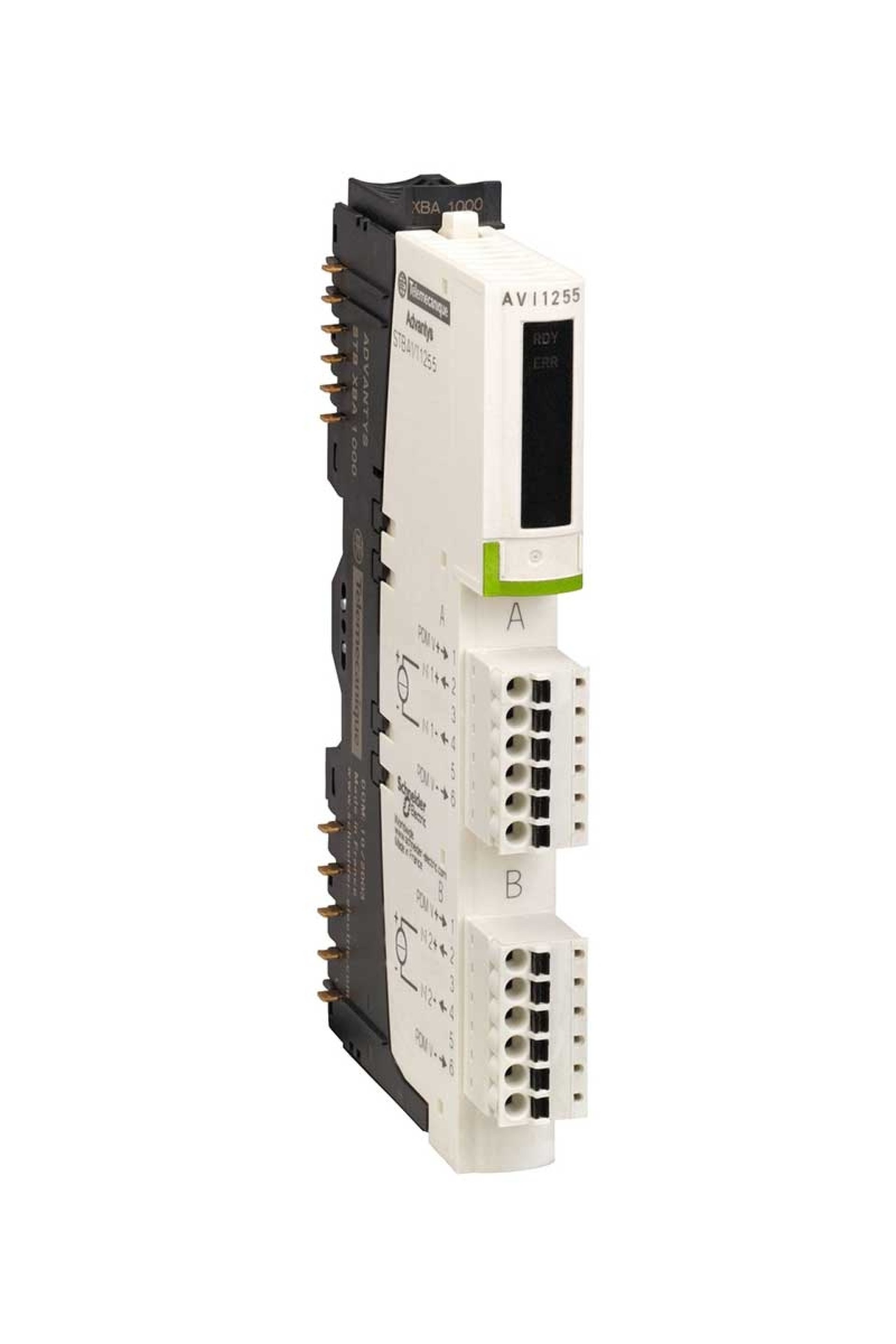

Schneider Standart Analog Giriş Kiti Ürün Özellikleri Ürün serisi : Modicon STB dağıtılmış G/Ç çözümü Ürün ya da bileşen tipi : Standart analog giriş kiti Kit düzenleme : STBXBA1000 tabanı Analog giriş tipi : Gerilim +/- 10 V Analog giriş sayısı : 8 Analog giriş çözünürlüğü : 15 bit + işaret Filtrenin tipi : Tekli alçak geçiren giriş filtresi 25 Hz Tamamlayıcı Özellikler Mutlak maksimum giriş : 50 V DC Soğuk değiştirme : Evet Sıcak Değiştirme ILK Ayari : Standart NIM'lere uygundur İlk ayar durumu : Durum 0 temel NIM'ler Kullanıcı yapılandırılabilir standart NIM'ler Veri biçimi : IEC 61131-2 EN 61131-2 Güncelleme süresi : 22 ms Entegre doğrusallık : +/- 0,2 %FS Diferansiyel doğrusallığı : Monoton Giriş empedansı : 400 kOhm Sensörler için maksimum besleme akımı : 100 mA giriş kanalları başına Maksimum kaynak empedansı : 1 kOhm Mutlak doğruluk hatası : Tam ölçeğin +/- %0,75'i 25 °C Sıcaklık sapması : +/- % 0,01/°C Kanallar ve lojik veriyolu arasındaki yalıtım : 1 dakika için 1500 V Kanallar ve sensör veriyolu arasındaki yalıtım : 30 V Adresleme gereksinimi : 2 giriş word'ü Ürün uyumluluğu : Güç dağıtım modülü STBPDT3100/3105 Montaj tabanı STBXBA1000 [Us] nominal besleme gerilimi : 24 V DC Besleme : Güç dağıtım modülü Akım tüketimi : 90 mA -de 5 V DC için lojik veriyolu İşaretleme : CE Aşırı gerilim kategorisi : II Durum LED'i : 1 LED (yeşil) modül durumu (RDY) 1 LED (kırmızı) modül hatası (ERR) Ortam Koşulları Ürün sertifikaları : ATEX Cat 3G CSA FM Sınıf 1 Bölüm 2 C-Tick UL Kirletme derecesi : 2 'e uygun IEC 60664-1 Çalışma yüksekliği : <= 2000 m IP koruma derecesi : IP20 'e uygunEN 61131-2 sınıf 1 Nominal çalışma ortam sıcaklığı : -25…70 °C Çalışma için ortam hava sıcaklığı : - 13...158 °F olmadan Depolama için ortam hava sıcaklığı : -40…85 °C olmadan Depolama için ortam hava sıcaklığı : -40...185 °F olmadan Bağıl nem : 95 % -de 60 °C yoğuşmasız Titreşim direnci : +/-0,35 mm -de 10…58 Hz 3 gn -de 58…150 Hz üzerinde 35 x 7,5 mm simetrik DIN rayı 5 gn -de 58…150 Hz üzerinde 35 x 15 mm simetrik DIN rayı Darbe dayanımı : 30 gn için 11 ms 'e uygunIEC 88 referans 2-27
