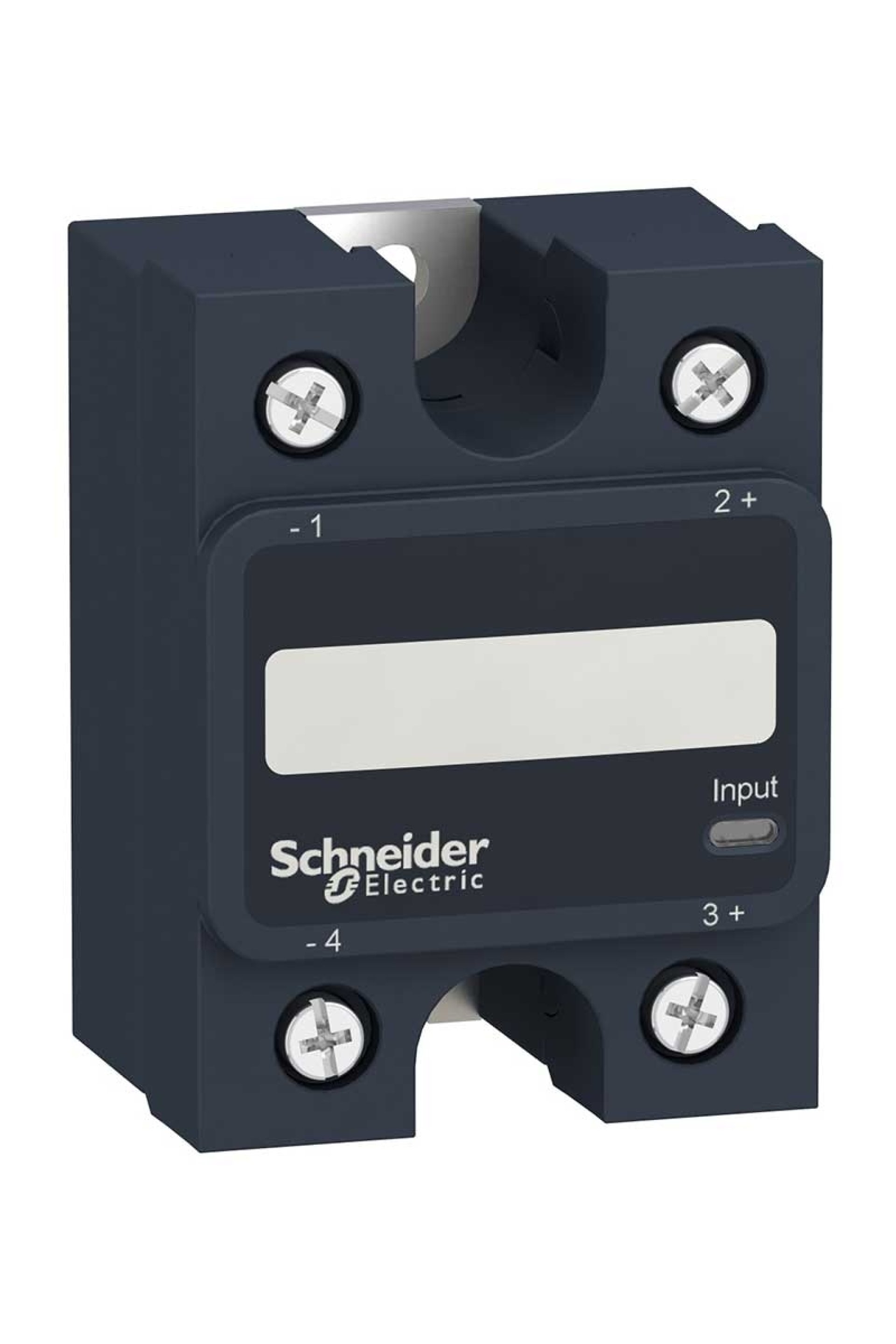

Schneider Solid State Röle Ürün Özellikleri Ürün serisi : Harmony Solid State Relays Ürün ya da bileşen tipi : 30 A'ya Kadar Solid State Rölesi Ürün grubu : SSP1 Montaj desteği : Panel Aşama sayısı : 1 faz Nominal akım (Ir) : 25 A Solid state çıkış tipi : DC anahtarlama Çıktı Anahtarlama Modu : DC anahtarlama Tamamlayıcı Özellikler Kontrol devresi gerilimi : 3,5...32 V DC Minimum Anahtarlam gerilimi : 3,5 V DC açma Maksimum anahtarlama gerilimi : 1 V DC kapama Yanıt süresi : 0,1 msn (açma) Giriş Akımı : 10…15 mA Çıkış gerilimi : 1...150 V DC Yük akımı : 0,001…25 A Kesinti akımı : 106 A için 10 ms Koordinasyon tipi : Tip 1 - 25 A minyatür devre kesici (MCB) - egim B Maksimum sızıntı akımı : 0,3 mA devre dışı Maksimum voltaj düşüşü : <2,1 V açık durumda Yalıtım direnci : 1000 MOhm -de 500 V DC Maksimum kapasitans : 50 pF için giriş/çıkış Dielektrik gücü : 2,5 kV AC için giriş/çıkış [Uimp] nominal darbe dayanım voltajı : 2,5 kV çıkıştan gövdeye Sıkma torku : 1,5...1,7 N.m için giriş Bağlantılar - terminaller : Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) Kablo uçlu için giriş Vidalı terminaller: 0,5...5,26 mm², (AWG 20...AWG 10) Kablo uçlu için çıkış Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) kablo uçsuz için giriş Vidalı terminaller: 0,5...8,26 mm², (AWG 20...AWG 8) kablo uçsuz için çıkış Çatal tipli etiket konnektörleri: 9,2 x 4 mm için giriş Halka pabuçlar: 9,2 x 4 mm için giriş Çatal tipli etiket konnektörleri: 11,7 x 4,5 mm için çıkış Halka pabuçlar: 11,7 x 4,5 mm için çıkış Isıl direnç : 0,22 °C/W bağlantıdan gövdeye LED göstergesi : LED, yeşil için giriş IP koruma derecesi : IP20 Güvenlik güvenilirlik verisi : B10d = 1731395 MTTFd = 1875,9 yıl Ürün ağırlığı : 89,2 g Cihaz sunumu : Açılı Ortam Koşulları Nominal çalışma ortam sıcaklığı : -40…80 °C Depolama ortam koşulları : -40…125 °C Kirletme derecesi : 2 Aşırı gerilim kategorisi : III Ürün sertifikaları : EAC UL CE CSA İşaretleme : EAC CE UL CSA Standartlar : EN/IEC 60950-1 UL 508 EN/IEC 62314 CSA C22.2 No 14-13
