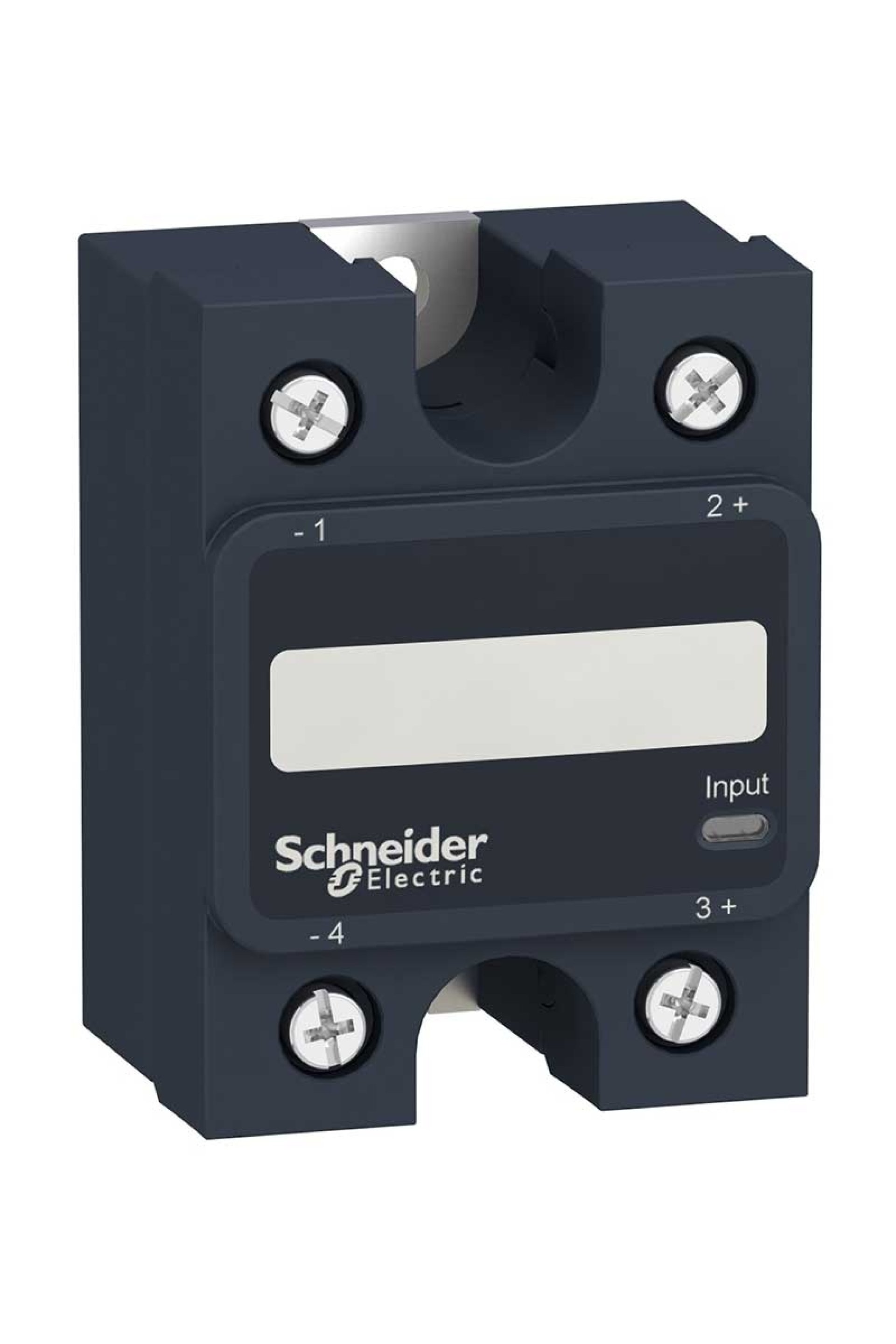

Schneider Solid State Röle Ürün Özellikleri Ürün serisi : Harmony Solid State Relays Ürün ya da bileşen tipi : 50 A'ya Kadar Solid State Röle Sağlanan aksesuar : Termik pad Ürün grubu : SSP1 Montaj desteği : Panel Aşama sayısı : 1 faz Nominal akım (Ir) : 50 A Solid state çıkış tipi : SCR çıkışı Çıktı Anahtarlama Modu : Sıfır gerilim anahtarlama Tamamlayıcı Özellikler Kontrol devresi gerilimi : 4...32 V DC Minimum Anahtarlam gerilimi : 4 V DC açma Maksimum anahtarlama gerilimi : 1 V DC kapama Yanıt süresi : 0,5 döngü (açma) Giriş Akımı : 7…12 mA Çıkış gerilimi : 48...660 V AC Yük akımı : 0,15…50 A Geçici aşırı gerilim : 1200 V Kesinti akımı : 625 A için 16,6 msn Sigortalar için maksimum I²t : 1770 A².s için 10 ms -de 50 Hz yarım çevrim Koordinasyon tipi : Tip 1 - 40 A minyatür devre kesici (MCB) - egim B Maksimum sızıntı akımı : 1 mA devre dışı Maksimum voltaj düşüşü : <1,15 V açık durumda DV/DT : 500 V/µs devre dışı maksimum gerilimde Güç faktörü : 0,5 (maksimum yük ile) Motor Kontrolör Derecesi : 0,75 hp 120 V AC 2 hp 240 V AC 5 hp 480 V AC Yalıtım direnci : 1000 MOhm -de 500 V DC Maksimum kapasitans : 8 pF için giriş/çıkış Dielektrik gücü : 4 kV AC için giriş/çıkış 4 kV AC için gövdeye giriş veya çıkış [Uimp] nominal darbe dayanım voltajı : 6 kV çıkıştan gövdeye 6 kV girişten çıkışa Sıkma torku : 1,5...1,7 N.m için giriş 2...2,2 N.m için çıkış Bağlantılar - terminaller : Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) Kablo uçlu için giriş Vidalı terminaller: 0,5...5,26 mm², (AWG 20...AWG 10) Kablo uçlu için çıkış Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) kablo uçsuz için giriş Vidalı terminaller: 0,5...8,26 mm², (AWG 20...AWG 8) kablo uçsuz için çıkış Çatal tipli etiket konnektörleri: 9,2 x 4 mm için giriş Halka pabuçlar: 9,2 x 4 mm için giriş Çatal tipli etiket konnektörleri: 11,7 x 4,5 mm için çıkış Halka pabuçlar: 11,7 x 4,5 mm için çıkış Isıl direnç : 0,45 °C/W bağlantıdan gövdeye Termal ped empedansı : 0,48 °C-in²/W 25 psi'de LED göstergesi : LED, yeşil için giriş IP koruma derecesi : IP20 Güvenlik güvenilirlik verisi : B10d = 1731395 MTTFd = 1875,9 yıl Ürün ağırlığı : 89,2 g Cihaz sunumu : Açılı Ortam Koşulları Nominal çalışma ortam sıcaklığı : -40…80 °C Depolama ortam koşulları : -40…125 °C Kirletme derecesi : 2 Aşırı gerilim kategorisi : III Ürün sertifikaları : UL CE EAC CSA İşaretleme : EAC UL CE CSA Standartlar : CSA C22.2 No 14-13 UL 508 EN/IEC 60950-1 EN/IEC 62314
