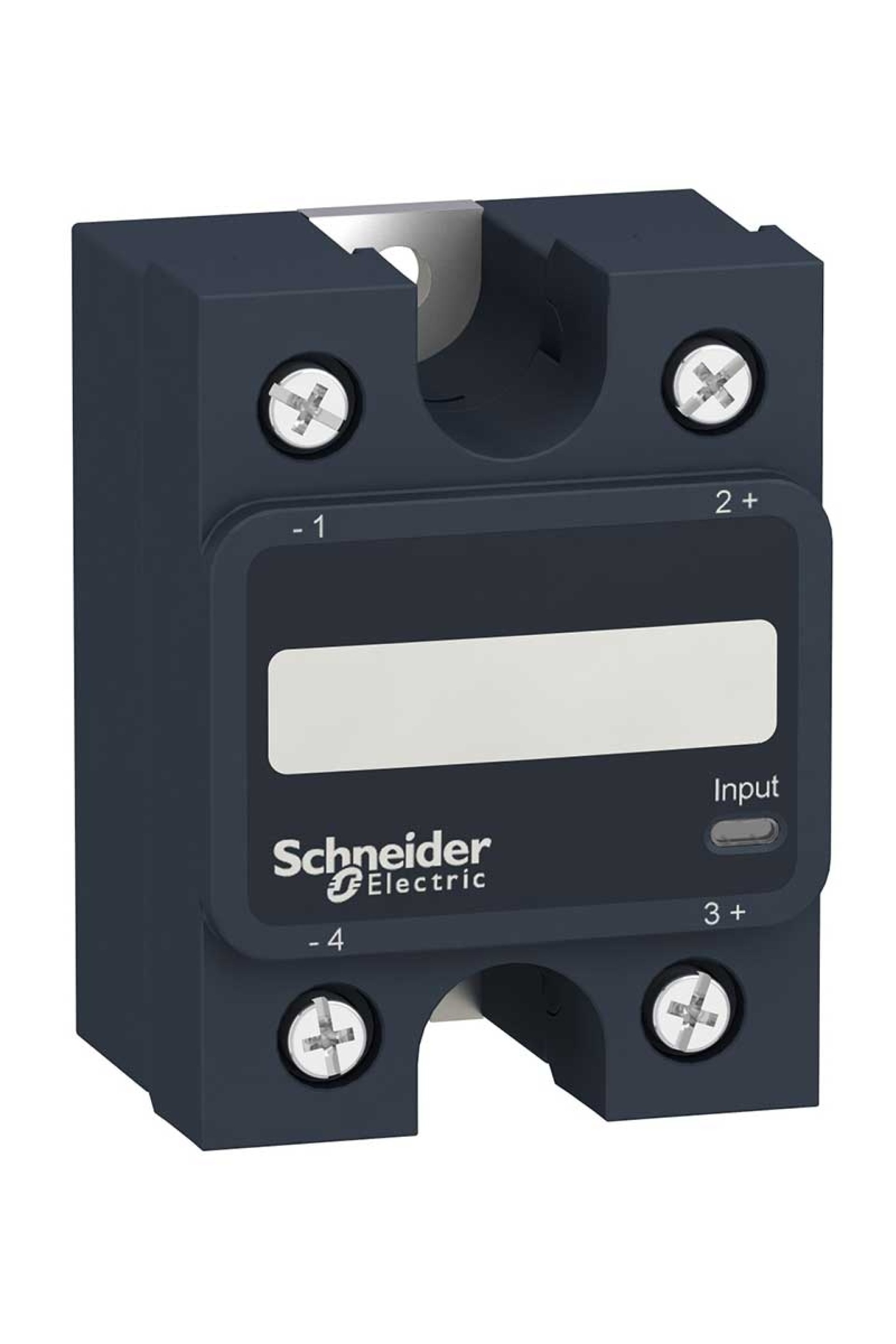

Schneider Solid State Röle Ürün Özellikleri Ürün serisi : Harmony Solid State Relays Ürün ya da bileşen tipi : Solid state röle 75 A Ürün grubu : SSP1 Montaj desteği : Panel Aşama sayısı : 1 faz Nominal akım (Ir) : 75 A Solid state çıkış tipi : Sıfır gerilim anahtarlama Çıktı Anahtarlama Modu : Sıfır gerilim anahtarlama Tamamlayıcı Özellikler Kontrol devresi gerilimi : 3...32 V DC Minimum Anahtarlam gerilimi : 3 V DC açma Maksimum anahtarlama gerilimi : 1 V DC kapama Yanıt süresi : 0,5 döngü (açma) Giriş Akımı : 10 mA -de 12 V DC Çıkış gerilimi : 24...300 V AC Yük akımı : 0,15…75 A Geçici aşırı gerilim : 600 V Kesinti akımı : 1000 A için 16,6 msn Sigortalar için maksimum I²t : 4150 A².s için 8,33 ms -de 60 Hz yarım çevrim Koordinasyon tipi : Tip 1 - 50 A minyatür devre kesici (MCB) - egim B Maksimum sızıntı akımı : 1 mA devre dışı Maksimum voltaj düşüşü : <1,15 V açık durumda DV/DT : 500 V/µs devre dışı maksimum gerilimde Güç faktörü : 0,5 (maksimum yük ile) Motor Kontrolör Derecesi : 1,5 hp 120 V AC 3 hp 240 V AC Yalıtım direnci : 1000 MOhm -de 500 V DC Maksimum kapasitans : 10 pF için giriş/çıkış Dielektrik gücü : 4 kV AC için giriş/çıkış 4 kV AC için gövdeye giriş veya çıkış [Uimp] nominal darbe dayanım voltajı : 6 kV çıkıştan gövdeye 6 kV girişten çıkışa Sıkma torku : 1,5...1,7 N.m için giriş 2...2,2 N.m için çıkış Bağlantılar - terminaller : Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) Kablo uçlu için giriş Vidalı terminaller: 0,5...5,26 mm², (AWG 20...AWG 10) Kablo uçlu için çıkış Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) kablo uçsuz için giriş Vidalı terminaller: 0,5...8,26 mm², (AWG 20...AWG 8) kablo uçsuz için çıkış Çatal tipli etiket konnektörleri: 9,2 x 4 mm için giriş Halka pabuçlar: 9,2 x 4 mm için giriş Çatal tipli etiket konnektörleri: 11,7 x 4,5 mm için çıkış Halka pabuçlar: 11,7 x 4,5 mm için çıkış Isıl direnç : 0,3 °C/W bağlantıdan gövdeye LED göstergesi : LED, yeşil için giriş IP koruma derecesi : IP20 Güvenlik güvenilirlik verisi : MTTFd = 1875,9 yıl B10d = 1731395 Ürün ağırlığı : 89,2 g Cihaz sunumu : Açılı Ortam Koşulları Nominal çalışma ortam sıcaklığı : -40…80 °C Depolama ortam koşulları : -40…125 °C Kirletme derecesi : 2 Aşırı gerilim kategorisi : III Ürün sertifikaları : UL CE CSA EAC İşaretleme : EAC UL CE CSA Standartlar : EN/IEC 60950-1 EN/IEC 62314 CSA C22.2 No 14-13 UL 508
