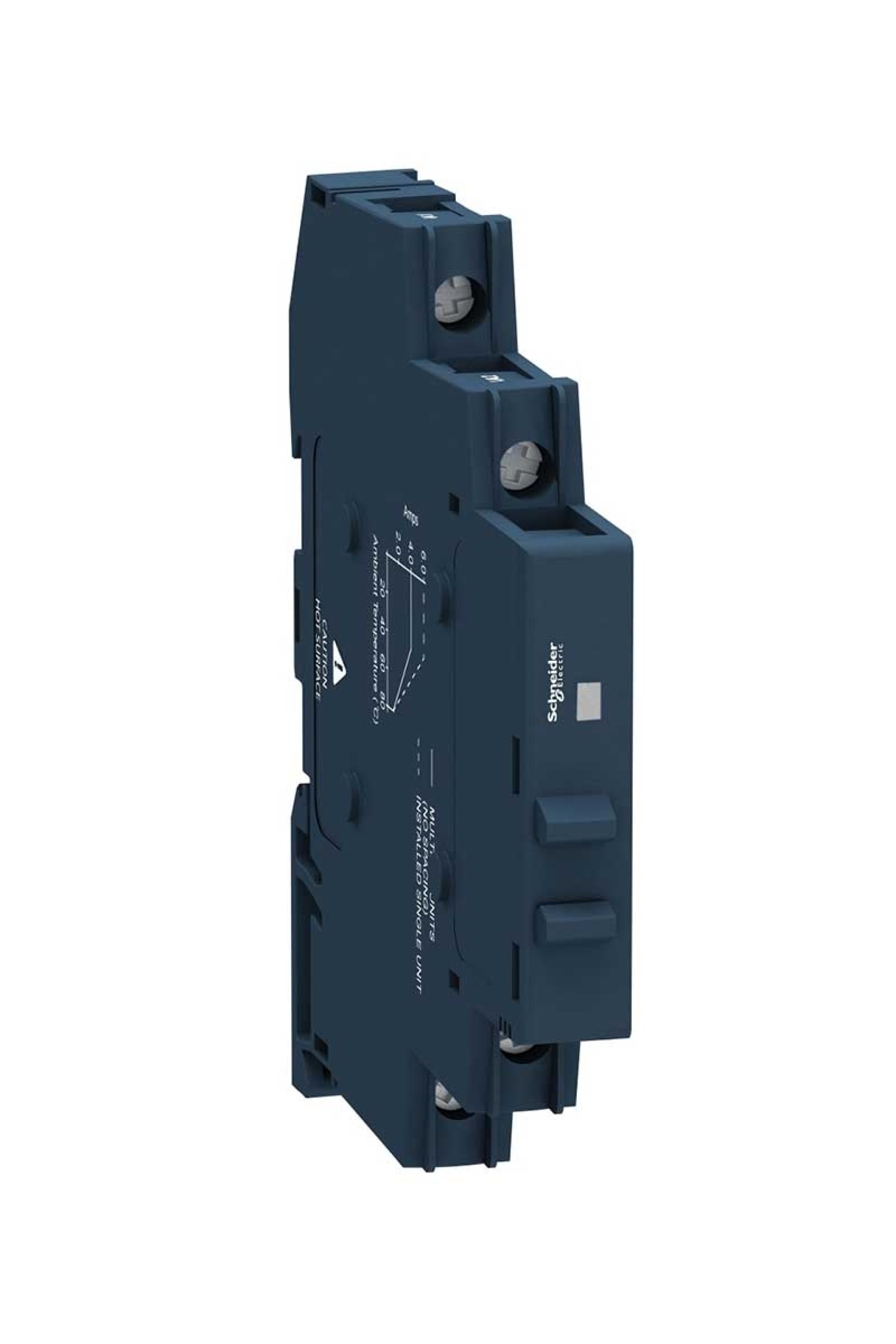

Schneider Solid State Röle Ürün Özellikleri Ürün serisi : Harmony Solid State Relays Ürün ya da bileşen tipi : Solid state röle 10 A Ürün grubu : SSM Kanalların sayısı : 1 Aşama sayısı : 1 faz Çıktı Anahtarlama Modu : Sıfır gerilim anahtarlama Tamamlayıcı Özellikler Montaj desteği : Simetrik DIN rayı Nominal akım (Ir) : 6 A Çıkış gerilimi : 24...280 V AC Kontrol devresi gerilimi : 4...32 V DC Sıkma torku : 0.5...0.8 N.m için giriş Bağlantılar - terminaller : Vidalı terminaller: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) için giriş Maksimum kapasitans : 10 pF için giriş/çıkış Yalıtım direnci : 1000 MOhm -de 500 V DC Yerel sinyalleme : Giriş durumu: LED (yeşil) Minimum Anahtarlam gerilimi : 4 V DC açma Maksimum anahtarlama gerilimi : 1 V DC kapama Giriş Akımı : 8…11 mA Solid state çıkış tipi : Sıfır gerilim anahtarlama Yük akımı : 0,15…6 A Geçici aşırı gerilim : 600 V Kesinti akımı : 285 A için 16,6 msn Maksimum voltaj düşüşü : <1,3 V açık durumda Motor gücü hp : 0,16 hp -de <40 °C 240 V AC Sigortalar için maksimum I²t : 410 A².s için 10 ms -de 50 Hz yarım çevrim 375 A².s için 8,33 ms -de 60 Hz yarım çevrim Maksimum sızıntı akımı : 0,1 mA devre dışı DV/DT : 500 V/µs devre dışı maksimum gerilimde Yanıt süresi : 0,5 döngü (açma) 0,5 döngü (kapama) Güç faktörü : 0,5 (maksimum yük ile) Aşırı gerilim kategorisi : III Genişlik : 11 mm Yükseklik : 90,3 mm Derinlik : 83,7 mm Ürün ağırlığı : 0,05 kg Ortam Koşulları Alev geciktirici : V0 'e uygun UL 94 Dielektrik gücü : 4 kV AC için giriş/çıkış 4 kV AC için gövdeye giriş veya çıkış Kirletme derecesi : 2 Standartlar : IEC 62314 IEC 61000 IEC 60950-1 Ürün sertifikaları : CSA UL İşaretleme : CE IP koruma derecesi : IP20 Nominal çalışma ortam sıcaklığı : -30…80 °C Depolama ortam koşulları : -30…100 °C
