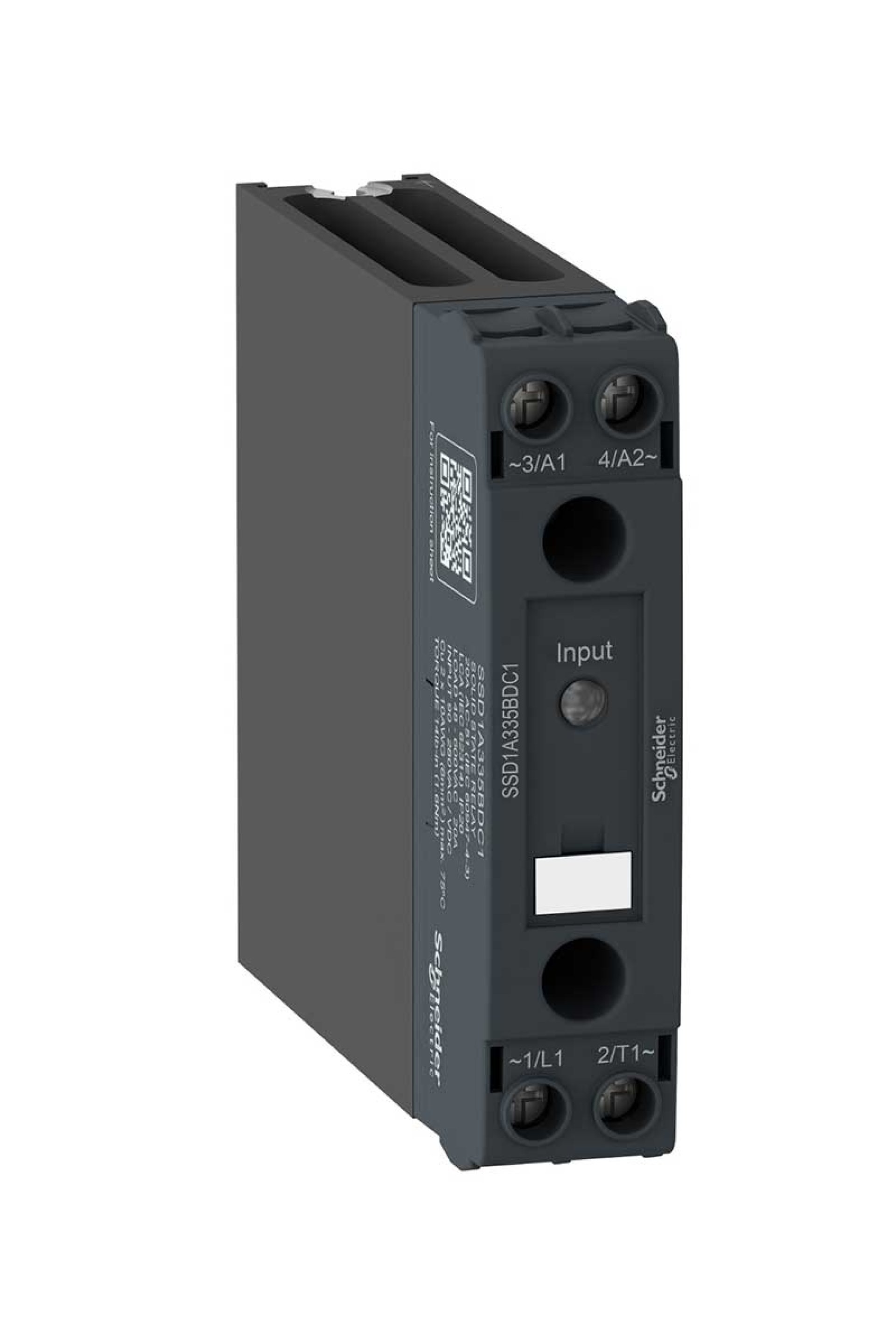

Schneider Solid State Röle Ürün Özellikleri Ürün serisi : Harmony Solid State Relays Ürün ya da bileşen tipi : 40 A'ya Kadar Solid State Röle Ürün grubu : SSD1 Kanalların sayısı : 1 Aşama sayısı : 1 faz Montaj desteği : 35 mm simetrik DIN rayı 'e uygunEN/IEC 60715 Anma akımı : 35 A Çıktı Anahtarlama Modu : Sıfır gerilim anahtarlama Tamamlayıcı Özellikler Çalışma frekansı : 47...440 Hz Nominal görev : Kesintisiz Çıkış gerilimi : 48...600 V AC Kontrol devresi voltajı : 4...32 V DC Sıkma torku : 1,5...1,7 N.m için giriş kontrolü Dielektrik gücü : 4 kV AC için giriş/çıkış devresi Nominal dürtü dayanıklı voltaj : 6 kV için giriş/çıkış devresi 6 kV için gövdeye giriş veya çıkış Yalıtım direnci : 1000 MOhm -de 500 V DC Yerel sinyalleme : Kontrol Voltajı: Led (Yeşil) Pikap voltajı : 4 V DC açma Bırakma voltajı : 1 V DC kapama Giriş Akım Aralığı : 10…15 mA Katı hal anahtarlama tipi : Sıfır gerilim anahtarlama Yük akımı : 0,15…35 A Geçici aşırı gerilim : 1200 V Kalkış akımı : 1350 A at 60 Hz Maksimum voltaj düşüşü : <1,15 V açık durumda Motor Kontrolör Derecesi : 1,5 kW/2 hp -de 120 V AC 3,73 kW/5 hp -de 240 V AC 7,46 kW/10 hp -de 480 V AC Elektromanyetik uyumluluk : Elektrostatik deşarj 6 kV criteria A kontak deşarjı 'e uygunIEC 61000-4-2 Elektrostatik deşarj 8 kV criteria A hava deşarjı 'e uygunIEC 61000-4-2 Iletimli RF kesintileri 10 V, 0.15...80 MHz criteria A seviye 3 'e uygunIEC 61000-4-6 Elektrik hızlı geçici/patlama bağışıklık testi 2 kV, 5/100 kHz criteria B output ports 'e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi 1 kV, 5/100 kHz criteria B input ports 'e uygunIEC 61000-4-4 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 10 V/m, 80 MHz...1 GHz criteria A 'e uygunIEC 61000-4-3 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 3 V/m, 1.4...2 GHz criteria A 'e uygunIEC 61000-4-3 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 1 V/m, 2...2.7 GHz criteria A 'e uygunIEC 61000-4-3 Kesinti bağışıklık testi 1 kV criteria A output ports line to line 'e uygunIEC 61000-4-5 Kesinti bağışıklık testi 2 kV criteria B output ports line to earth 'e uygunIEC 61000-4-5 Yayılmalı emisyon environment B for DC input supply 'e uygunIEC 60947-4-3 Iletimli emisyon environment B for DC input supply 'e uygunIEC 60947-4-3 Mikro kırılmalara ve gerilim düşüşlerine bağışıklık 30 %, 500 ms criteria A 'e uygunIEC 61000-4-11 Mikro kırılmalara ve gerilim düşüşlerine bağışıklık 100 %, 20 ms criteria B 'e uygunIEC 61000-4-11 Sigortalar için maksimum I²t : 8320 A².s için 10 ms 7593 A².s için 8,33 ms Maksimum sızıntı akımı : 1 mA devre dışı DV/DT : 500 V/µs devre dışı at maximum rated voltage Yanıt süresi : 0,5 döngü (açma) 0,5 döngü (kapama) Yük Gücü Faktör Ölçeği : 0,5 maksimum yük ile Kısa Devre Koruma Koordinasyonu : Tip 1 Tip 2 Aşırı gerilim kategorisi : III Genişlik : 22,5 mm Yükseklik : 93,2 mm Derinlik : 116,5 mm Ürün ağırlığı : 0,298 kg Cihaz sunumu : Açılı Ortam Koşulları Flammability derecesi : V-0 'e uygunUL 94 Titreşim direnci : 0.75 mm (f = 10…150 Hz) uygun EN/IEC 60068-2-6 Kirletme derecesi : 2 Standartlar : IEC 61373:class B: kategori 1 IEC 60947-4-3 IEC 62314 IEC 60950-1 CSA C22.2 No 14-13 UL 508 IP koruma derecesi : IP20 Nominal çalışma ortam sıcaklığı : -40…80 °C Depolama ortam koşulları : -40…100 °C
