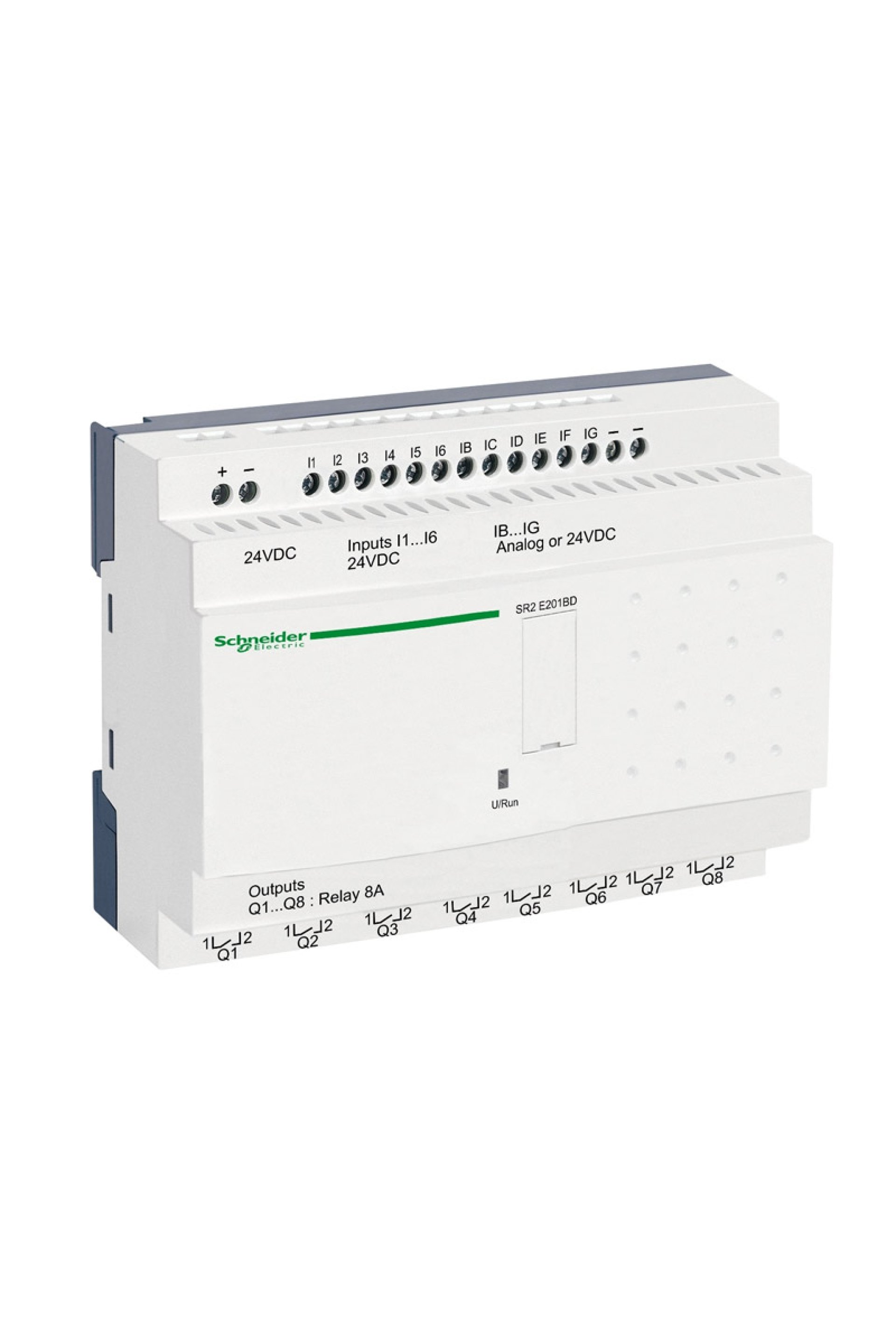

Schneider Akıllı Röle Ürün Özellikleri Ürün ya da bileşen tipi : Kompakt akıllı röle Tamamlayıcı Özellikler Yerel ekran : Olmadan Kontrol şeması satır sayısı : 0…240ile ladder programlama Döngü süresi : 6…90 ms Yedekleme süresi : 10 yıl -de 25 °C Saat sapması : 12 dk/yıl -de 0…55 °C Kontroller : Her güç verildiğinde program belleği [Us] nominal besleme gerilimi : 24 V DC Besleme gerilimi limitleri : 19,2…30 V Maksimum arz akımı : 100 mA (uzatma olmadan) W cinsinden güç dağılımı : 6 W uzatma olmadan Dijital giriş tipi : Dirençli Dijital giriş gerilimi : 24 V DC Dijital giriş akımı : 4 mA Sayım frekansı : 1 kHz için Dijital giriş Gerilim durumu 1 garantili : >= 15 V için I1...IA ve IH...IR Dijital giriş devresi Gerilim durumu 0 garantili : <= 5 V için I1...IA ve IH...IR Dijital giriş devresi Mevcut Durum 1 Garantili : >= 1.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG) Mevcut Durum 0 Garantili : <= 0.5 mA (ayrık giriş devreleri olarak kullanılmış IB...IG) <= 0.75 mA (I1...IA ve IH...IR Dijital giriş devresi) Giriş uyumluluğu : 3 telli yakınlık sensörleri PNP için Dijital giriş Analog giriş sayısı : 6 Analog giriş tipi : Ortak mod Analog giriş aralığı : 0...10 V 0...24 V Sıcaklık prob tipi : NTC 10k -de 25 °C NTC 1000k -de 25 °C KTY81 210/220/221/222/250 Pt 500 Maksimum izin verilebilir gerilim : 30 V için analog giriş devresi Analog giriş çözünürlüğü : 8 bit LSB değeri : 39 mV için analog giriş devresi Dönüşüm süresi : Akıllı röle döngü süresi için analog giriş devresi Dönüşüm hatası : +/- 5 % -de 25 °C için analog giriş devresi +/- % 6,2 -de 55 °C için analog giriş devresi Tekrarlama doğruluğu : +/- 2 % -de 55 °C için analog giriş devresi Çalışma mesafesi : 10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresi Giriş empedansı : 12 kOhm için analog giriş devreleri olarak kullanılmış IB...IG 12 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG 7,4 kOhm için I1...IA ve IH...IR Dijital giriş devresi Çıkışların sayısı : 8 röle Çıkış gerilimi limitleri : 24...250 V AC (röle çıkışı) 5...30 V DC (röle çıkışı) Kontak tipi ve düzenleme : NA için röle çıkışı Çıkış termal akımı : Tüm 8 çıkış için 8 A için röle çıkışı Elektrik dayanıklılığı : AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunEN/IEC 60947-5-1 AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunEN/IEC 60947-5-1 DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunEN/IEC 60947-5-1 DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunEN/IEC 60947-5-1 MA cinsinden anahtarlama kapasitesi : >= 10 mA -de 12 V (röle çıkışı) Hz cinsinden çalışma hızı : 0,1 Hz (Ie'de) için röle çıkışı 10 Hz (yüksüz) için röle çıkışı Mekanik dayanıklılık : 10000000 cycles için röle çıkışı [Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1 Yanıt süresi : 10 ms (durum 0'dan durum 1'e) için röle çıkışı 5 ms (durum 1'den durum 0'a) için röle çıkışı Bağlantılar - terminaller : Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu Sıkma torku : 0,5 N.m Ürün ağırlığı : 0,35 kg Ortam Koşulları Mikro kırılmalara bağışıklık : 1 ms Ürün sertifikaları : C-Tick UL GL CSA GOST Standartlar : EN/IEC 61000-4-4 seviye 3 EN/IEC 61000-4-6 seviye 3 EN/IEC 61000-4-3 EN/IEC 61000-4-12 EN/IEC 61000-4-5 EN/IEC 61000-4-11 EN/IEC 61000-4-2 seviye 3 EN/IEC 60068-2-27 Ea EN/IEC 60068-2-6 Fc IP koruma derecesi : IP20 'e uygunIEC 60529 (terminal bloğu) IP40 'e uygunIEC 60529 (ön panel) Çevresel özellik : EMC yönergesi 'e uygunEN/IEC 61000-6-2 EMC yönergesi 'e uygunEN/IEC 61000-6-3 EMC yönergesi 'e uygunEN/IEC 61000-6-4 EMC yönergesi 'e uygunEN/IEC 61131-2 bölge B Düşük gerilim yönergesi 'e uygunEN/IEC 61131-2 Kesinti yayılmalı/iletimli : Sınıf B 'e uygunEN 55022-11 grup 1 Çalışma için ortam hava sıcaklığı : -20…40 °C havalandırılmamış muhafazada 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 -20…55 °C 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 Depolama ortam koşulları : -40…70 °C Çalışma yüksekliği : 2000 m Maksimum rakım taşımacılığı : 3048 m Bağıl nem : 95 % yoğuşma veya damlayan su olmadan
