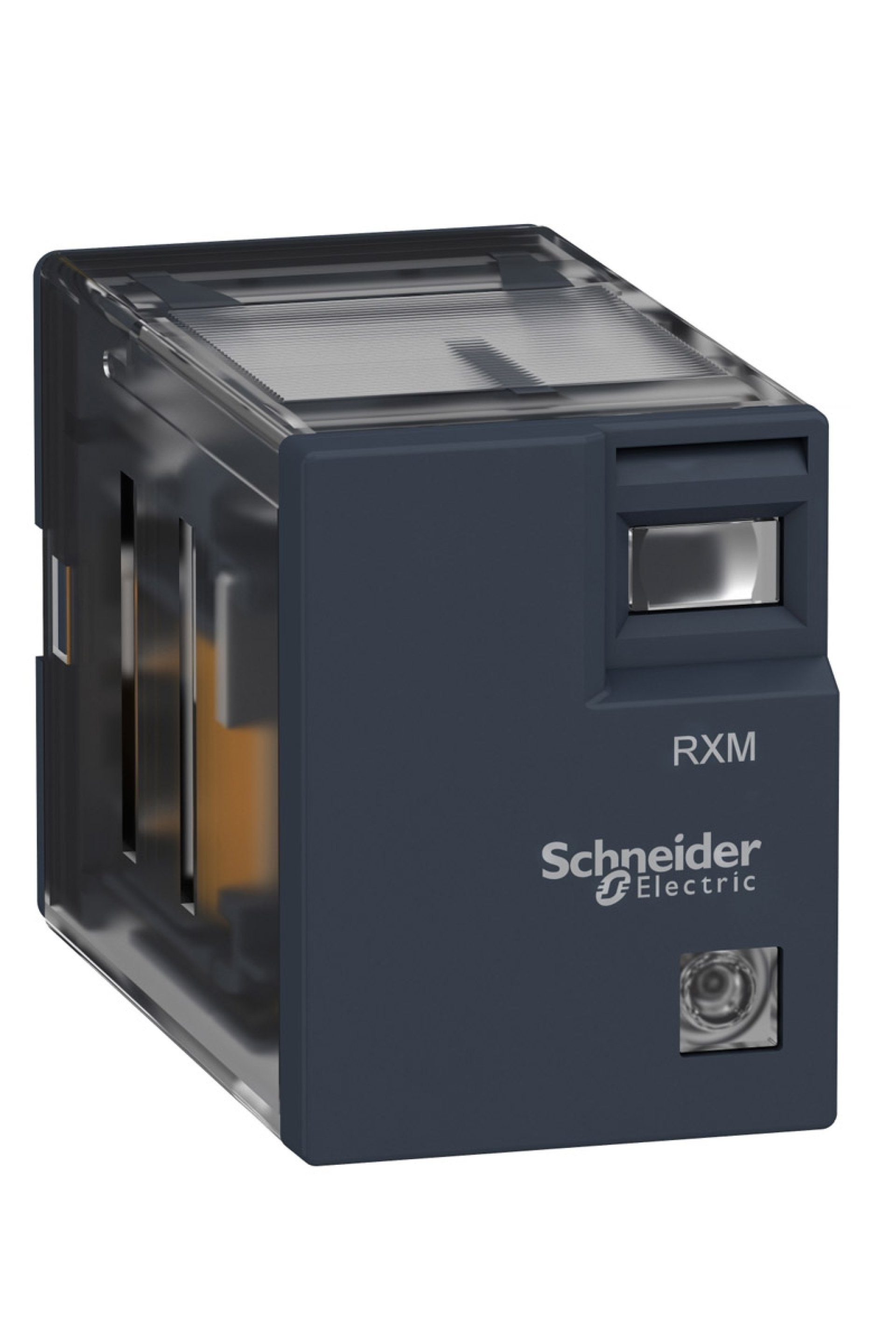

Schneider Minyatür Röle Ürün Özellikleri Ürün serisi : Harmony Electromechanical Relays Ürün ya da bileşen tipi : Takılabilir röle Ürün grubu : RXM Bobin parazit bastırması : Olmadan Kullanım katsayısı : 20 % Bölünemez miktar başına satış : 10 Tamamlayıcı Özellikler Kontak tipi ve düzenleme : 4 K/A Kontak işlemi : Standart Kontrol devresi gerilimi : 24 V AC 50/60 Hz [Ithe] klasik muhafazalı termik akım : 3 A -de -40…55 °C Durum LED'i : Olmadan Kontrol tipi : Buton olmadan [Ui] nominal yalıtım voltajı : 250 V 'e uygunIEC [Uimp] nominal darbe dayanım voltajı : 2,5 kV süresince 1,2/50 µs 'e uygunIEC 61810-7 Kontak malzemesi : Gümüş alaşım (Ag/Ni) [Ie] nominal çalışma akımı : 3 A (AC-1/DC-1) NA 'e uygun IEC Minimum anahtarlama akımı : 10 mA Maksimum anahtarlama gerilimi : 250 V AC Minimum Anahtarlam gerilimi : 17 V Yük akımı : 3 A -de 250 V AC Maksimum anahtarlama kapasitesi : 750 VA AC Minimum Anahtarlam Kapasitesi : 170 mW Çalışma hızı : <= 1200 döngü/saat düşük yük Mekanik dayanıklılık : 10000000 döngü Elektrik dayanıklılığı : 100000 cycles için dirençli yük VA cinsinden ortalama tüketim : 1,2 AC Düşme gerilimi eşiği : >= 0,15 Uc AC Çalışma süresi : 20 ms bobinin enerjisini kesme ve kapatma gecikmesi kontağı arasında 20 ms bobinin enerjisini kesme ve açma gecikmesi kontağı arasında Ortalama direnç : 180 Ohm -de 23 °C +/- 10 % Nominal çalışma gerilimi limitleri : 19.2...26.4 V AC Koruma kategorisi : RT I Test seviyeleri : Seviye A Çalışma konumu : Herhangi bir konum CAD genel genişliği : 21 mm CAD genel yüksekliği : 27 mm CAD genel derinliği : 46 mm Ürün ağırlığı : 0,034 kg Dielektrik gücü : 2000 V AC bobin ve kontak arasındaile temel yalıtım yalıtım 2000 V AC kutuplar arasındaile temel yalıtım yalıtım 1000 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım Güvenlik güvenilirlik verisi : B10d = 100000 Ortam Koşulları Standartlar : EN/IEC 61810-1 (iss. 2) CE Depolama ortam koşulları : -40…85 °C Çalışma için ortam hava sıcaklığı : -40…55 °C Titreşim direnci : 3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…50 Hz)çalışma 'e uygunEN/IEC 60068-2-6 6 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…50 Hz)çalışmıyor 'e uygunEN/IEC 60068-2-6 Kirletme derecesi : 2 Darbe dayanımı : 30 gn için çalışmıyor 'e uygunEN/IEC 60068-2-27 10 gn için çalışma sırasında 'e uygunEN/IEC 60068-2-27
