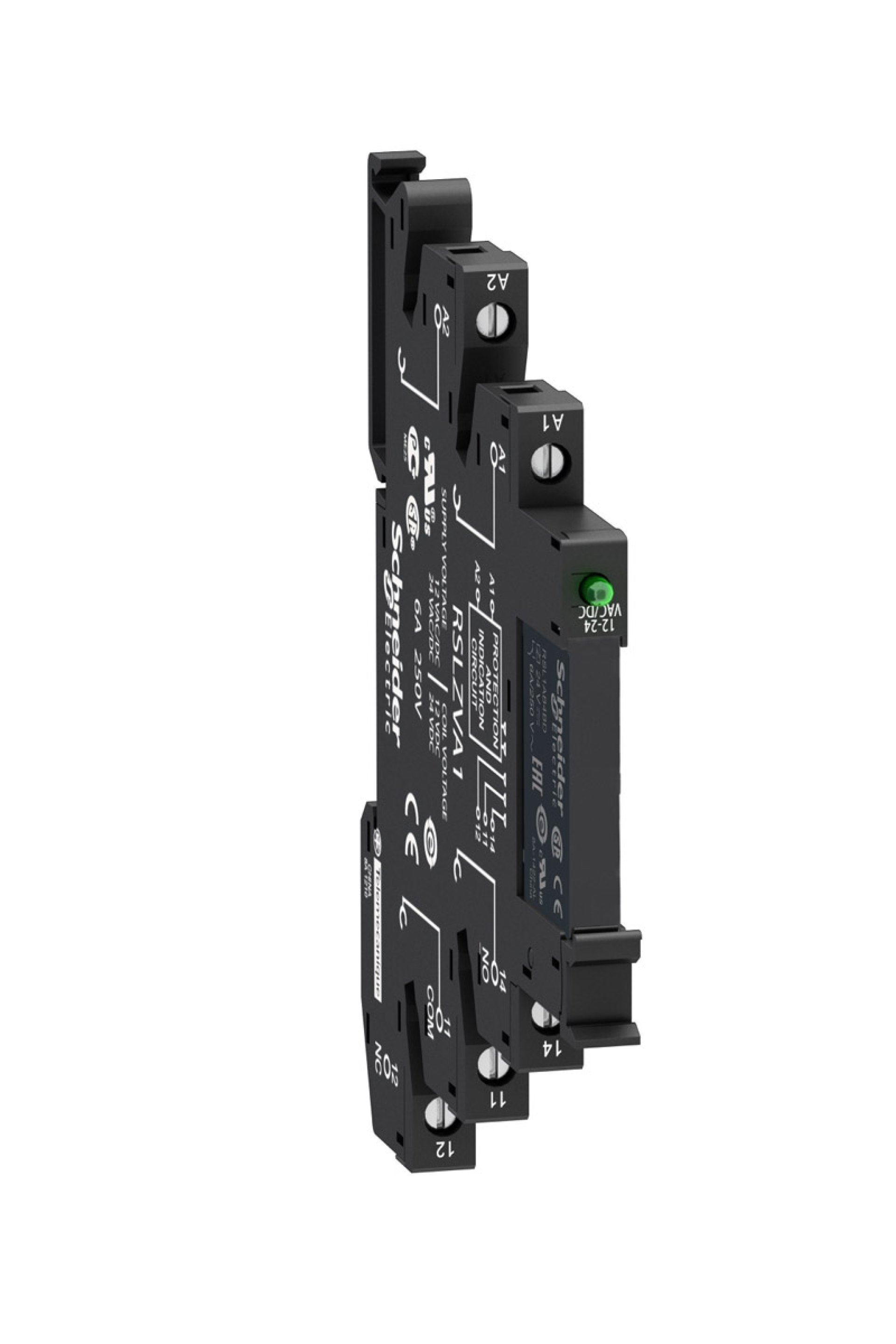

Schneider Slim Röle Ürün Özellikleri Ürün serisi : Harmony Electromechanical Relays Seri adı : Arayüz rölesi Ürün ya da bileşen tipi : Pre-assembled plug-in relay with socket Ürün grubu : RSL Kontak tipi ve düzenleme : 1 K/A Kontak işlemi : Standart Kontrol devresi gerilimi : 24 V DC [Ithe] klasik muhafazalı termik akım : 6 A -de -40…55 °C Durum LED'i : Ile Pim biçimi : Düz (PCB tipi) Tamamlayıcı Özellikler Sabitleme Modu : Plastik sıkıştırma yayı Ortalama direnç : 3390 Ohm ag: DC -de 23 °C +/- 10 % [Ui] nominal yalıtım voltajı : 250 V 'e uygunEN/IEC [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC Kontak malzemesi : Gümüş alaşım (AgSnO2) [Ie] nominal çalışma akımı : 6 A 1 K/A (AC-1/DC-1) 'e uygunIEC/UL Minimum anahtarlama akımı : 100 mA Maksimum anahtarlama gerilimi : 277 V Minimum anahtarlama gerilimi : 12 V Maksimum anahtarlama kapasitesi : 1500 VA 150 W Minimum anahtarlama kapasitesi : 120 mW Çalışma hızı : <= 18000 döngü/saat yüksüz <= 360 döngü/saat düşük yük Mekanik dayanıklılık : 10000000 cycles Elektrik dayanıklılığı : 60000 çevrim için dirençli yük, 6 A -de 250 V, AC-1 Çalışma süresi : 5 ms sıfırlama 12 ms İşaretleme : CE Koruma kategorisi : RT III Test seviyeleri : Seviye A Çalışma konumu : Herhangi bir konum Yükseklik : 78,6 mm Genişlik : 6,2 mm Derinlik : 95 mm Terminallerin açıklaması ISO n°1 : (A1-A2)CO (11-12-14)OC Bölünemez miktar başına satış : 10 Ürün ağırlığı : 0,029 kg Yük akımı : 6 A -de 250 V AC 0,5 mm montaj mesafesi W cinsinden ortalama tüketim : 0,17 W, DC Düşme gerilimi eşiği : >= 0,05 Uc Kontak terminali düzenlemesi : Ayrı Bağlantılar - terminaller : Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vida konnektörleri, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) katı kablo uçsuz Sıkma torku : < 0.5 N.m için M2.5 vida(lar) Güvenlik güvenilirlik verisi : B10d = 60000 Kontrol tipi : Buton olmadan Montaj desteği : 35 mm simetrik DIN rayı Cihaz sunumu : Açılı Ortam Koşulları Giriş gerilimi : 24 V AC/DC (giris gerilimi limiti: 21,6...28,8 V) Dielektrik gücü : 1000 V AC kontaklar arasında 4000 V AC bobin ve kontak arasında Standartlar : CSA C22.2 No 14 UL 508 EN/IEC 61810-1 Ürün sertifikaları : UL GOST CSA Depolama ortam koşulları : -40…85 °C Titreşim direnci : 10 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 10 döngü 'e uygunEN/IEC 60068-2-6 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 10 döngü 'e uygunEN/IEC 60068-2-6 IP koruma derecesi : IP40 'e uygunEN/IEC 60529 Darbe dayanımı : 10 gn (süre = 11 ms) için çalışma sırasında 'e uygunEN/IEC 60068-2-27 5 gn (süre = 11 ms) için çalışmıyor 'e uygunEN/IEC 60068-2-27 Çalışma için ortam hava sıcaklığı : -40…55 °C
