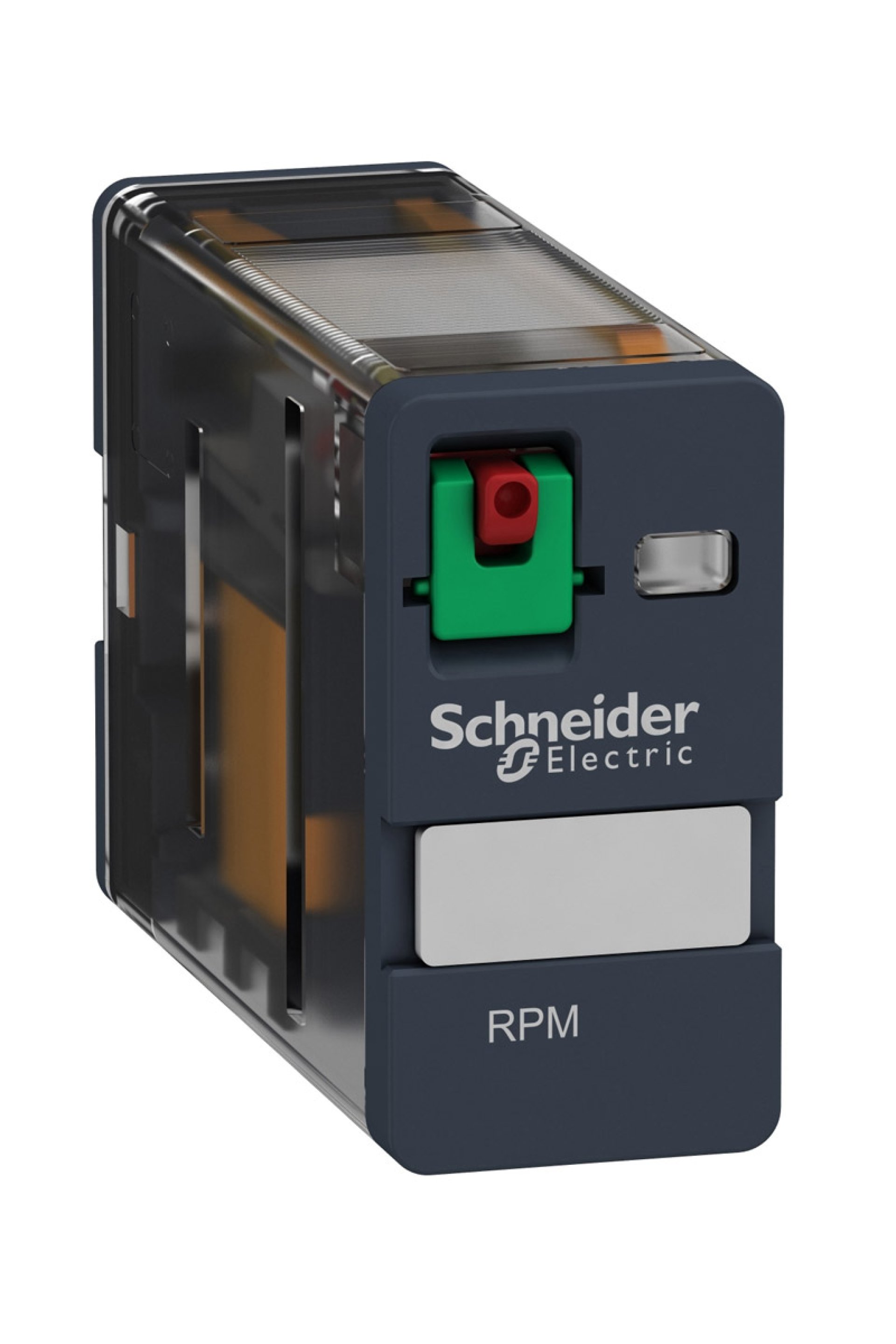

Schneider RPM-11B7 24VAC 1K 15A Röle

Schneider 15A Röle Ürün Özellikleri Ürün serisi : Harmony Electromechanical Relays Seri adı : Power Ürün ya da bileşen tipi : Takılabilir röle Ürün grubu : RPM Kontak tipi ve düzenleme : 1 K/A Kontrol devresi gerilimi : 24 V AC 50/60 Hz [Ithe] klasik muhafazalı termik akım : 15 A -de -40…55 °C Durum LED'i : Olmadan Kontrol tipi : Kilitlenebilir test butonu Kullanım katsayısı : 20 % Tamamlayıcı Özellikler Pim biçimi : Düz [Ui] nominal yalıtım voltajı : 250 V 'e uygunIEC [Uimp] nominal darbe dayanım voltajı : 4 kV süresince 1,2/50 µs Kontak malzemesi : AgNi [Ie] nominal çalışma akımı : 15 A -de 277 V (AC) 'e uygunUL 15 A -de 28 V (DC) 'e uygunUL 15 A -de 250 V (AC) NA 'e uygunIEC 15 A -de 28 V (DC) NA 'e uygunIEC 7,5 A -de 250 V (AC) NK 'e uygunIEC 7,5 A -de 28 V (DC) NK 'e uygunIEC Maksimum anahtarlama gerilimi : 250 V 'e uygunIEC Resistive load current : 15 A -de 250 V AC 15 A -de 28 V DC Maksimum anahtarlama kapasitesi : 3750 VA 420 W Minimum anahtarlama kapasitesi : 170 mW -de 10 mA, 17 V Çalışma hızı : <= 1200 döngü/saat düşük yük <= 18000 döngü/saat yüksüz Mekanik dayanıklılık : 10000000 cycles Elektrik dayanıklılığı : 100000 cycles için dirençli yük Average coil consumption in VA : 1,6 -de 60 Hz Düşme gerilimi eşiği : >= 0,15 Uc AC Operate time : 20 ms nominal gerilimde Release time : 20 ms nominal gerilimde Average coil resistance : 177 Ohm -de 20 °C +/- 15 % Nominal çalışma gerilimi limitleri : 19.2...26.4 V AC Koruma kategorisi : RT I Test seviyeleri : Seviye A Çalışma konumu : Herhangi bir konum Kirletme derecesi : 3 Güvenlik güvenilirlik verisi : B10d = 100000 Ürün ağırlığı : 0,026 kg Cihaz sunumu : Açılı Ortam Koşulları Dielektrik gücü : 1500 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım 2000 V AC bobin ve kontak arasındaile sağlamlaştırılmış yalıtım Standartlar : UL 508 EN/IEC 61810-1 CSA C22.2 No 14 Ürün sertifikaları : EAC CSA UL Depolama ortam koşulları : -40…85 °C Çalışma için ortam hava sıcaklığı : -40…55 °C Titreşim direnci : 3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 5 döngü 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 5 döngü Degree of protection (Housing only) : IP40 'e uygunEN/IEC 60529 Darbe dayanımı : 15 gn için çalışma sırasında 30 gn için çalışmıyor
