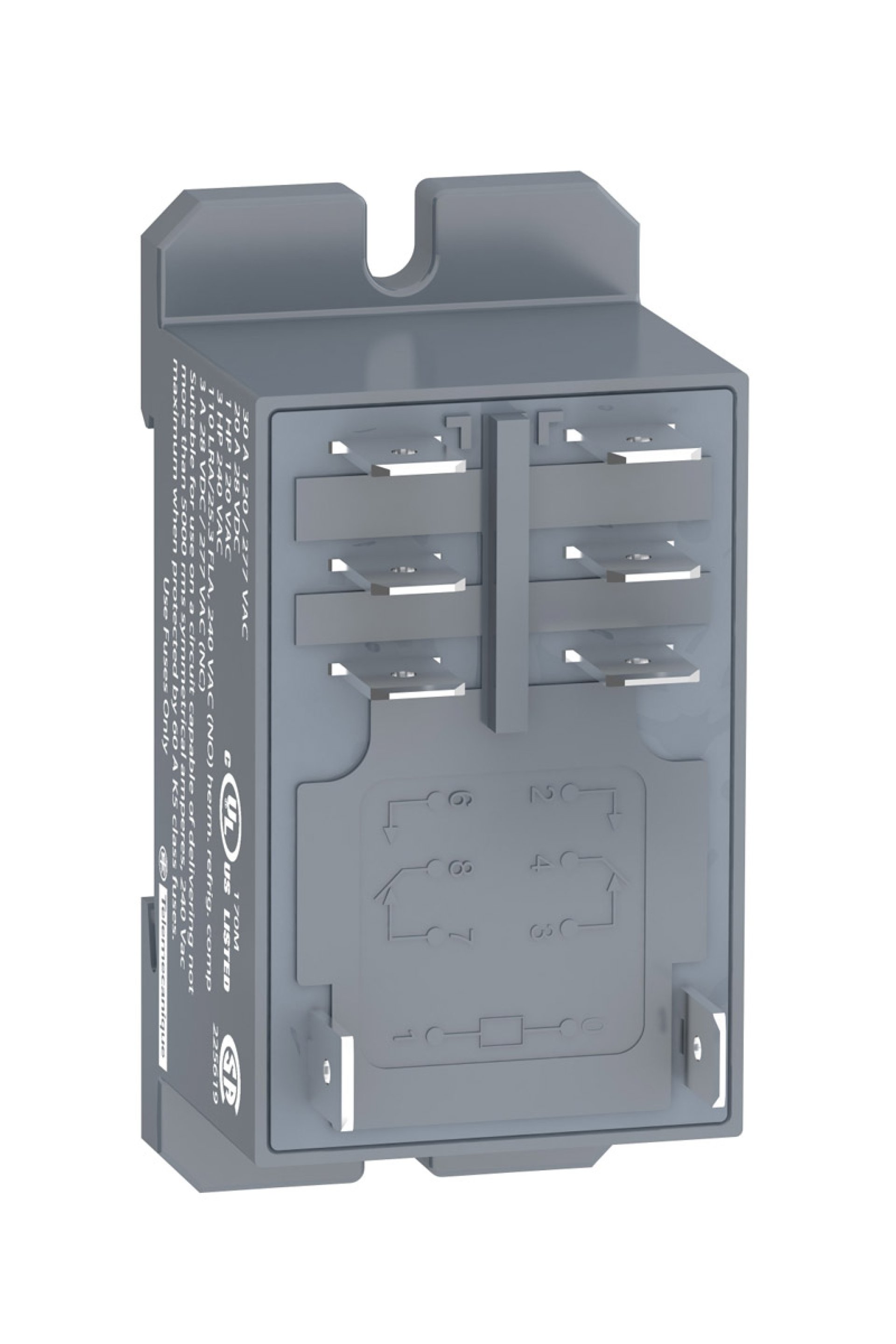

Schneider Güç Rölesi Ürün Özellikleri Ürün serisi : Harmony Electromechanical Relays Seri adı : Güç Ürün ya da bileşen tipi : Din Ray/Panel Montaj Rölesi Ürün grubu : RPF Kontak tipi ve düzenleme : 2 K/A Kontrol devresi gerilimi : 24 V DC Kontrol tipi : Kilitlenebilir test butonu olmadan Pim biçimi : Düz Kontak malzemesi : Gümüş kalay oksit [Ithe] klasik muhafazalı termik akım : 25 A -de -40…55 °C boşluksuz yan yana röleler Dirençli Nominal Yük : 25 A -de 28 V DC Kullanım katsayısı : 10 % Tamamlayıcı Özellikler Montaj desteği : DIN rayı Kontrol devresi gerilim limitleri : 19,2...26,4 V [Ui] nominal yalıtım voltajı : 250 V 'e uygunIEC [Uimp] nominal darbe dayanım voltajı : 4 kV süresince 1,2/50 µs Maksimum anahtarlama gerilimi : 250 V 'e uygunIEC Maksimum anahtarlama kapasitesi : 7500 VA/700 W Minimum önerilen anahtarlama kapasitesi : 6000 mW 500 mA / 12 V için NA 170 mW 10 mA / 6 V için NK Çalışma hızı : <= 1200 döngü/saat düşük yük <= 18000 döngü/saat yüksüz Mekanik dayanıklılık : 5000000 döngü Elektrik dayanıklılığı : 100000 cycles için dirençli yük Ortalama bobin tüketimi : 1,7 W Düşme gerilimi eşiği : >= 0,1 Uc Çalışma Zamanı : 25 ms Serbest bırakma süresi : 25 ms Ortalama direnç : 350 Ohm -de 20 °C +/- 10 % Güvenlik güvenilirlik verisi : B10d = 100000 Koruma kategorisi : RT II Test seviyeleri : Seviye A Çalışma konumu : Herhangi bir konum CAD genel genişliği : 33,7 mm CAD genel yüksekliği : 68,5 mm CAD genel derinliği : 39,2 mm Ürün ağırlığı : 0,082 kg Cihaz sunumu : Açılı Ortam Koşulları Dielektrik gücü : 2000 V AC kutuplar arasındaile temel yalıtım 4000 V AC bobin ve kontak arasındaile sağlamlaştırılmış yalıtım 1500 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım Standartlar : CSA C22.2 No 14 UL 508 EN/IEC 61810-1 Ürün sertifikaları : UL GOST CSA CE Depolama ortam koşulları : -40…85 °C Çalışma için ortam hava sıcaklığı : -40…55 °C Titreşim direnci : 3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 5 döngü 10 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 5 döngü Darbe dayanımı : 10 gn için çalışma sırasında 30 gn için çalışmıyor Kirletme derecesi : 3
