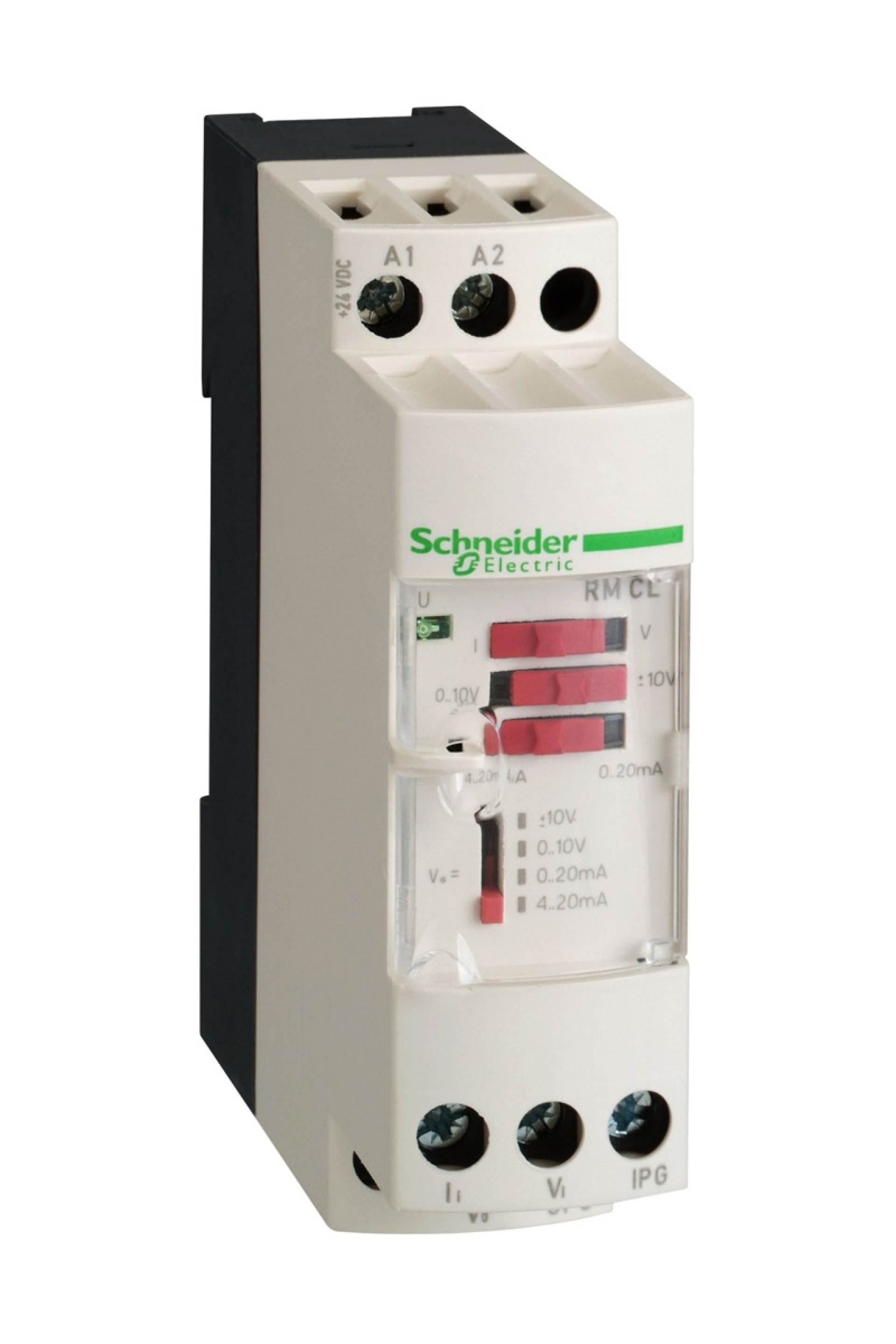

Schneider Electric Dönüştürücüler Ürün Özellikleri Ürün serisi : Harmony Analog Ürün ya da bileşen tipi : Gerilim/akım dönüştürücü Analog giriş tipi : Gerilim 0...300 V AC/DC 50/60 Hz Analog çıkış tipi : Akım 0...20 mA <= 500 Ohm anahtarlanabilir Tamamlayıcı Özellikler Koruma türü : Çıkışta kısa devre koruması Anormal analog çıkış akımı : -30…0 mA 0...20 mA no giriş or giriş wire broken 4…30 mA 4...20 mA no giriş or giriş wire broken [Us] nominal besleme gerilimi : 24 V DC +/- %20, yalıtımlı Akım tüketimi : <= 70 mA için gerilim çıkışı <= 90 mA için akım çıkışı Yerel sinyalleme : Güç AÇIK: LED (yeşil) Ölçüm hatası : Tam ölçeğin +/- % 10'u -de 20 °C (10 V/m'nin elektromanyetik paraziti) Tam ölçeğin +/- % 5'i -de 20 °C Tekrarlama doğruluğu : +/- % 0,2 tam ölçek -de 20 °C +/- % 0,6 tam ölçek -de 60 °C Sıcaklık katsayısı : 200 ppm/°C Kelepçeleme bağlantı kapasitesi : 1 x 2,5 mm² 2 x 1,5 mm² Sıkma torku : 0,6…1,1 N.m İşaretleme : CE Kesinti dayanımı : 0,5 kV süresince 1,2/50 µs 'e uygunIEC 61000-4-5 [Ui] nominal yalıtım voltajı : 2 kV Sabitleme modu : Vidalarla (montaj plakası) Takılabilir (35 mm simetrik DIN rayı) Güvenlik güvenilirlik verisi : MTTFd = 21,6 yıl B10d = 20000 Ürün ağırlığı : 0,15 kg Ortam Koşulları Standartlar : IEC 60584-1 IEC 60947-1 Ürün sertifikaları : UL GL CSA IP koruma derecesi : IP20 (terminal bloğu) IP50 (muhafaza) Yangına dayanıklılık : 850 °C 'e uygun IEC 60695-2-1 850 °C 'e uygun UL Darbe dayanımı : 50 gn için 11 ms 'e uygunIEC 60068-2-27 Titreşim direnci : 5 gn (f= 10…100 Hz) 'e uygun IEC 60068-2-6 Elektrostatik deşarja direnç : 6 kV (kontakta) 'e uygunIEC 61000-4-2 seviye 3 8 kV (havada) 'e uygunIEC 61000-4-2 seviye 3 Hızlı geçici akımlara direnç : 1 kV 'e uygunIEC 61000-4-4 (giriş-çıkışta) 2 kV 'e uygunIEC 61000-4-4 (güç beslemesinde) Kesinti yayılmalı/iletimli : CISPR11 CISPR 22 grup 1 - sınıf B Depolama ortam koşulları : -40…85 °C Çalışma için ortam hava sıcaklığı : 0…50 °C yan yana montaj 0…60 °C 2 cm boşluk Kirletme derecesi : 2 'e uygun IEC 60664-1
