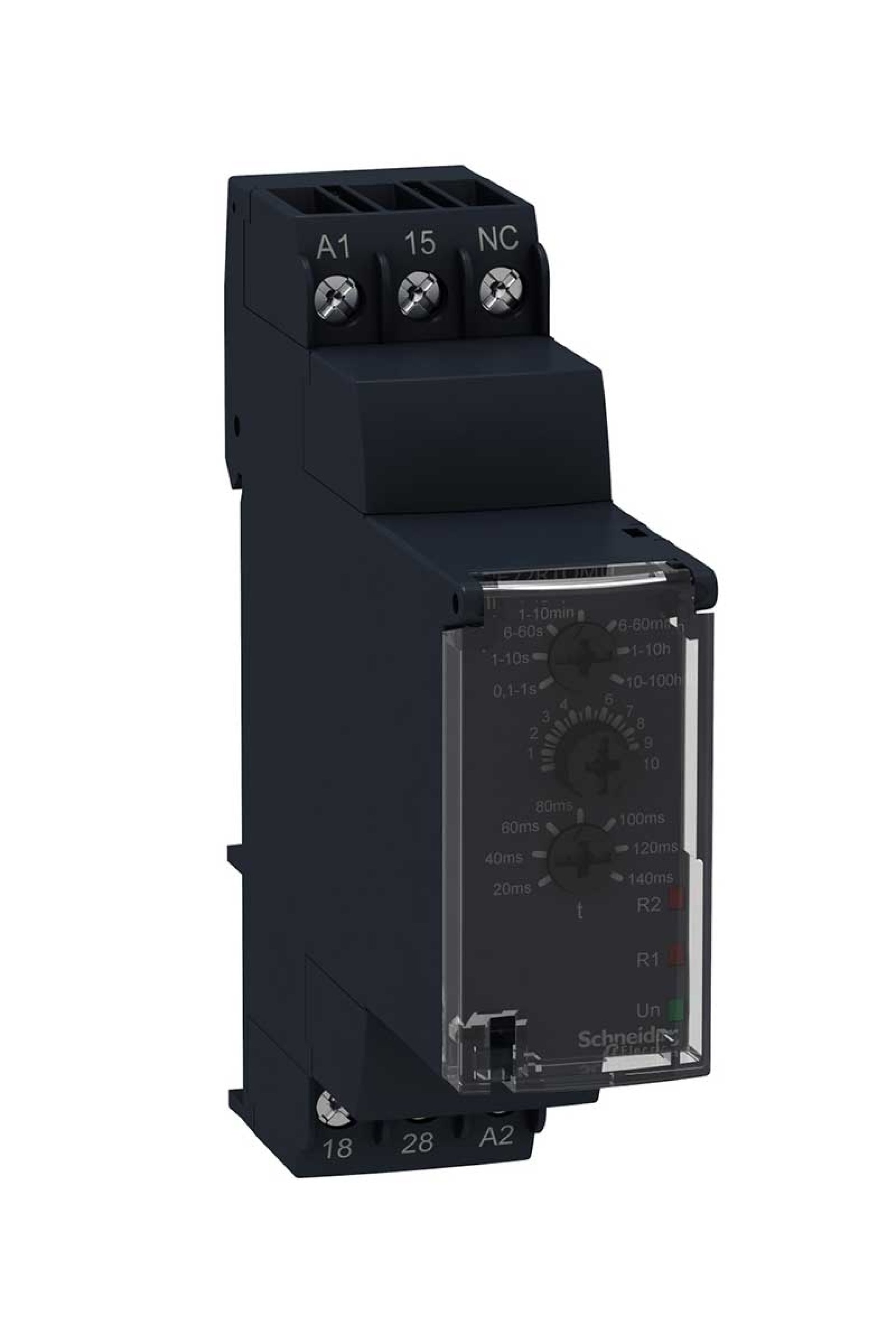

Schneider Zamanlama Rölesi Ürün Özellikleri Ürün serisi : Harmony Timer Relays Dijital çıkış tipi : Röle Ürün grubu : RE22 Nominal çıkış akımı : 8 A Kontrol devresi gerilimi (Uc) : 24 V Tamamlayıcı Özellikler Kontak tipi ve düzenleme : 1 K/A zamanlı kontak Zaman gecikme aralığı : 1...10 min Kontrol tipi : Döner düğme ön panel [Us] nominal besleme gerilimi : 24...240 V AC 24 V DC Gerilim aralığı : 0,85...1,1 Us Besleme frekansı : 50...60 Hz +/- 5 % Bağlantılar - terminaller : Vidalı terminaller, 2 x 1,5 mm² Kablo uçlu Vidalı terminaller, 2 x 2,5 mm² kablo uçsuz Sıkma torku : 0,6… 1 N.m 'e uygun IEC 60947-1 Muhafaza malzemesi : Kendiliğinden sönen Tekrarlama doğruluğu : ±%0,5'e uygun IEC 61812-1 Sıcaklık sapması : +/- % 0,05/°C Gerilim sapması : +/- % 0,2/V Zaman gecikmesinin ayar doğruluğu : Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1 Kontrol sinyali darbe genişliği : 30 ms 100 ms düşük yük Yalıtım direnci : 100 MOhm -de 500 V DC 'e uygun IEC 60664-1 İyileşme süresi : 120 ms enerji kesmede Mikro kırılmalara bağışıklık : 10 ms VA cinsinden güç tüketimi : 50 VA -de 240 V AC W cinsinden güç tüketimi : 0,7 W -de 24 V DC Kesme kapasitesi : 2000 VA Minimum anahtarlama akımı : 10 mA -de 5 V Maksimum anahtarlama akımı : 8 mA Maksimum anahtarlama gerilimi : 250 V Elektrik dayanıklılığı : 100000 cycles için dirençli yük, 8 A -de 250 V, AC Mekanik dayanıklılık : 10000000 döngü Nominal dürtü dayanıklı voltaj : 5 kV için 1,2…50 µs 'e uygunIEC 60664-1 5 kV 'e uygunIEC 61812-1 Gecikme Gücü : 100 ms Güvenlik güvenilirlik verisi : MTTFd = 182,6 yıl B10d = 170000 Montaj konumu : Herhangi bir konum normal dikey montaj düzlemine bağlı Montaj desteği : 35 mm DIN rayı 'e uygunEN/IEC 60715 Durum LED'i : Yeşil LED (yanıp sönen) için zamanlama devam ediyor Yeşil LED (sabit) için güç AÇIK Sarı LED için röle enerjili Genişlik : 22,5 mm Ürün ağırlığı : 0,086 kg Ortam Koşulları Dielektrik gücü : 2,5 kV için 1 mA/1 dakika -de 50 Hz 'e uygunIEC 61812-1 Standartlar : EN 61000-6-4 EN 61000-6-2 EN 61000-6-3 EN 61000-6-1 IEC 61812-1 Direktifler : 2006/95/EC - alçak gerilim yönergesi 2004/108/EC - elektromanyetik uyumluluk Ürün sertifikaları : CSA EAC RCM CE CCC GL CULus Nominal çalışma ortam sıcaklığı : -20…60 °C Depolama ortam koşulları : -30…60 °C IP koruma derecesi : Muhafaza: IP40 'e uygunIEC 60529 Terminal bloğu: IP20 'e uygunIEC 60529 Ön yüz: IP40 'e uygunIEC 60529 Titreşim direnci : 20 m/s² (f= 10…150 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 15 gn için 11 ms 'e uygunIEC 60068-2-27 Bağıl nem : 93 %, yoğuşmasız 'e uygunIEC 60068-2-30 Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi - test seviyesi: 6 kV (kontak deşarjı)seviye 3 'e uygunEN/IEC 61000-4-2 Elektrostatik deşarj bağışıklık testi - test seviyesi: 8 kV (hava deşarjı)seviye 3 'e uygunEN/IEC 61000-4-2 Hızlı geçici bağışıklık testi - test seviyesi: 1 kV (kapasitif bağlantı klipsi)seviye 3 'e uygunIEC 61000-4-4 Hızlı geçici bağışıklık testi - test seviyesi: 2 kV (doğrudan kontak)seviye 3 'e uygunIEC 61000-4-4 Kesinti bağışıklık testi - test seviyesi: 1 kV (diferansiyel mod)seviye 3 'e uygunIEC 61000-4-5 Kesinti bağışıklık testi - test seviyesi: 2 kV (ortak mod)seviye 3 'e uygunIEC 61000-4-5 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test seviyesi: 10 V (0,15...80 MHz)seviye 3 'e uygunIEC 61000-4-6 Elektromanyetik alan bağışıklık testi - test seviyesi: 10 V/m (80 MHz...1 GHz)seviye 3 'e uygunIEC 61000-4-3 Mikro kırılmalara ve gerilim düşüşlerine bağışıklık - test seviyesi: % 30 (500 ms) 'e uygunIEC 61000-4-11 Mikro kırılmalara ve gerilim düşüşlerine bağışıklık - test seviyesi: % 100 (20 ms) 'e uygunIEC 61000-4-11 Iletimli ve yayılmalı emisyonlarsınıf B 'e uygunEN 55022
