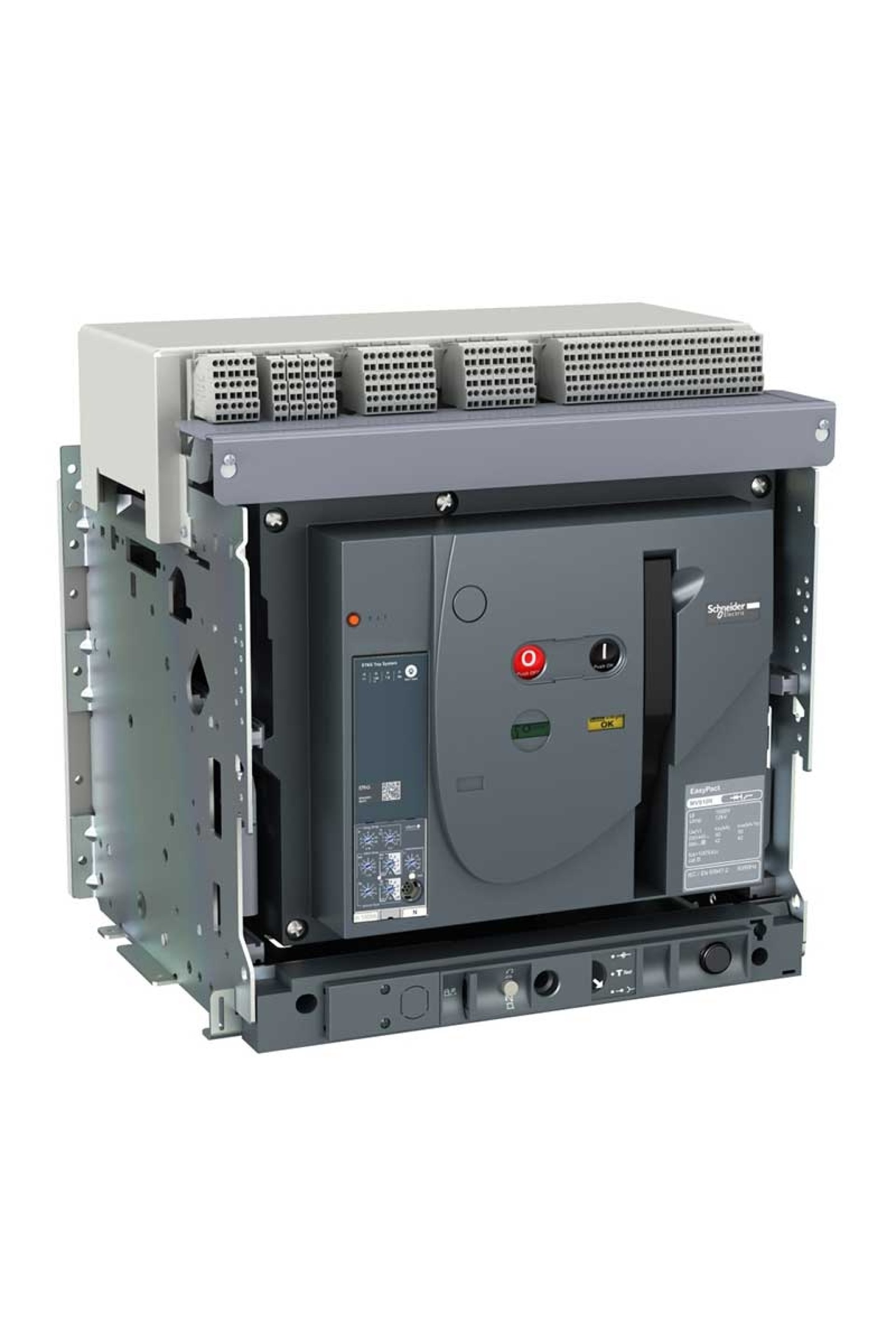

Schneider Manuel Devre Kesici Ürün Özellikleri Ürün serisi : EasyPact MVS Seri : EasyPact Ürün adı : MVS32H Ürün grubu : MVS32H Ürün ya da bileşen tipi : Devre kesici Cihaz uygulaması : Dağıtım Kutup tanımı : 3P Korumalı kutup açıklaması : 3P 3d Şebeke tipi : AC Derece kodu : H Yalıtıma uygunluk : Evet 'e uygun IEC 60947-2 Kullanım kategorisi : Category B Açma birimi adı : ET5S Açma birimi teknolojisi : Elektronik Açma birimi derecesi : 3200 A Tamamlayıcı Özellikler Şebeke frekansı : 50/60 Hz Kontrol tipi : Manuel işletimli Montaj Tipi : Çekmeceli Montaj desteği : Ray Bağlantı konumu : Dikey Bağlantının konumu : Arka [In] nominal akım : 3200 A -de 40 °C [Ui] nominal yalıtım voltajı : 1000 V AC 50/60 Hz 'e uygunIEC 60947-2 [Uimp] nominal darbe dayanım voltajı : 12 kV 'e uygunIEC 60947-2 [Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz 'e uygun IEC 60947-2 Devre kesici CT değeri : 3200 A Kesme kapasitesi : 65 kA Icu -de 220...440 V AC 50/60 Hz 'e uygun IEC 60947-2 [Ics] nominal hizmet kesme kapasitesi : 65 kA (Ics) -de 220...440 V AC 50/60 Hz 'e uygun IEC 60947-2 Mekanik dayanıklılık : 20000 cycles (bakım ile) 'e uygunIEC 60947-2 10000 cycles (bakım olmadan) 'e uygunIEC 60947-2 Elektrik dayanıklılığı : Category B: 5000 cycles 440 V AC 50/60 Hz bakım olmadan 'e uygunIEC 60947-2 Category B: 2500 cycles 690 V AC 50/60 Hz bakım olmadan 'e uygunIEC 60947-2 Bağlantı aralığı : 115 mm ayırıcısız Kontak konum göstergesi : Evet [Icm] nominal kısa devre kapama kapasitesi : 143 kA (Icm) -de 220...440 V AC 50/60 Hz 'e uygun IEC 60947-2 [Icw] nominal kısa süreli dayanma akımı : 65 kA (1 sn) -de 220...440 V AC 50/60 Hz 'e uygun IEC 60947-2 50 kA (1 sn) -de 690 V AC 50/60 Hz 'e uygun IEC 60947-2 36 kA (3 s) -de 440/690 V AC 50/60 Hz 'e uygun IEC 60947-2 Açma birimi koruma fonksiyonları : LSI Koruma türü : Anlık kısa devre koruması Aşırı yük koruma (uzun süreli) Kısa süreli kısa devre koruması Hata göstergesi : Dahili hata Kısa devre Aşırı yük Uzun süreli açma ayar tipi lr : Ayarlanabilir 9 ayar Uzun süreli açma ayar aralığı : 0,4...1 x In Uzun süreli gecikme ayarı tipi : Ayarlanabilir 9 ayar [tr] uzun süreli gecikme ayari : 0,5…24 s -de 6 x Ir Kısa süreli açma ayarı tipi Isd : Ayarlanabilir 9 ayar [Isd] kısa süreli açma ayarı aralığı : 1.5...10 x Ir Kısa süreli gecikme ayarı tipi : Ayarlanabilir 5 ayar [tsd] kısa süreli gecikme ayarı aralığı : 100…400 ms Anlık açma ayar tipi li : Ayarlanabilir 9 ayar Anlık açma ayar aralığı : 2...15 x In Kapalı Akım sensör derece aralığı : 1000/4000 A Maksimum kesme süresi : 25 ms Maksimum kapama yanıt süresi : 70 ms Yükseklik : 439 mm Genişlik : 441 mm Derinlik : 395 mm Ürün ağırlığı : 90 kg Ortam Koşulları Standartlar : IEC 60947-2 Ürün sertifikaları : IEC CCC GOST CCS IP koruma derecesi : IP40 Kirletme derecesi : 4 'e uygun IEC 60664-1 Nominal çalışma ortam sıcaklığı : -5…70 °C Depolama için ortam hava sıcaklığı : -40…85 °C kontrol ünitesiz -25…85 °C kontrol üniteli
