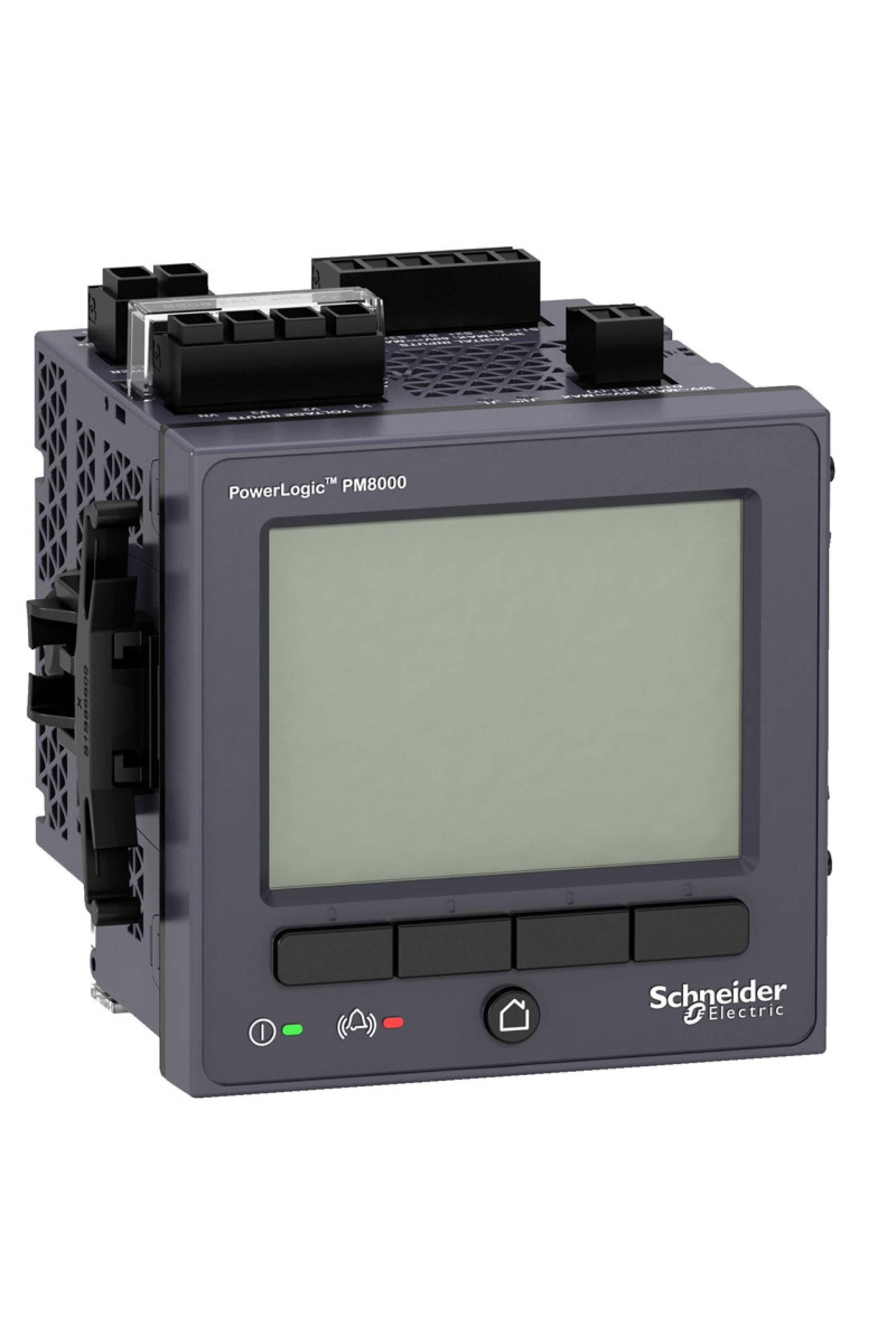

Schneider Ölçüm Cihazı Ürün Özellikleri Seri : PowerLogic Ürün adı : PowerLogic PM8000 Ürün grubu : PM8210 Ürün ya da bileşen tipi : Güç ölçer Tamamlayıcı Özellikler Güç kalitesi analizi : 'e uygunEN 50160: 2010 şikayet raporu Cihaz uygulaması : Güç izleme WAGES ölçümü Ölçümün tipi : Akım Gerilim Frekans Aktif ve reaktif güç toplam Görünen güç toplam Güç faktörü toplam Aktif ve reaktif güç faz başına, rms Görünen güç faz başına, rms Güç faktörü faz başına, rms Besleme gerilimi : 20...60 V DC +/- 10 % Şebeke frekansı : 60 Hz 50 Hz Nominal akım (Ir) : 10 A 5 A 1 A Kutup tanımı : 3P 1P + N 3P + N Güç tüketimi : 17 W Ekran tipi : Renkli TFT LCD Ekran çözünürlüğü : 320 x 240 Piksel QVGA Örnekleme hızı : Döngü başına 256 örnek Ölçüm akımı : 50…10000 mA Analog giriş tipi : Gerilim (empedans 5 MOhm) Akım (empedans 0,3 mOhm) Ölçüm gerilimi : 57…400 V AC 42...69 Hz faz ve nötr arasında 100…690 V AC 42...69 Hz fazlar arasında Frekans ölçüm aralığı : 42…69 Hz Girişlerin sayısı : 3 dijital 30 V AC 3 dijital 60 V DC Ölçüm doğruluğu : Akım +/- %0,1 Gerilim +/- %0,1 Aktif enerji +/- %0,2 Doğruluk sınıfı : Sınıf 0,2S aktif enerji 'e uygunIEC 62053-22 Sınıf 0.2 aktif enerji 'e uygunANSI C12.20 Sınıf 0.2 etkin güç 'e uygunIEC 61557-12 Sınıf 0.5S reaktif enerji 'e uygunIEC 62053-24 Sınıf 0.5 güç faktörü 'e uygunIEC 61557-12 Sınıf 0.2 gerilim 'e uygunIEC 61557-12 Sınıf 0.2 akım 'e uygunIEC 61557-12 Çıkışların sayısı : 1 darbe Görüntülenen bilgiler : Gerilim Akım Frekans Güç Enerji tüketimi Harmonik bozulma Haberleşme port protokolü : Modbus RTU -de 115 kbaud - 2 telli ION -de 115 kbaud - 2 telli DNP3 IEC 61850 Modbus TCP/IP Ethernet Modbus TCP/IP Zincir Bağlantı -de 10, 100 Mbit/sn RSTP 801.1d 2004 Haberleşme port desteği : Ethernet Vidalı terminal bloğu: RS485 Veri kaydı : Veri kayıtları Harmonik kayıtları Dalga biçimi günlükleri Anlık değerlerin minimumu/maksimumu Trend oluşturma/tahmin oluşturma Yükselme ve alçalma kayıtları Olay kayıtları dizisi GPS senkronizasyon Alarm kayıtları Olay kayıtları Saat damgası Bellek kapasitesi : 512 MB Web hizmetleri : Özelleştirilebilir anasayfa FTP ile dosya yükleme /indirme SFTP dosya yükleme /indirme Web Sunucusu E-Posta ile alarm bilirdirimi Yakalanan dalga formunun görüntüleme (FTP) Yakalanan Dalga Formunun Görüntüleme (Web) HTTPS Sunucusu Haberleşme hizmeti : NTP süre senkronizasyonu SMTP e-posta bildirimi DHCP RSTP desteği SNMP PTP time synchronization Montaj Tipi : Sıva altı monte Montaj desteği : Gövde Kurulum kategorisi : III Güvenlik inşaatı : III400…690 V conforming to IEC 61010-1:ed. 3 III400…690 V conforming to EN 61010-1:ed. 3 III347…600 V conforming to UL 61010-1:ed. 3 III347…600 V conforming to CSA C22.2 No 61010-1:ed. 3 Standartlar : IEC 62052-11 IEC 61557-12 IEC 62053-22 IEC 62053-24 IEEE 1588 IEC 62586-2 IEC 61326-1 Ürün sertifikaları : CE CULus N998 Genişlik : 96 mm Derinlik : 77,5 mm Yükseklik : 96 mm Ürün ağırlığı : 581 g Ortam Koşulları Elektromanyetik uyumluluk : Elektrostatik deşarj 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi 'e uygunIEC 61000-4-4 Kesinti bağışıklık testi 'e uygunIEC 61000-4-5 Iletimli RF kesintileri 'e uygunIEC 61000-4-6 Güç frekansındaki manyetik alan 'e uygunIEC 61000-4-8 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 Darbe dalgalarına bağışıklık 'e uygunIEC 61000-4-12 Iletimli ve yayılmalı emisyonlar 'e uygunEN 55022 Iletimli ve yayılmalı emisyonlar 'e uygunEN 55011 Iletimli ve yayılmalı emisyonlar 'e uygunFCC kısım 15 Iletimli ve yayılmalı emisyonlar 'e uygunICES-003 Iletimli RF kesintileri (2...150 Hz) 'e uygunCLC/TR 50579 Dalgalanma dayanımı 'e uygunIEEE C37.90.1 IP koruma derecesi : Ön: IP54 'e uygunIEC 60529 Gövde: IP30 'e uygunIEC 60529 Bağıl nem : 5…95 % Çalışma için ortam hava sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…85 °C Çalışma yüksekliği : 3000 m
