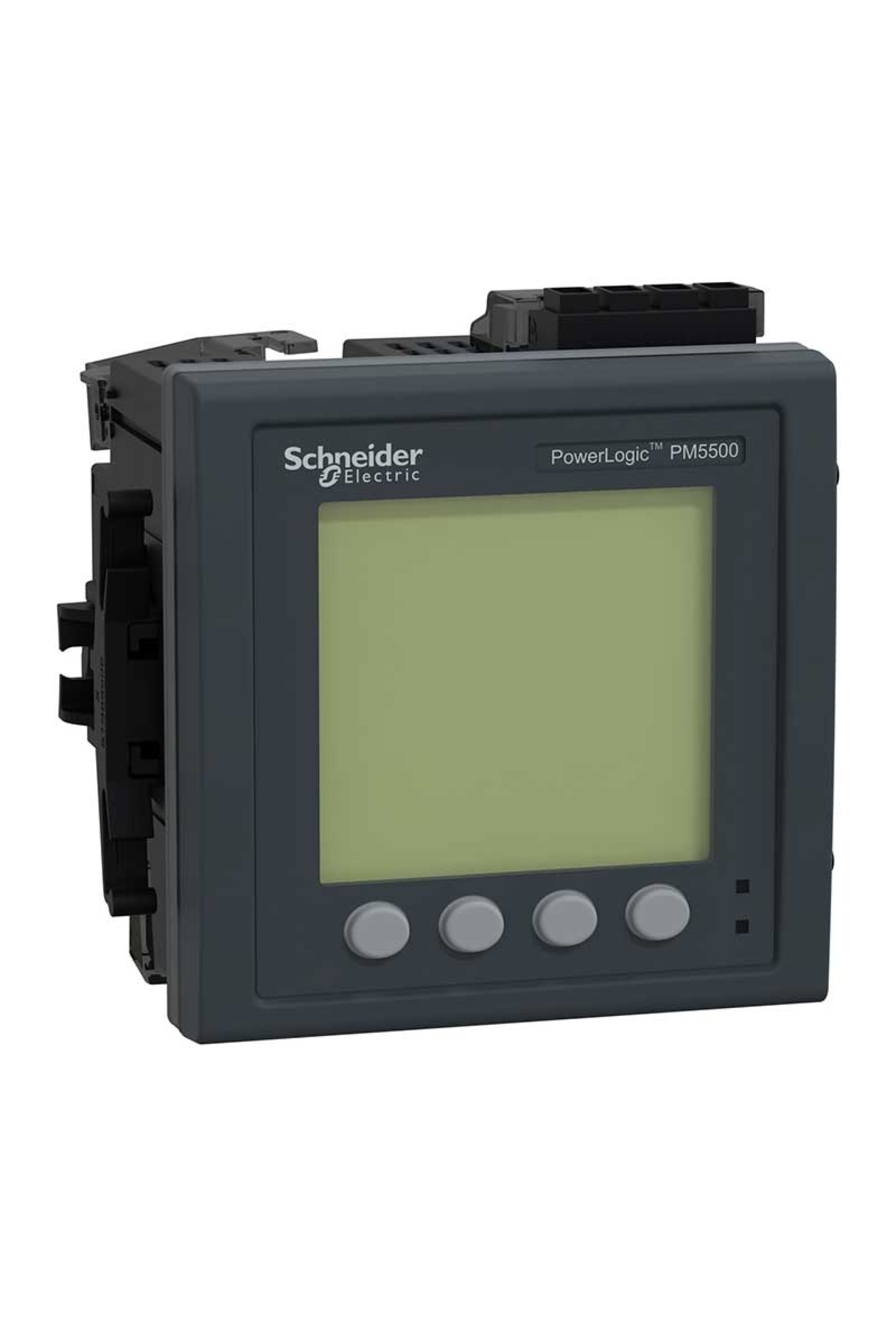

Schneider Güç Ölçüm Cihazı Ürün Özellikleri Seri : PowerLogic Ürün adı : PowerLogic PM5000 Ürün grubu : PM5561 Ürün ya da bileşen tipi : Güç ölçer Tamamlayıcı Özellikler Güç kalitesi analizi : 63. harmoniğe kadar Cihaz uygulaması : Çoklu tarife Ölçümün tipi : Akım Besleme gerilimi : 125...250 V DC 100...480 V AC 45...65 Hz Şebeke frekansı : 60 Hz 50 Hz Nominal akım (Ir) : 5 A 1 A Ağ türü : 3P 3P + N 1P + N VA cinsinden güç tüketimi : 10 VA -de 480 V Yerel sinyalleme : 35 ms 120 V AC tipik 129 ms 230 V AC tipik Ekran tipi : Arkadan aydınlatmalı LCD Ekran çözünürlüğü : 128 x 128 piksel Örnekleme hızı : 128 örnek/döngü Ölçüm akımı : 5…10000 mA Analog giriş tipi : Gerilim (empedans 5 MOhm) Akım (empedans 0,3 mOhm) Ölçüm gerilimi : 20…400 V AC 45...65 Hz faz ve nötr arasında 20…690 V AC 45...65 Hz fazlar arasında Frekans ölçüm aralığı : 45…65 Hz Girişlerin sayısı : 4 dijital Ölçüm doğruluğu : Görünen güç +/- %0,5 Frekans +/- %0,05 Aktif enerji +/- %0,2 Reaktif enerji +/- 1 % Etkin güç +/- %0,2 Gerilim +/- %0,1 Güç faktörü +/- 0.005 Akım +/- %0,1 Doğruluk sınıfı : Sınıf 0,2S aktif enerji 'e uygunIEC 62053-22 Çıkışların sayısı : 2 dijital Görüntülenen bilgiler : Tarife (8) Haberleşme port protokolü : Modbus RTU ve ASCII -de 9,6, 19,2 ve 38,4 kbauds çift/tek veya hiçbiri - 2 tel, yalıtım 2500 V JBUS Modbus TCP/IP -de 10, 100 Mbit/sn, yalıtım 2500 V Ethernet Modbus TCP/IP Zincir Bağlantı BACnet IP Haberleşme port desteği : RS485 Ethernet Haberleşme ağ geçidi : Ethernet/seri Veri kaydı : Bakım kayıtları Veri kayıtları Alarm kayıtları Olay kayıtları Anlık değerlerin minimumu/maksimumu Saat damgası Bellek kapasitesi : 1,1 MB Web hizmetleri : E-posta ile alarm bildirimi Web sunucusu Ön tanımlı web sayfaları ile teşhis Gerçek zamanlı veri görüntüleme Ethernet hizmeti : SNMP-Bilgilendirme SNTP istemcisi Bağlantılar - terminaller : Gerilim devresi: vidalı terminal bloğu4 Kontrol devresi: vidalı terminal bloğu2 Current transformer: vidalı terminal bloğu6 RS485 bağlantı: vidalı terminal bloğu4 Dijital giriş: vidalı terminal bloğu8 Dijital çıkış: vidalı terminal bloğu4 Ethernet ağı: RJ45 konnektör2 Montaj Tipi : Sıva altı monte Montaj desteği : Gövde Standartlar : IEC 60529 EN 50470-1 UL 61010-1 IEC 62053-24 EN 50470-3 IEC 62053-22 IEC 61557-12 ANSI C12.20 Genişlik : 96 mm Derinlik : 72 mm Yükseklik : 96 mm Ürün ağırlığı : 450 g Ortam Koşulları Elektromanyetik uyumluluk : Harmonik akım emisyonları için limitlersınıf A 'e uygunIEC 61000-3-2 Iletimli RF kesintileriseviye 3 'e uygunIEC 61000-4-6 Güç frekansındaki manyetik alanseviye 4 'e uygunIEC 61000-4-8 Iletimli ve yayılmalı emisyonlarsınıf B 'e uygunEN 55022 Gerilim değişiklikleri, dalgalanmaları ve titreşimlerinin sınırlandırılması 'e uygunIEC 61000-3-3 Elektrostatik deşarj - test seviyesi: 8 kVseviye 4 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testiseviye 4 'e uygunIEC 61000-4-4 Kesinti bağışıklık testiseviye 4 'e uygunIEC 61000-4-5 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 IP koruma derecesi : Ön: IP52 'e uygunIEC 60529 Gövde: IP30 'e uygunIEC 60529 Bağıl nem : 5…95 % -de 50 °C Kirletme derecesi : 2 Çalışma için ortam hava sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…85 °C Çalışma yüksekliği : 3000 m
