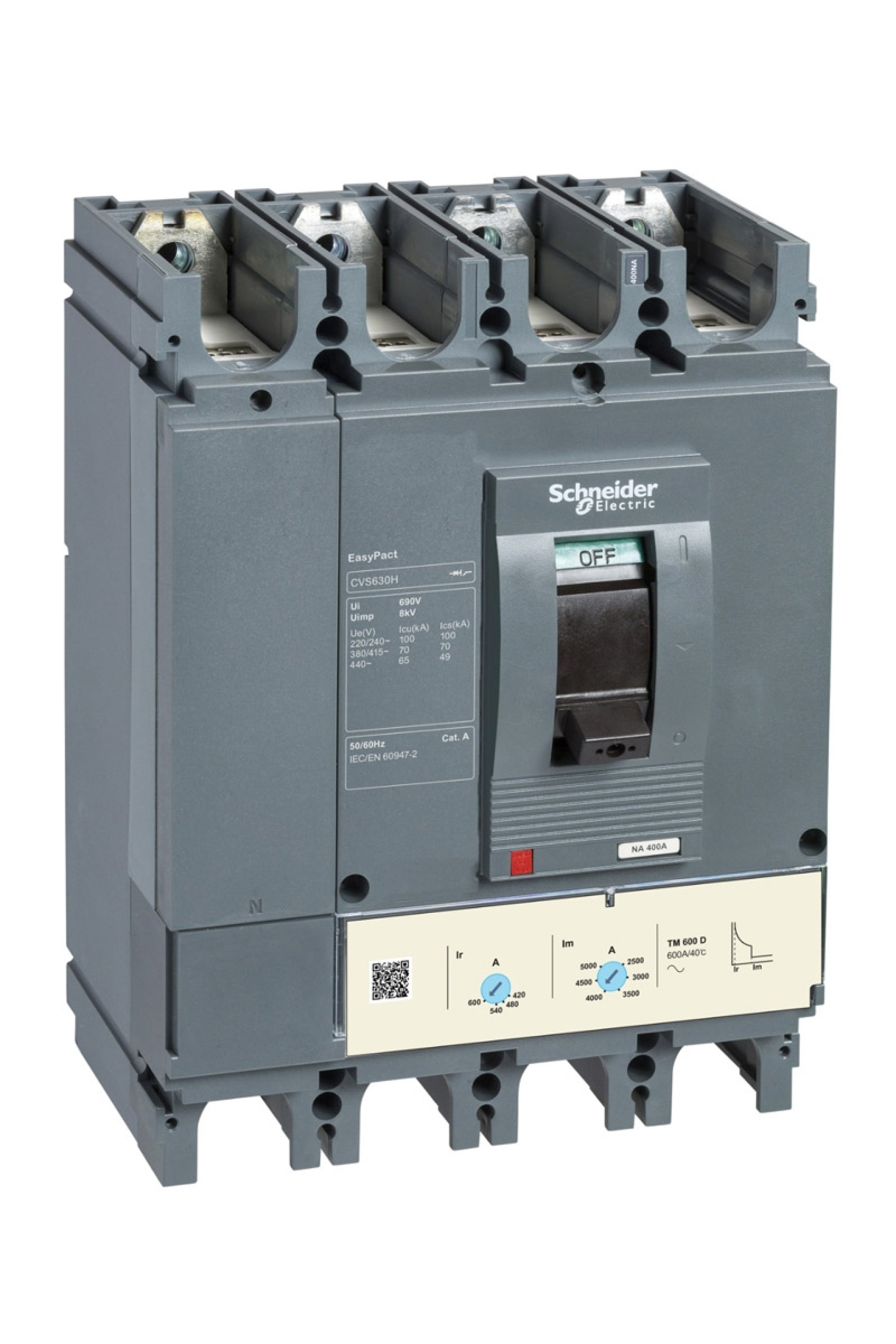

Schneider LV563506 ETS630 Kompakt Şalter

Schneider Kompakt Şalter Ürün Özellikleri Ürün serisi : Easypact CVS400...630 Ürün ya da bileşen tipi : Devre kesici Ürün grubu : CVS630F Cihaz uygulaması : Dağıtım Kutup tanımı : 4P Korumalı kutup açıklaması : 4d Nötr konum : Sol Earth leakage protection (Vigi add on) : Yok [In] nominal akım : 630 A -de 40 °C Derece kodu : F Şebeke tipi : AC [Icu] Breaking capacity : 40 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 Kullanım kategorisi : Kategori A Açma birimi adı : ETS 2.3 Açma birimi teknolojisi : Elektronik Açma birimi derecesi : 630 A -de 40 °C Koruma türü : Aşırı yük koruma (uzun süreli) Anlık kısa devre koruması Kısa süreli kısa devre koruması Tamamlayıcı Özellikler Şebeke frekansı : 50/60 Hz Kontrol tipi : Geçiş Montaj Tipi : Sabit Montaj desteği : Arka plaka Üst bağlantı : Ön Aşağı bağlantı : Ön Bağlantılar - terminaller : Vidalı bağlantı [Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygunEN/IEC 60947-2 [Ics] nominal hizmet kesme kapasitesi : 40 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 23 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 Mekanik dayanıklılık : 15000 cycles Elektrik dayanıklılığı : 4000 cycles 415 V In 'e uygunIEC 60947-2 Bağlantı aralığı : 45 mm Kontak konum göstergesi : Evet Nötr koruma ayarı : 1 x Ir (4d) 0,5 x Ir (3d + N/2) Açma birimi koruma fonksiyonları : LSoI Uzun süreli açma ayar tipi lr : Ayarlanabilir 9 ayar Uzun süreli açma ayar aralığı : 250...630 A Uzun süreli gecikme ayarı tipi : Sabit [tr] uzun süreli gecikme ayari : 5,5 s -de 7,2 x Ir 8 s -de 6 x Ir 200 s -de 1,5 x Ir Termik bellek : Evet Kısa süreli açma ayarı tipi Isd : Ayarlanabilir 9 ayar [Isd] kısa süreli açma ayarı aralığı : 1.5...10 x Ir Kısa süreli gecikme ayarı tipi : Sabit Anlık açma ayar tipi li : Sabit Anlık açma ayar aralığı : 11 x In Yükseklik : 255 mm Genişlik : 185 mm Derinlik : 110 mm Ürün ağırlığı : 7,1 kg Ortam Koşulları Elektrikli şok koruma sınıfı : Sınıf II Standartlar : EN 60947-2 IEC 60947-2 Ürün sertifikaları : GOST IEC IP koruma derecesi : IP40 Kirletme derecesi : 3 'e uygunIEC 60664-1 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -50…85 °C
