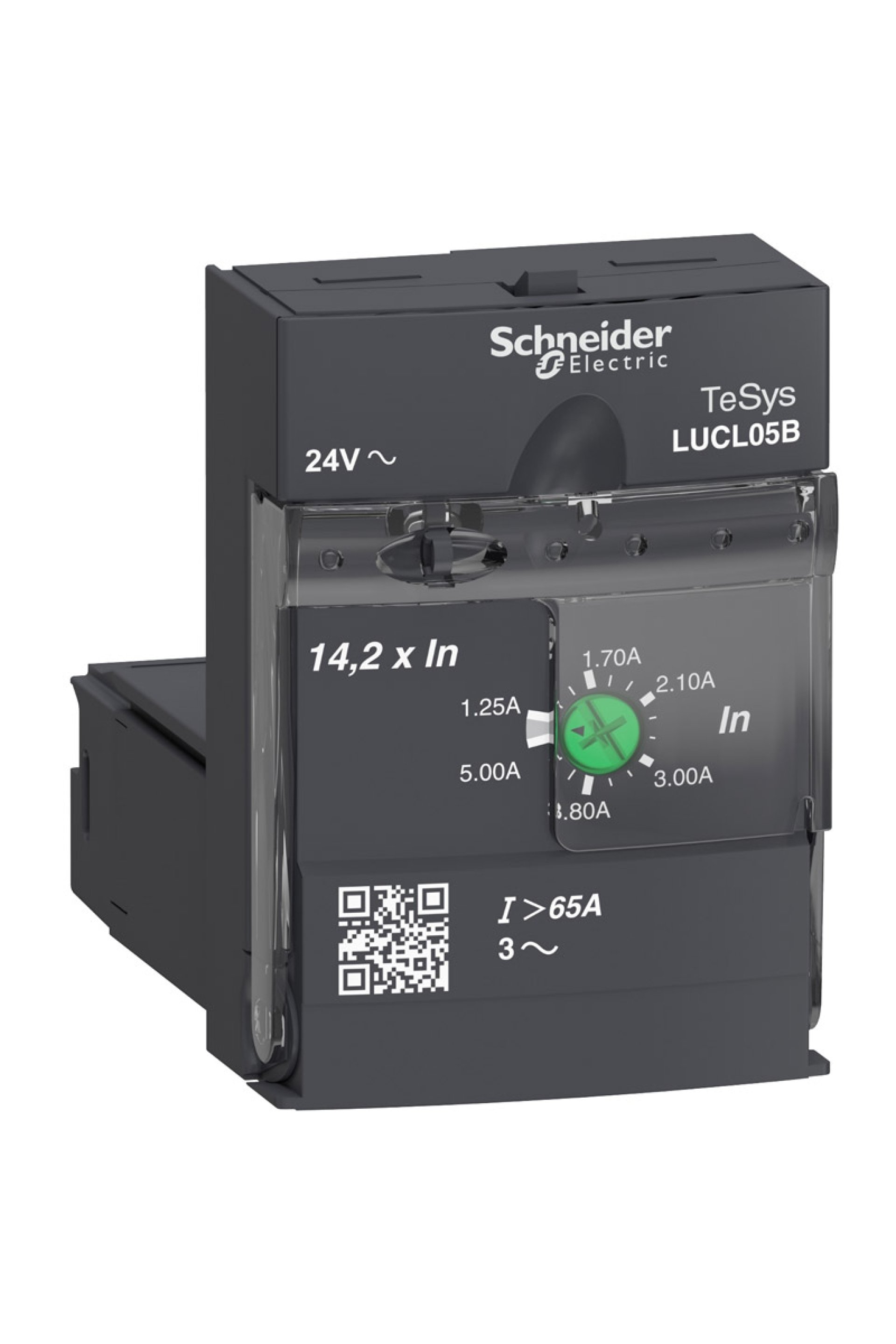

Schneider Manyetik Kontrol Ünitesi Ürün Özellikleri Seri : TeSys Ürün serisi : TeSys Ultra Ürün adı : TeSys Ultra Ürün grubu : LUCL Ürün ya da bileşen tipi : Manyetik kontrol ünitesi Ürüne özel uygulama : Hız kontrol cihazının veya yumuşak yolverici durdurma ünitesinin koruması Ana işlev mevcut : Manuel sıfırlama Ürün uyumluluğu : Power base LUB12 [Ue] nominal çalışma voltajı : 690 V AC Ağ frekansı : 40...60 Hz Yük tipi : Trifaze motor - soğutma: kendinden soğutmalı Kullanım kategorisi : AC-41 AC-44 AC-43 Motor gücü kW : 1,5 kW -de 400...440 V AC 50/60 Hz 2,2 kW -de 500 V AC 50/60 Hz 3 kW -de 690 V AC 50/60 Hz Nominal motor akımı ayar aralığı : 1,25…5 A Açma eşiği : 14,2 x Ir +/- %20 [UC] Kontrol devresi voltajı : 24 V AC Tamamlayıcı Özellikler Kontrol devresi gerilim limitleri : 20...26.5 V için AC devre 24 V çalışma sırasında 14,5 V için AC devre 24 V düşme Tipik akım tüketimi : 140 mA -de 24 V AC Kapatırken I maksimum LUB12'li 220 mA -de 24 V AC Kapatırken I maksimum LUB32'li 220 mA -de 24 V AC Kapatırken I maksimum with LUB38 70 mA -de 24 V AC I rms sızdırmaz LUB12'li 90 mA -de 24 V AC I rms sızdırmaz LUB32'li 90 mA -de 24 V AC I rms sızdırmaz with LUB38 Isı dağılımı : 2 W için kontrol devresi LUB12'li 3 W için kontrol devresi LUB32'li 3 W için kontrol devresi with LUB38 Çalışma süresi : 35 ms açma LUB12'li için kontrol devresi 35 ms açma LUB32'li için kontrol devresi 35 ms açma with LUB38 için kontrol devresi 70 ms kapama LUB12'li için kontrol devresi 70 ms kapama LUB32'li için kontrol devresi 70 ms kapama with LUB38 için kontrol devresi Standartlar : EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, faz bariyerli CSA C22.2 No 60947-4-1, faz bariyerli Ürün sertifikaları : CE UL CSA CCC EAC ASEFA ATEX Denizcilik [Ui] nominal yalıtım voltajı : 690 V 'e uygun IEC 60947-6-2 600 V 'e uygun UL 60947-4-1 600 V 'e uygun CSA C22.2 No 60947-4-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947-6-2 Devrenin güvenli ayrılması : 400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 Sabitleme modu : Takılabilir (ön yüz) Genişlik : 45 mm Yükseklik : 66 mm Derinlik : 60 mm Ürün ağırlığı : 0,135 kg Uyumluluk kodu : LUCL Ortam Koşulları IP koruma derecesi : IP20 ön panel ve telle bağlanmış terminaller 'e uygunIEC 60947-1 IP20 diğer yüzler 'e uygunIEC 60947-1 IP40 ön panel dış bağlantı bölgesi 'e uygunIEC 60947-1 Koruyucu bakım : TH 'e uygun IEC 60068 Çalışma için ortam hava sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…85 °C Çalışma yüksekliği : 2000 m Yangına dayanıklılık : 960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12 650 °C 'e uygunIEC 60695-2-12 Darbe dayanımı : 10 gn güç kutbu açık 'e uygunIEC 60068-2-27 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27 Titreşim direnci : 2 gn 5…300 Hz güç kutbu açık 'e uygunIEC 60068-2-6 4 gn 5…300 Hz güç kutbu kapalı 'e uygunIEC 60068-2-6 Elektrostatik deşarja direnç : 8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2 Yayılmayan şok dalgası : 1 kV seri mod 'e uygun IEC 60947-6-2 2 kV ortak mod 'e uygun IEC 60947-6-2 Yayılmalı alanlara direnç : 10 V/m 3 'e uygun IEC 61000-4-3 Hızlı geçici akımlara direnç : 2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4 Telsiz elektrik alanlara bağışıklık : 10 V 'e uygun IEC 61000-4-6 Mikro kırılmalara bağışıklık : 3 ms Voltaj düşüşlerine bağışıklık : %70/500 ms 'e uygun IEC 61000-4-11
