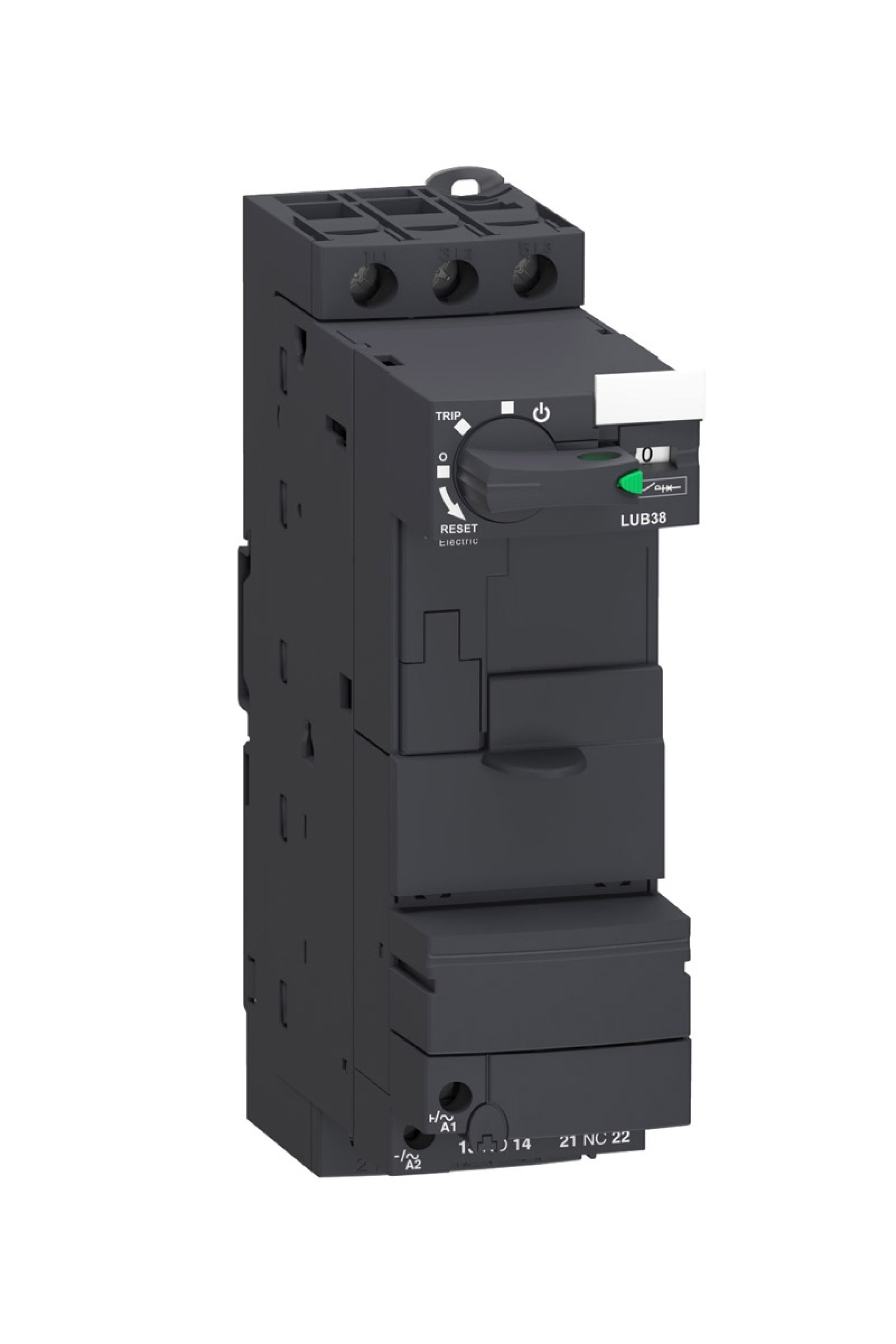

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys Ultra Ürün grubu : LUB Ürün ya da bileşen tipi : Tek yönlü güç kaidesi Kutup tanımı : 3P Yalıtıma uygunluk : Evet [Ue] nominal çalışma voltajı : 690 V AC için güç devresi Ağ frekansı : 40...60 Hz [Ith] klasik açık hava termik akımı : 38 A [Ie] nominal çalışma akımı : 35 A -de <= 440 V Kullanım kategorisi : AC-43 AC-41 [Ics] nominal hizmet kesme kapasitesi : 25 kA -de 230 V 25 kA -de 440 V 10 kA -de 500 V 4 kA -de 690 V Yardımcı kontak düzenleme : 1 NA + 1 NK Yardımcı kontak tipi : Tip bağlantılı kontaklar (1 NA + 1 NK) 'e uygunIEC 60947-4-1 Tip ayna kontak (1 NK) 'e uygunIEC 60947-1 [UC] Kontrol devresi voltajı : 24 V AC 50/60 Hz 24 V DC 48...72 V AC 50/60 Hz 48...72 V DC 110...240 V AC 50/60 Hz 110...220 V DC Tamamlayıcı Özellikler Tipik akım tüketimi : 200 mA -de 24 V DC Kapatırken I maksimum LUCM'li 220 mA -de 24 V AC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 220 mA -de 24 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 25 mA -de 110...220 V DC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 25 mA -de 110...240 V AC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 280 mA -de 110...220 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 280 mA -de 110...240 V AC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 280 mA -de 48...72 V AC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 280 mA -de 48...72 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 45 mA -de 48...72 V AC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 45 mA -de 48...72 V DC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 75 mA -de 24 V DC I rms sızdırmaz LUCM'li 80 mA -de 24 V DC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 90 mA -de 24 V AC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li Isı dağılımı : 3 W için kontrol devresi LUCA, LUCB, LUCC, LUCD'li 1,8 W için kontrol devresi LUCM'li Güvenlik güvenilirlik düzeyi : B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 Çalışma süresi : 35 ms açma LUCA, LUCB, LUCC, LUCD, LUCM'li için kontrol devresi 50 ms -de >= 72 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi 60 ms -de 48 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi 70 ms -de 24 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi 65 ms kapama LUCM'li için kontrol devresi Mekanik dayanıklılık : 15 Milyon Döngü Maksimum çalışma oranı : 3600 cyc/h Ürün sertifikaları : CE UL CSA CCC EAC Standartlar : EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, faz bariyerli CSA C22.2 No 60947-4-1, faz bariyerli [Ui] nominal yalıtım voltajı : 690 V 'e uygunIEC 60947-6-2 (kirlilik derecesi 3) 600 V 'e uygunUL 60947-4-1 600 V 'e uygunCSA C22.2 No 60947-4-1 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunIEC 60947-6-2 Devrenin güvenli ayrılması : 400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 ek N 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 ek N Sabitleme modu : Klipsli (DIN rayı) Vidayla sabit (plaka) Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm² sert Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm² sert Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm² sert Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm² esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm² esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² sert Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm² esnek kablo uçsuz Sıkma torku : Kontrol devresi: 0,8…1,2 N.m düz tornavida 5 mm Kontrol devresi: 0,8…1,2 N.m Philips no 1 tornavida 5 mm Güç devresi: 1,9…2,5 N.m düz tornavida 6 mm Güç devresi: 1,9…2,5 N.m Philips No 2 tornavida 6 mm Güç devresi: 1,9…2,5 N.m pozidriv No 2 tornavida 6 mm Genişlik : 45 mm Yükseklik : 154 mm Derinlik : 126 mm Ürün ağırlığı : 0,9 kg Uyumluluk kodu : LUB Ortam Koşulları IP koruma derecesi : IP20 'e uygunIEC 60947-1 (ön panel ve telle bağlanmış terminaller) IP20 'e uygunIEC 60947-1 (diğer yüzler) IP40 'e uygunIEC 60947-1 (ön panel dış bağlantı bölgesi) Koruyucu bakım : TH 'e uygun IEC 60068 Çalışma için ortam hava sıcaklığı : -25…60 °C LUCM'li -25…70 °C LUCA, LUCB, LUCC, LUCD'li Depolama ortam koşulları : -40…85 °C Yangına dayanıklılık : 960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12 650 °C 'e uygunIEC 60695-2-12 Çalışma yüksekliği : 2000 m Darbe dayanımı : 10 gn güç kutbu açık 'e uygunIEC 60068-2-27 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27 Titreşim direnci : 2 gn (f= 5…300 Hz) güç kutbu açık 'e uygunIEC 60068-2-27 4 gn (f= 5…300 Hz) güç kutbu kapalı 'e uygunIEC 60068-2-27 Elektrostatik deşarja direnç : 8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2 Yayılmalı alanlara direnç : 10 V/m 3 'e uygun IEC 61000-4-3 Hızlı geçici akımlara direnç : 2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4 Yayılmayan şok dalgası : 1 kV seri mod 24...240 V AC 'e uygun IEC 60947-6-2 1 kV seri mod 48...220 V DC 'e uygun IEC 60947-6-2 2 kV ortak mod 24...240 V AC 'e uygun IEC 60947-6-2 2 kV ortak mod 48...220 V DC 'e uygun IEC 60947-6-2 Telsiz elektrik alanlara bağışıklık : 10 V 'e uygun IEC 61000-4-6 Mikro kırılmalara bağışıklık : 3 ms için kontrol devresi Voltaj düşüşlerine bağışıklık : %70/500 ms 'e uygun IEC 61000-4-11
