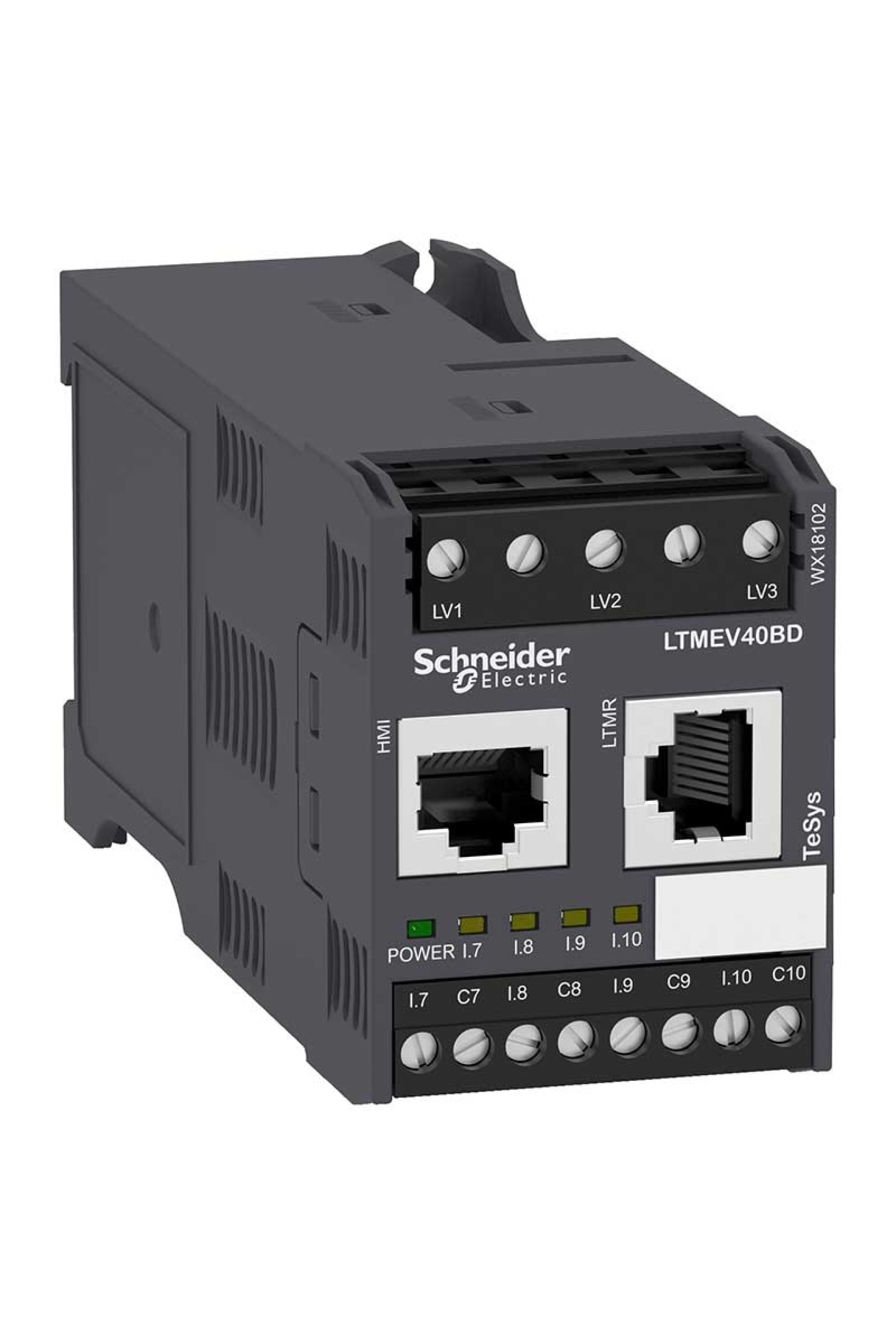

Schneider LTMEV40BD Tesys T 24V DC Genişletme Modülü

Schneider Genişletme Modülü Ürün Özellikleri Seri : TeSys Ürün adı : TeSys T Ürün grubu : LTME Ürün ya da bileşen tipi : Uzantı modülü Cihaz uygulaması : Ekipman izleme ve kontrolü Seri uyumluluğu : TeSys T LTMR motor kontrolörü Besleme : Kontrolör üzerinden Tamamlayıcı Özellikler [Uimp] nominal darbe dayanım voltajı : 6 kV akım veya gerilim ölçüm devresi 'e uygunEN/IEC 60947-4-1 Lojik giriş sayısı : 4 Giriş akımı : 7 mA Mevcut Durum 0 Garantili : Lojik giriş: < 5 V ve <= 15 mA için 5 ms Mevcut Durum 1 Garantili : Lojik giriş: < 15 V ve 2...15 mA için 15 ms Maksimum çıkış anahtarlama frekansı : 2 Hz Maksimum çalışma oranı : 1800 cyc/h Kontak tipi ve düzenleme : Yok Ölçüm tipi : Gerilim U21, U32, U13, V1, V2, V3 Ölçüm doğruluğu : 1 % gerilim (100...830 V) 3 % güç faktörü 5 % aktif ve reaktif güç Aşırı gerilim kategorisi : III Bağlantı aralığı : 5,08 mm Bağlantılar - terminaller : Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek ile Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz Kontrol devresi: konnektör 1 kablo(lar) 0,25…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz Kontrol devresi: konnektör 1 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)katı kablo uçsuz Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)esnek ile Kontrol devresi: konnektör 2 kablo(lar) 0,2…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz Kontrol devresi: konnektör 2 kablo(lar) 0,5…1,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz Kontrol devresi: konnektör 2 kablo(lar) 0,2…1 mm² (AWG 24...AWG 14)katı kablo uçsuz Sıkma torku : Kontrol devresi: 0,5…0,6 N.m düz tornavida 3 mm Kirletme derecesi : 3 Elektromanyetik uyumluluk : Elektrostatik deşarj, 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2) Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4) Hızlı geçici bağışıklık testi, seviye 4 (4 kV) (EN/IEC 61000-4-4) Iletimli RF kesintileri (10 V) (EN/IEC 61000-4-6) Kesintiler (1 kV) (EN/IEC 61000-4-5) Kesintiler (1 kV) (EN/IEC 61000-4-5) Kesintiler (2 kV) (EN/IEC 61000-4-5) Kesintiler (2 kV) (EN/IEC 61000-4-5) Kesintiler (4 kV) (EN/IEC 61000-4-5) Genişlik : 45 mm Yükseklik : 61 mm Derinlik : 120,7 mm Ürün ağırlığı : 0,21 kg Uyumluluk kodu : LTME Ortam Koşulları Standartlar : IEC 60947-4-1 UL 508 EN 60947-4-1 IACS E10 CSA C22.2 No 14 Ürün sertifikaları : UL NOM ATEX BV CSA EAC RINA LROS (Lloyds register of shipping) DNV ABS GL KERI RMRoS C-Tick CCC IP koruma derecesi : IP20 Koruyucu bakım : 12 x 24 saat çevrimi 'e uygunEN/IEC 60068-2-30 48 sa 'e uygunEN/IEC 60070-2-11 TH 'e uygunEN/IEC 60068 Çalışma için ortam hava sıcaklığı : -20…60 °C Depolama ortam koşulları : -40…80 °C Çalışma yüksekliği : <= 2000 m değer kaybı olmadan Mekanik dayanıklılık : Şoklar yarım sinüs dalgası hızlandırma: 11 msn için 15 Gn 'e uygunEN/IEC 60068-2-27 Titreşimler simetrik raya montajlı: 1 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6 Titreşimler plaka montajlı: 4 Gn, 5...300 Hz 'e uygunEN/IEC 60068-2-6
