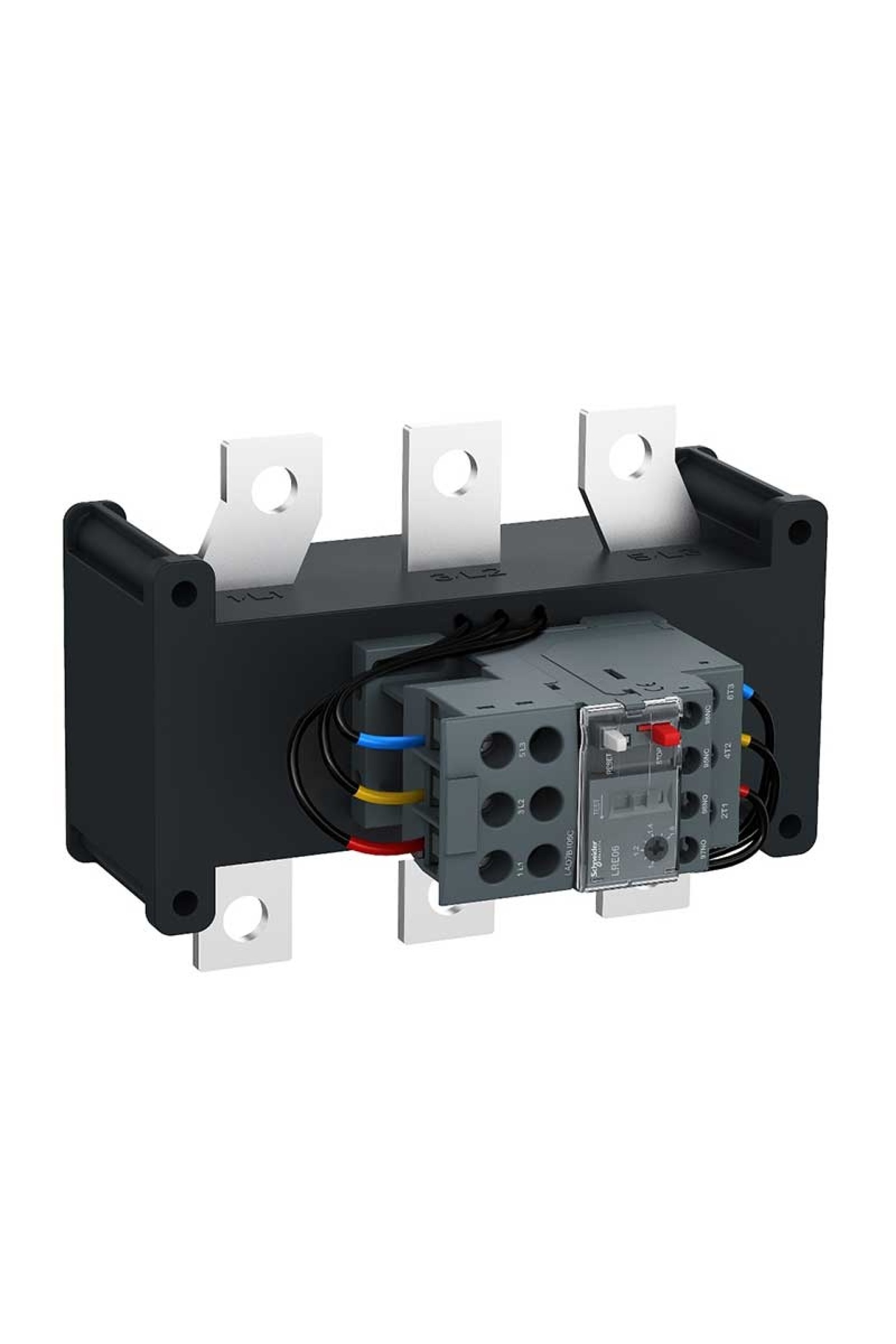

Schneider Termik Röle Ürün Özellikleri Seri : EasyPact Ürün adı : EasyPact TVS Ürün ya da bileşen tipi : Diferansiyel termal aşırı yük rölesi Ürün grubu : LRE Röle uygulaması : Motor koruma Faz arızası hassasiyeti : Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 'e uygunIEC 60947-4-1 Tamamlayıcı Özellikler Ürün uyumluluğu : LC1E250...630 Şebeke tipi : AC Şebeke frekansı : 50...60 Hz Montaj desteği : Kontaktör altında Asiri yük açma sinifi : Sınıf 10A 'e uygunIEC 60947-4-1 Sinyalizasyon fonksiyonu : Röle açma göstergesi Termik Koruma Ayar Aralığı : 208…333 A Açma eşiği : 1,14 +/- 0,06 Ir 'e uygun IEC 60947-4-1 Mekanik dayanıklılık : Şoklar: 11 msn için 6 Gn 'e uygunIEC 60068-2-7 Yardımcı kontak düzenleme : 1 NA + 1 NK [Ith] klasik açık hava termik akımı : 5 A için sinyalleme devresi [Ue] nominal çalışma voltajı : <= 690 V AC Ilgili Sigorta Dezeri : 400 A gG için güç devresi [Ui] nominal yalıtım voltajı : 690 V 'e uygun IEC 60947-4-1 [Uimp] nominal darbe dayanım voltajı : 6 kV Yerel sinyalleme : Açma göstergesi Kontrol tipi : Durdurma: kırmızı açma/kapama butonu Sıcaklık dengeleme : -20…60 °C Bağlantı aralığı : 48 mm Bağlantılar - terminaller : Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: pabuçlar Güç devresi: çubuklar - busbar kesiti: 4 x 25 mm Önerilen sıkma torku : Güç devresi: 35 N.m - üzerinde çubuklar M10 Güç devresi: 35 N.m - üzerinde pabuçlar M10 Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Yükseklik : 134 mm Genişlik : 180 mm Derinlik : 134 mm Ürün ağırlığı : 2,2 kg Ortam Koşulları Standartlar : IEC 60947-4-1 IEC 60947-5-1 Ürün sertifikaları : EAC Koruyucu bakım : TH 'e uygun IEC 60068 IP koruma derecesi : IP00 'e uygun IEC 60529 Çalışma için ortam hava sıcaklığı : -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 -20…70 °C değer kaybı ile Depolama ortam koşulları : -60…80 °C Yangına dayanıklılık : 850 °C 'e uygun IEC 60068-2-1 Dielektrik gücü : 6 kV -de 50 Hz 'e uygun IEC 60255-5 Elektromanyetik uyumluluk : Dalgalanma dayanımı: 6 kV 'e uygunIEC 60801-5
