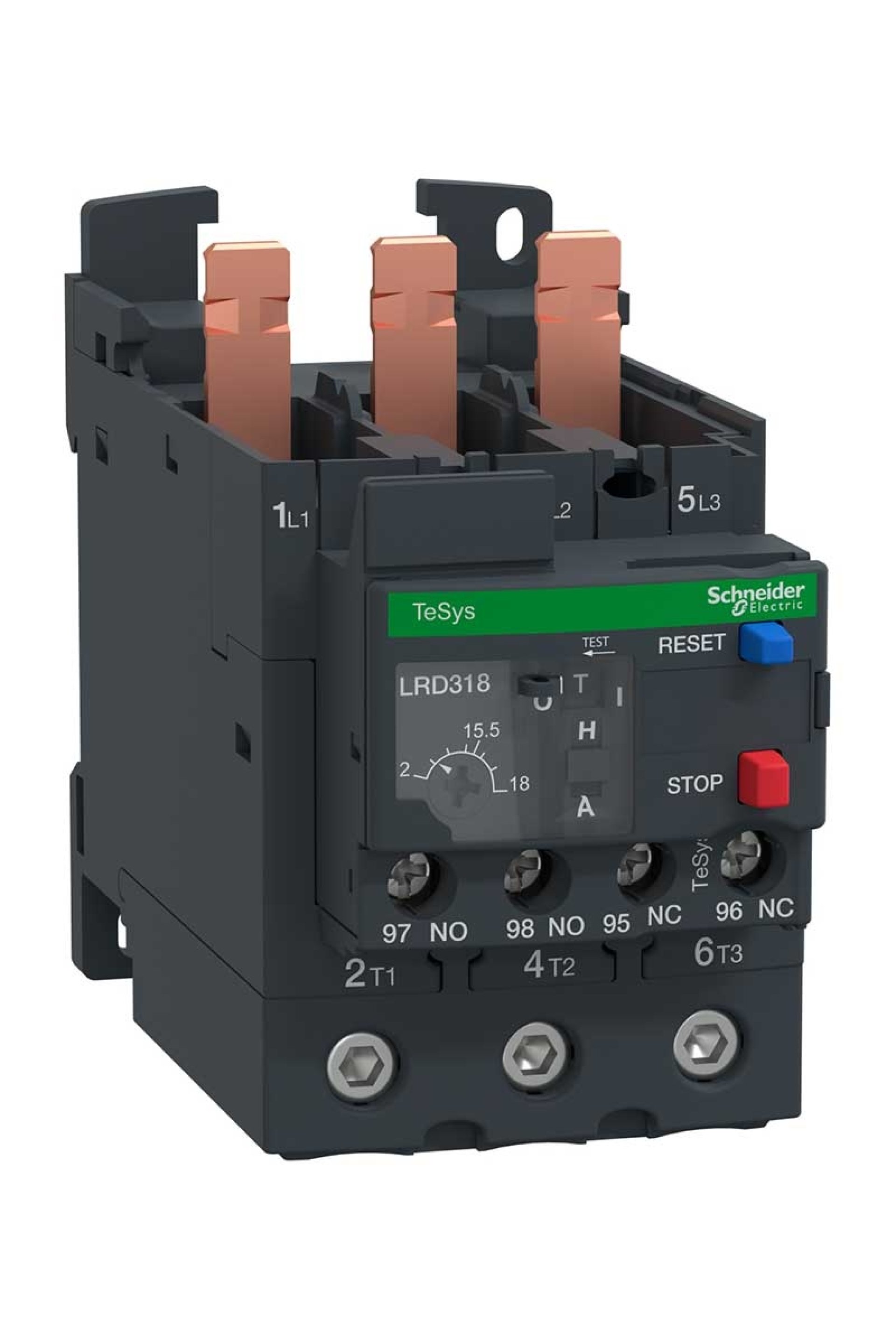

Schneider Termik Röle Ürün Özellikleri Seri : TeSys Ürün adı : TeSys LRD Ürün ya da bileşen tipi : Diferansiyel termal aşırı yük rölesi Ürün grubu : LRD Röle uygulaması : Motor koruma Ürün uyumluluğu : LC1D40A Şebeke tipi : DC AC Asiri yük açma sinifi : Sınıf 10A 'e uygunIEC 60947-4-1 Termik Koruma Ayar Aralığı : 12…18 A [Ui] nominal yalıtım voltajı : Güç devresi: 600 V 'e uygunCSA Güç devresi: 600 V 'e uygunUL Güç devresi: 690 V 'e uygunIEC 60947-4-1 Tamamlayıcı Özellikler Şebeke frekansı : 0...400 Hz Montaj desteği : Plaka, özel aksesuarlı Ray, özel aksesuarlı Kontaktör altında Açma eşiği : 1,14 +/- 0,06 Ir 'e uygun IEC 60947-4-1 Yardımcı kontak düzenleme : 1 NA + 1 NK [Ith] klasik açık hava termik akımı : 5 A için sinyalleme devresi İzin verilebilir akım : 0,95 A -de 380 V AC-15 için sinyalleme devresi 0,06 A -de 440 V DC-13 için sinyalleme devresi [Ue] nominal çalışma voltajı : 690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1 Ilgili Sigorta Dezeri : 4 A gG için sinyalleme devresi 4 A BS için sinyalleme devresi [Uimp] nominal darbe dayanım voltajı : 6 kV Faz arızası hassasiyeti : Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 Kontrol tipi : Kırmızı açma/kapama butonu: durdurma Mavi açma/kapama butonu: sıfırlama Sıcaklık dengeleme : -20…60 °C Bağlantılar - terminaller : Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² esnek ile Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² katı kablo uçsuz Sıkma torku : Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler Yükseklik : 70 mm Genişlik : 55 mm Derinlik : 123 mm Ürün ağırlığı : 0,375 kg Ortam Koşulları İklimsel dayanım : e uygun IACS E10 IP koruma derecesi : IP20 'e uygun IEC 60529 Çalışma için ortam hava sıcaklığı : -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 Depolama ortam koşulları : -60…70 °C Alev geciktirici : V1 'e uygun UL 94 Mekanik dayanıklılık : Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7 Titreşimler: 4 gn 'e uygunIEC 60068-2-6 Dielektrik gücü : 1,89 kV -de 50 Hz 'e uygunIEC 60947-1 Standartlar : EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495 Ürün sertifikaları : IEC UL CSA CCC EAC DNV-GL RMRS EU-RO MR LROS (Lloyds nakliye kayıtları) ATEX INERIS UKCA
